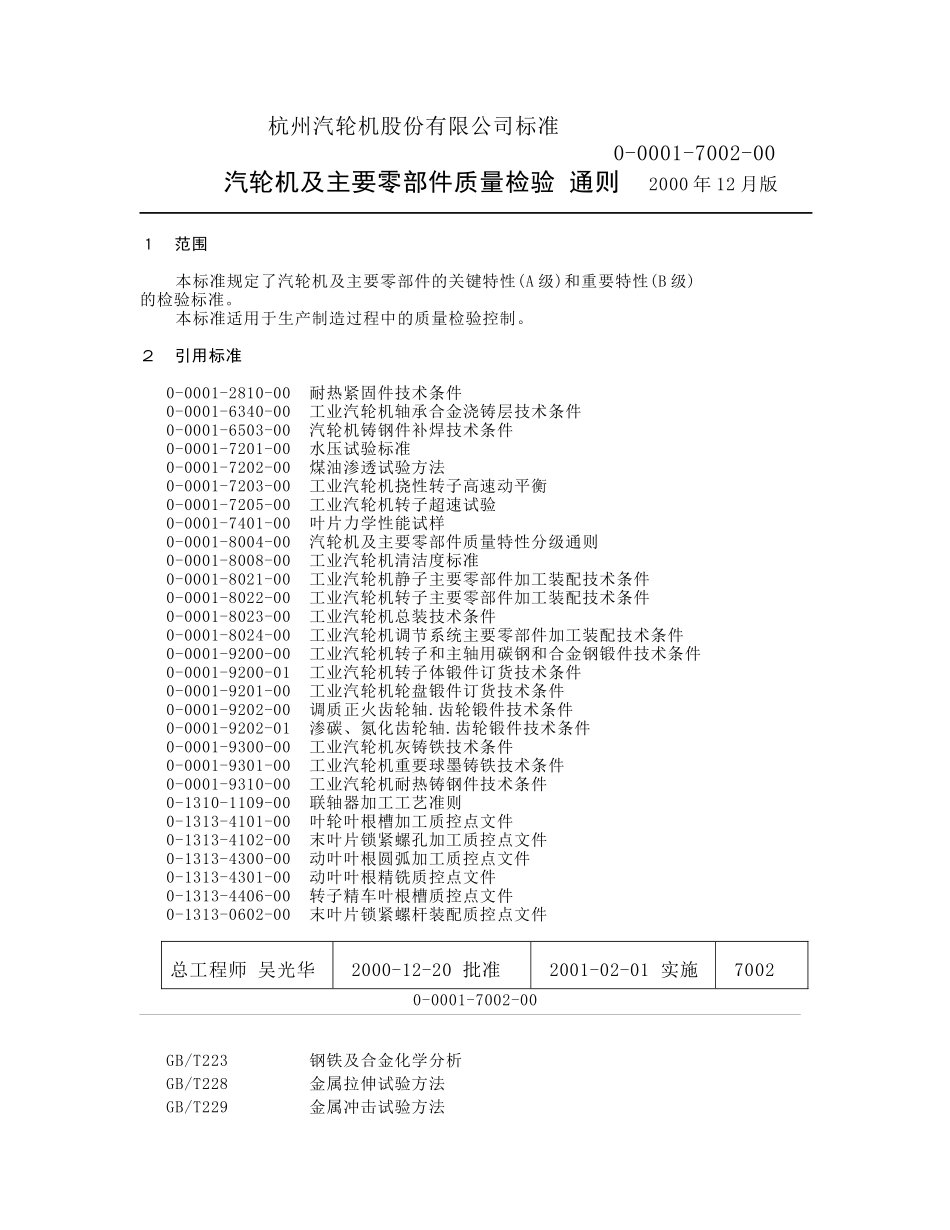

杭州汽轮机股份有限公司标准0-0001-7002-00汽轮机及主要零部件质量检验通则2000年12月版１范围本标准规定了汽轮机及主要零部件的关键特性(A级)和重要特性(B级)的检验标准。本标准适用于生产制造过程中的质量检验控制。２引用标准0-0001-2810-00耐热紧固件技术条件0-0001-6340-00工业汽轮机轴承合金浇铸层技术条件0-0001-6503-00汽轮机铸钢件补焊技术条件0-0001-7201-00水压试验标准0-0001-7202-00煤油渗透试验方法0-0001-7203-00工业汽轮机挠性转子高速动平衡0-0001-7205-00工业汽轮机转子超速试验0-0001-7401-00叶片力学性能试样0-0001-8004-00汽轮机及主要零部件质量特性分级通则0-0001-8008-00工业汽轮机清洁度标准0-0001-8021-00工业汽轮机静子主要零部件加工装配技术条件0-0001-8022-00工业汽轮机转子主要零部件加工装配技术条件0-0001-8023-00工业汽轮机总装技术条件0-0001-8024-00工业汽轮机调节系统主要零部件加工装配技术条件0-0001-9200-00工业汽轮机转子和主轴用碳钢和合金钢锻件技术条件0-0001-9200-01工业汽轮机转子体锻件订货技术条件0-0001-9201-00工业汽轮机轮盘锻件订货技术条件0-0001-9202-00调质正火齿轮轴.齿轮锻件技术条件0-0001-9202-01渗碳、氮化齿轮轴.齿轮锻件技术条件0-0001-9300-00工业汽轮机灰铸铁技术条件0-0001-9301-00工业汽轮机重要球墨铸铁技术条件0-0001-9310-00工业汽轮机耐热铸钢件技术条件0-1310-1109-00联轴器加工工艺准则0-1313-4101-00叶轮叶根槽加工质控点文件0-1313-4102-00末叶片锁紧螺孔加工质控点文件0-1313-4300-00动叶叶根圆弧加工质控点文件0-1313-4301-00动叶叶根精铣质控点文件0-1313-4406-00转子精车叶根槽质控点文件0-1313-0602-00末叶片锁紧螺杆装配质控点文件总工程师吴光华2000-12-20批准2001-02-01实施70020-0001-7002-00GB/T223钢铁及合金化学分析GB/T228金属拉伸试验方法GB/T229金属冲击试验方法GB/T230金属洛氏硬度试验方法GB/T977灰铸铁件机械性能试验方法GB/T1958形位公差检测规定GB/T3177光滑工件尺寸检验GB/T3323钢溶化焊对接接头射线照相和质量分级GB/T4340金属维氏硬度试验方法GB/T5677铸钢件射线照相及底片等级分类方法GB/T6060.2表面粗糙度比较样块机械加工表面GB/T7233铸钢件超声探伤及质量评级方法GB/T10095渐开线圆柱齿轮精度GB/T139242渐开线圆柱齿轮精度检验规范GB/T14023钢铁及合金光电发射光谱分析方法通则GB/T15822磁粉探伤方法JB/T1581汽轮机转子、主轴锻件超声波探伤方法JB/T1582汽轮机叶轮锻件超声波探伤方法JB/T7944圆柱螺旋弹簧抽样检查JB/T6169金属波纹管JB/T8468锻钢件磁粉探伤方法JB/T9218渗透探伤方法JB/T9628汽轮机叶片磁粉探伤JB/T9630.1汽轮机铸钢件的磁粉探伤及质量分级方法ZBK54033-89汽轮机铣制叶片用金属材料技术条件３缩略语SVR供应商的报告(Sub-Vender'sReport)Rec有具体检查内容的报告(Record)Cer确认性证件(Certification按EN10204-1991d1证书种类)2.1-见证文件(大工票)3.1B-验收检验合格证3.2-检验报告PQR过程质量记录(ProcessQualityRecord)W见证点(WitnessPoint)(需方或代理在合同中提出要求时,到现场进行监控的项目)2第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页４零部件的检验4.1转子部分序号名称检验项目验收标准检验方法检验频次合格凭证检测设备1转子体或主轴.轮盘A:材质:(化学成分)0-0001-9200-000-0001-9200-010-0001-9201-00GB/T223全检3.1BRecA:材质:(力学性能)GB/T228GB/T229全检3.1BRec拉伸机.冲击机A:材质:(无损检验)JB/T1581JB/T1582JB/T8468全检3.1BRec磁力探伤仪.超声波探伤仪B:轴颈表面粗糙度及圆柱度图样GB/T1958全检Rec比较样块、测量传感器B:推力盘表面粗糙度及端跳动图样GB/T1958全检Rec比较样块、指示器、测量架B:叶根槽关键配合尺寸图样GB/T3177全检2.1专用卡板、千分尺B:径向关键配合尺寸与轴向定位尺寸图样GB/T3177全检2.1千分尺.深度游标卡B:键槽对轴线对称度图样GB/T1958全检2.1定位块.指示器.测量架B:T型叶根轮槽与叶根贴合面位置度图样0-1313-4400-00全检2.1专用千分尺.专用卡板.百分表测量架B:轮盘内孔配...
