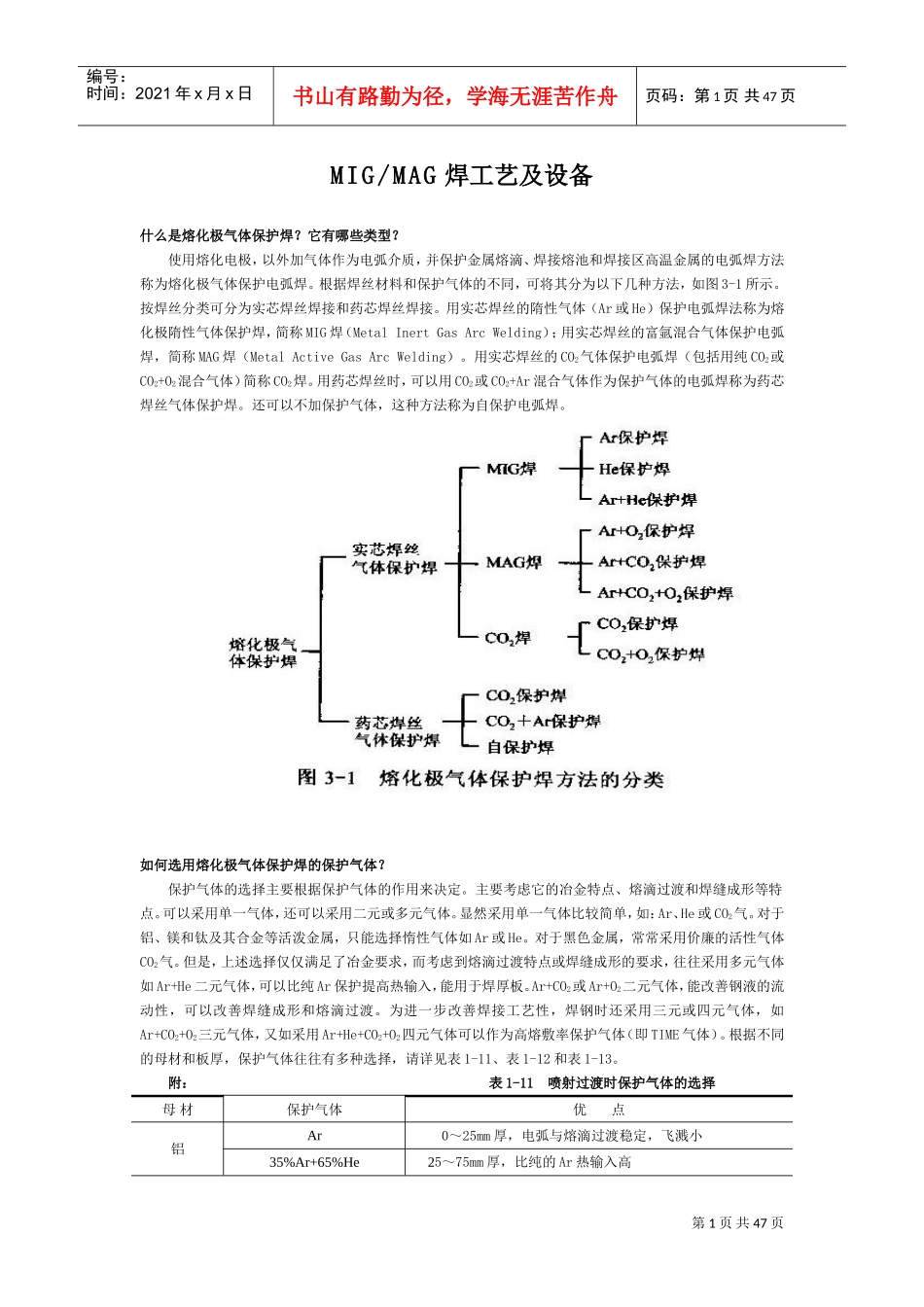

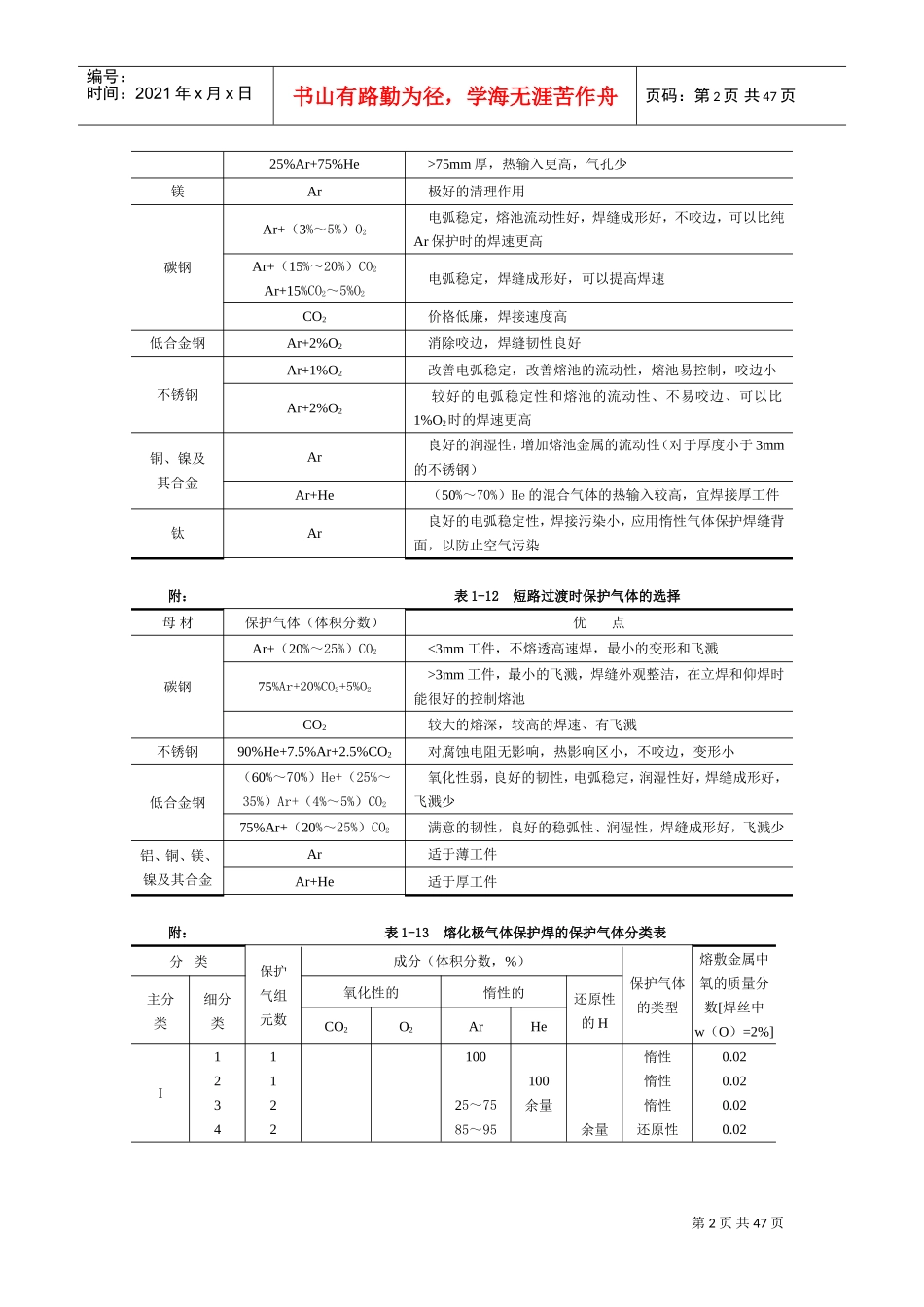

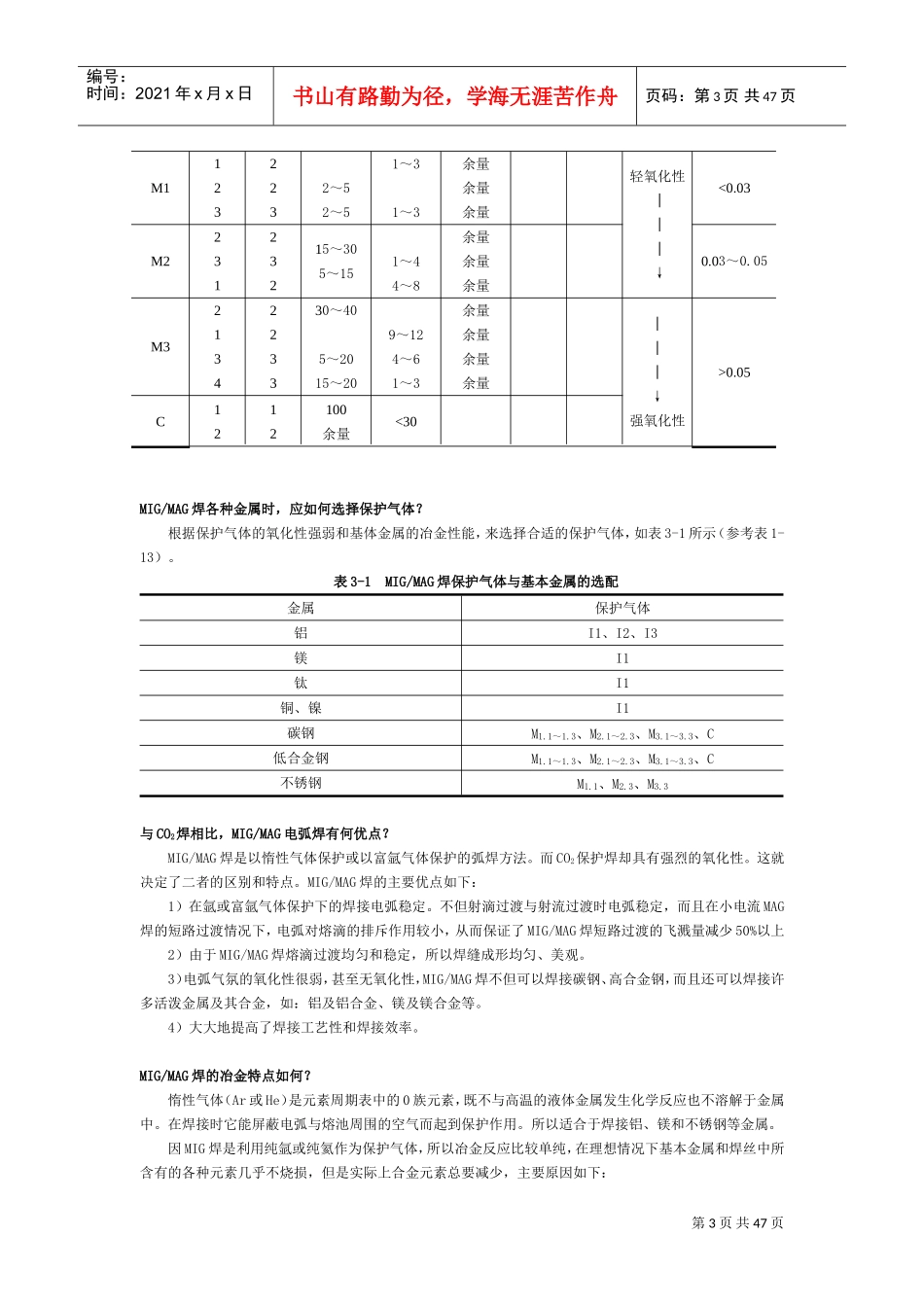

第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共47页MIG/MAG焊工艺及设备什么是熔化极气体保护焊？它有哪些类型？使用熔化电极，以外加气体作为电弧介质，并保护金属熔滴、焊接熔池和焊接区高温金属的电弧焊方法称为熔化极气体保护电弧焊。根据焊丝材料和保护气体的不同，可将其分为以下几种方法，如图3-1所示。按焊丝分类可分为实芯焊丝焊接和药芯焊丝焊接。用实芯焊丝的隋性气体（Ar或He）保护电弧焊法称为熔化极隋性气体保护焊，简称MIG焊（MetalInertGasArcWelding）；用实芯焊丝的富氩混合气体保护电弧焊，简称MAG焊（MetalActiveGasArcWelding）。用实芯焊丝的CO2气体保护电弧焊（包括用纯CO2或CO2+O2混合气体）简称CO2焊。用药芯焊丝时，可以用CO2或CO2+Ar混合气体作为保护气体的电弧焊称为药芯焊丝气体保护焊。还可以不加保护气体，这种方法称为自保护电弧焊。如何选用熔化极气体保护焊的保护气体？保护气体的选择主要根据保护气体的作用来决定。主要考虑它的冶金特点、熔滴过渡和焊缝成形等特点。可以采用单一气体，还可以采用二元或多元气体。显然采用单一气体比较简单，如：Ar、He或CO2气。对于铝、镁和钛及其合金等活泼金属，只能选择惰性气体如Ar或He。对于黑色金属，常常采用价廉的活性气体CO2气。但是，上述选择仅仅满足了冶金要求，而考虑到熔滴过渡特点或焊缝成形的要求，往往采用多元气体如Ar+He二元气体，可以比纯Ar保护提高热输入，能用于焊厚板。Ar+CO2或Ar+O2二元气体，能改善钢液的流动性，可以改善焊缝成形和熔滴过渡。为进一步改善焊接工艺性，焊钢时还采用三元或四元气体，如Ar+CO2+O2三元气体，又如采用Ar+He+CO2+O2四元气体可以作为高熔敷率保护气体（即TIME气体）。根据不同的母材和板厚，保护气体往往有多种选择，请详见表1-11、表1-12和表1-13。附：表1-11喷射过渡时保护气体的选择母材保护气体优点铝Ar0～25mm厚，电弧与熔滴过渡稳定，飞溅小35%Ar+65%He25～75mm厚，比纯的Ar热输入高第2页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共47页25%Ar+75%He>75mm厚，热输入更高，气孔少镁Ar极好的清理作用碳钢Ar+（3%～5%）O2电弧稳定，熔池流动性好，焊缝成形好，不咬边，可以比纯Ar保护时的焊速更高Ar+（15%～20%）CO2Ar+15%CO2～5%O2电弧稳定，焊缝成形好，可以提高焊速CO2价格低廉，焊接速度高低合金钢Ar+2%O2消除咬边，焊缝韧性良好不锈钢Ar+1%O2改善电弧稳定，改善熔池的流动性，熔池易控制，咬边小Ar+2%O2较好的电弧稳定性和熔池的流动性、不易咬边、可以比1%O2时的焊速更高铜、镍及其合金Ar良好的润湿性，增加熔池金属的流动性（对于厚度小于3mm的不锈钢）Ar+He（50%～70%）He的混合气体的热输入较高，宜焊接厚工件钛Ar良好的电弧稳定性，焊接污染小，应用惰性气体保护焊缝背面，以防止空气污染附：表1-12短路过渡时保护气体的选择母材保护气体（体积分数）优点碳钢Ar+（20%～25%）CO2<3mm工件，不熔透高速焊，最小的变形和飞溅75%Ar+20%CO2+5%O2>3mm工件，最小的飞溅，焊缝外观整洁，在立焊和仰焊时能很好的控制熔池CO2较大的熔深，较高的焊速、有飞溅不锈钢90%He+7.5%Ar+2.5%CO2对腐蚀电阻无影响，热影响区小，不咬边，变形小低合金钢（60%～70%）He+（25%～35%）Ar+（4%～5%）CO2氧化性弱，良好的韧性，电弧稳定，润湿性好，焊缝成形好，飞溅少75%Ar+（20%～25%）CO2满意的韧性，良好的稳弧性、润湿性，焊缝成形好，飞溅少铝、铜、镁、镍及其合金Ar适于薄工件Ar+He适于厚工件附：表1-13熔化极气体保护焊的保护气体分类表分类保护气组元数成分（体积分数，%）保护气体的类型熔敷金属中氧的质量分数[焊丝中w（O）=2%]主分类细分类氧化性的惰性的还原性的HCO2O2ArHeI1234112210025～7585～95100余量余量惰性惰性惰性还原性0.020.020.020.02第3页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共47页M11232232～52～51～31～3余量余量余量轻氧化性│││↓<0.03M223123215～305～151～44～8余量余量余量0.03～0.05M32134223330～405～2015～209～12...
