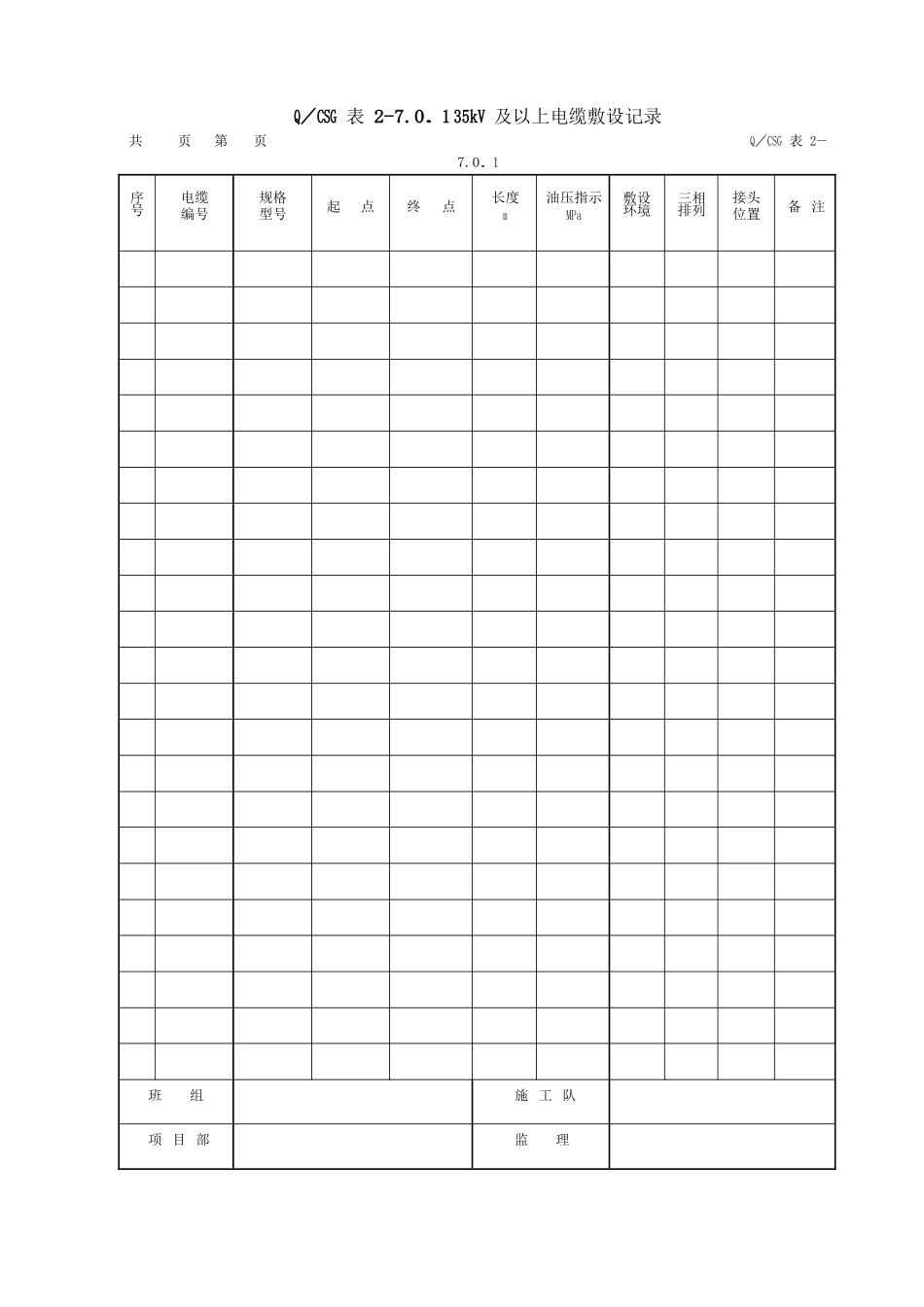

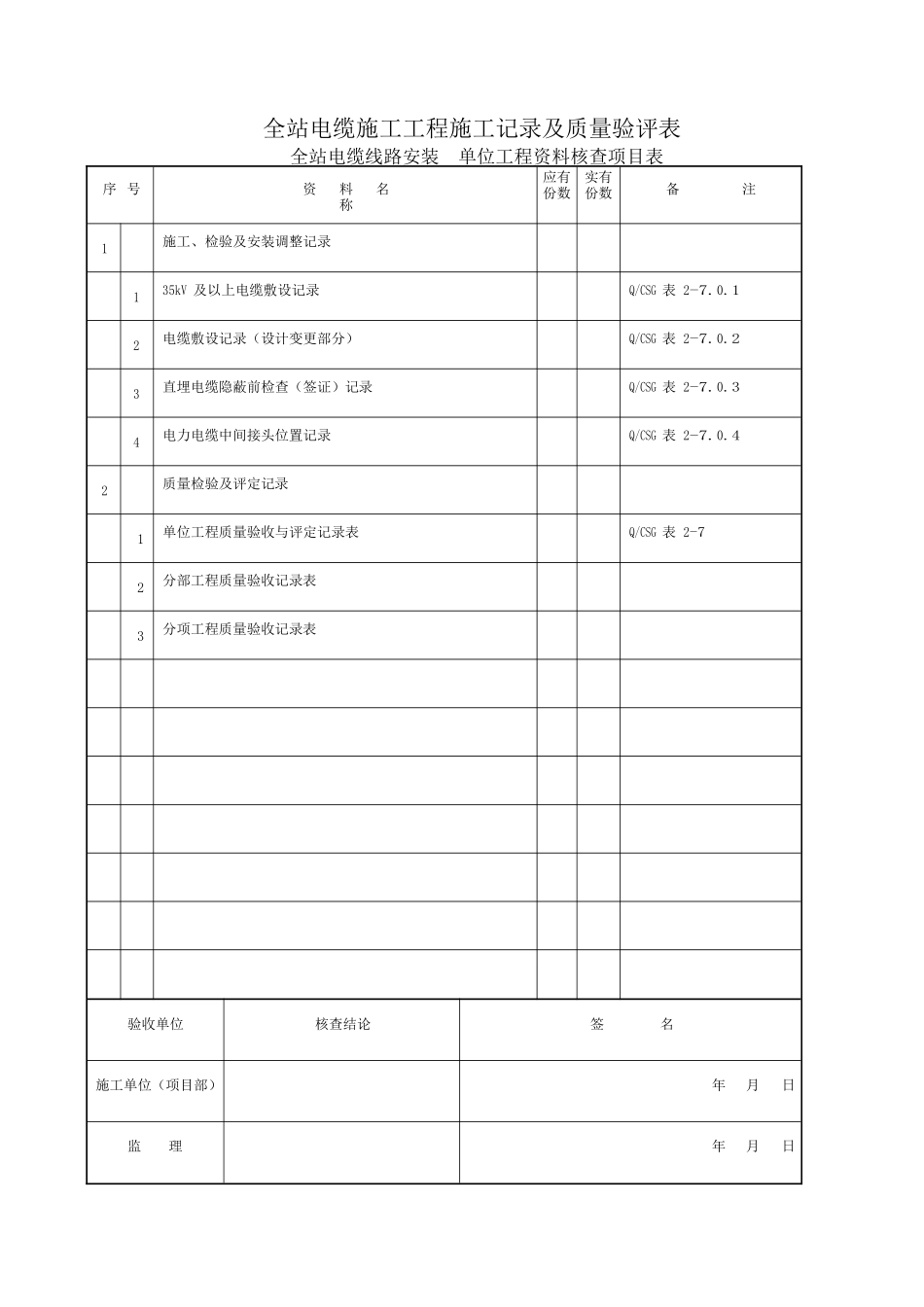

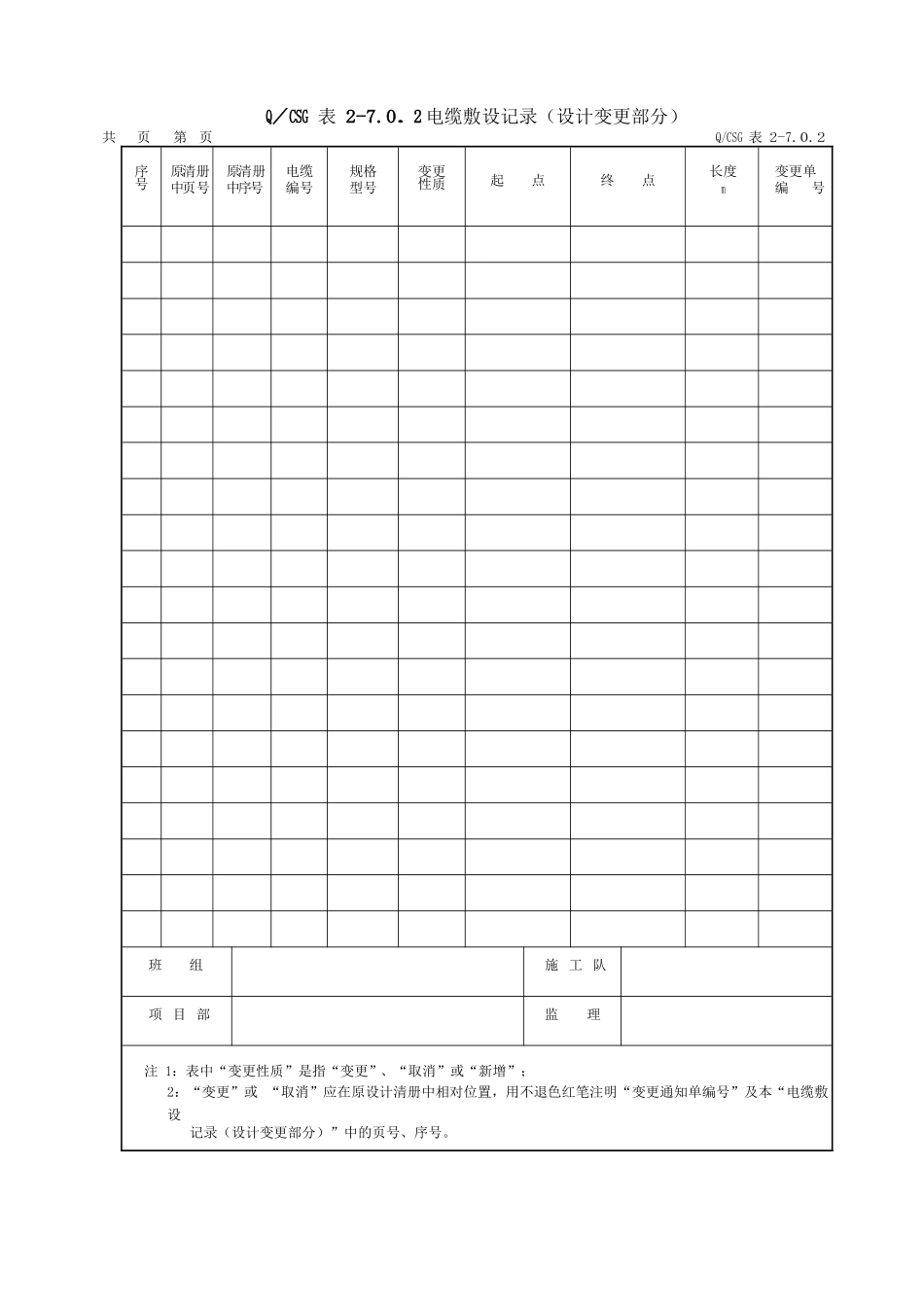

全站电缆施工工程施工记录及质量验评表全站电缆线路安装单位工程资料核查项目表序号资料名称应有份数实有份数备注1施工、检验及安装调整记录135kV及以上电缆敷设记录Q/CSG表2-7.0.12电缆敷设记录（设计变更部分）Q/CSG表2-7.0.23直埋电缆隐蔽前检查（签证）记录Q/CSG表2-7.0.34电力电缆中间接头位置记录Q/CSG表2-7.0.42质量检验及评定记录1单位工程质量验收与评定记录表Q/CSG表2-72分部工程质量验收记录表3分项工程质量验收记录表验收单位核查结论签名施工单位（项目部）年月日监理年月日Q/CSG表2-7.0.135kV及以上电缆敷设记录共页第页Q/CSG表2-7.0.1序号电缆编号规格型号起点终点长度m油压指示MPa敷设环境三相排列接头位置备注班组施工队项目部监理Q/CSG表2-7.0.2电缆敷设记录（设计变更部分）共页第页Q/CSG表2-7.0.2序号原清册中页号原清册中序号电缆编号规格型号变更性质起点终点长度m变更单编号班组施工队项目部监理注1：表中“变更性质”是指“变更”、“取消”或“新增”；2：“变更”或“取消”应在原设计清册中相对位置，用不退色红笔注明“变更通知单编号”及本“电缆敷设记录（设计变更部分）”中的页号、序号。Q/CSG表2-7.0.3直埋电缆隐蔽前检查(签证)记录工程编号：Q/CSG表2-7.0.3电缆编号电缆命名电缆型号规格电缆根数电缆起止点检验项目检验结果备注电缆沟深度m电缆沟宽度m沟内有无石块、建筑垃圾电缆上、下铺沙或软土深度m电缆间距mm电缆与其它管道、建筑物最小距离m电缆上部采用何保护措施电缆接头处有未设标志桩回填土是否经分层夯实电缆沟回填后何处设有标志桩检查意见：验收单位验收结论签名班组年月日施工队年月日项目部年月日监理年月日Q/CSG表2-7.0.4电力电缆中间接头位置记录共页第页Q/CSG表2-7.0.4序号电缆名称电缆编号起点终点电缆通道编号中间接头位置接头工艺形式有无标识班组施工队项目部监理Q/CSG表2-7全站电缆施工单位工程质量验收与评定记录表工程编号：Q/CSG表2-7项目名称单位（子单位）工程名称建设单位设计单位开工日期施工单位监理单位竣工日期序号项目验收内容业主项目部核查意见启委会验收组抽查意见1分部工程质量验收结果统计分部工程名称验收结论1.1电缆管配置及敷设1.2电缆支架安装1.3电缆敷设1.4电力电缆终端及中间接头制作安装1.5控制电缆终端制作安装1.635kV及以上电压等级电缆线路1.7电缆防火与阻燃验收结果应核查分部工程数实核查分部工程数符合标准及设计要求的分部工程数2质量控制资料核查出厂证件及试验资料2.1出厂证件及试验资料2.2厂家及图纸资料2.3厂家设备信息电子化移交文件主要技术资料及施工记录2.4施工图纸及图纸会检纪要和设计变更文件2.5施工、检验及安装记录2.6WHS质量控制资料隐蔽工程验收记录2.7防火封堵、电缆头制作等隐蔽工程施工记录工程质量验收记录2.8分部、分项工程质量验收记录表2.9分部工程验收消缺整改记录监理过程控制资料2.10监理旁站记录2.11监理初检消缺整改记录核查结果应核查资料项数实核查资料项数符合标准要求项数3安全和主要功能抽查检查结果：抽查结果应核查功能项数实核查功能项数符合标准和设计要求功能项数4观感质量验收4.1户外电缆终端安装工艺良好，固定牢靠；电缆固定、曲率半径、有关距离及单芯电力电缆的金属护层的接线、相序排列等符合设计和规范要求；单芯电缆的穿管、抱箍不得形成电磁闭合回路4.2GIS电缆终端紧固法兰平整，橡胶衬垫到位、无跑偏、法兰紧固螺栓弹簧垫圈齐全，充油终端无渗漏现象，终端与导体连接良好，尺寸无偏差。4.3防火门严密，孔洞已封堵，阻火墙两侧电缆施加防火包带或涂料。4.4电缆沟内无杂物，盖板齐全；隧道内无杂物，照明、通风、排水等设施应符合设计要求。4.5电缆进入电缆沟、隧道、竖井、建筑物、上坡段以及穿管处,出入口封闭、管口封堵良好验收结果应验收项数实验收项数符合规定标准要求项数5业主项目部综合验收结论：启委会验收组综合验收结论：6评定结论：参加验收单位施工单位监理单位设计单位业主项目部启委会验收组（公章）项目负责人：年月日（公章）项目负责人：年月日（公章）项目负责人：年月日（公章）项目负责人：年月日（签字）验收组负责人...
