泥浆护壁钻孔灌注桩质量监理细则简述VIP免费

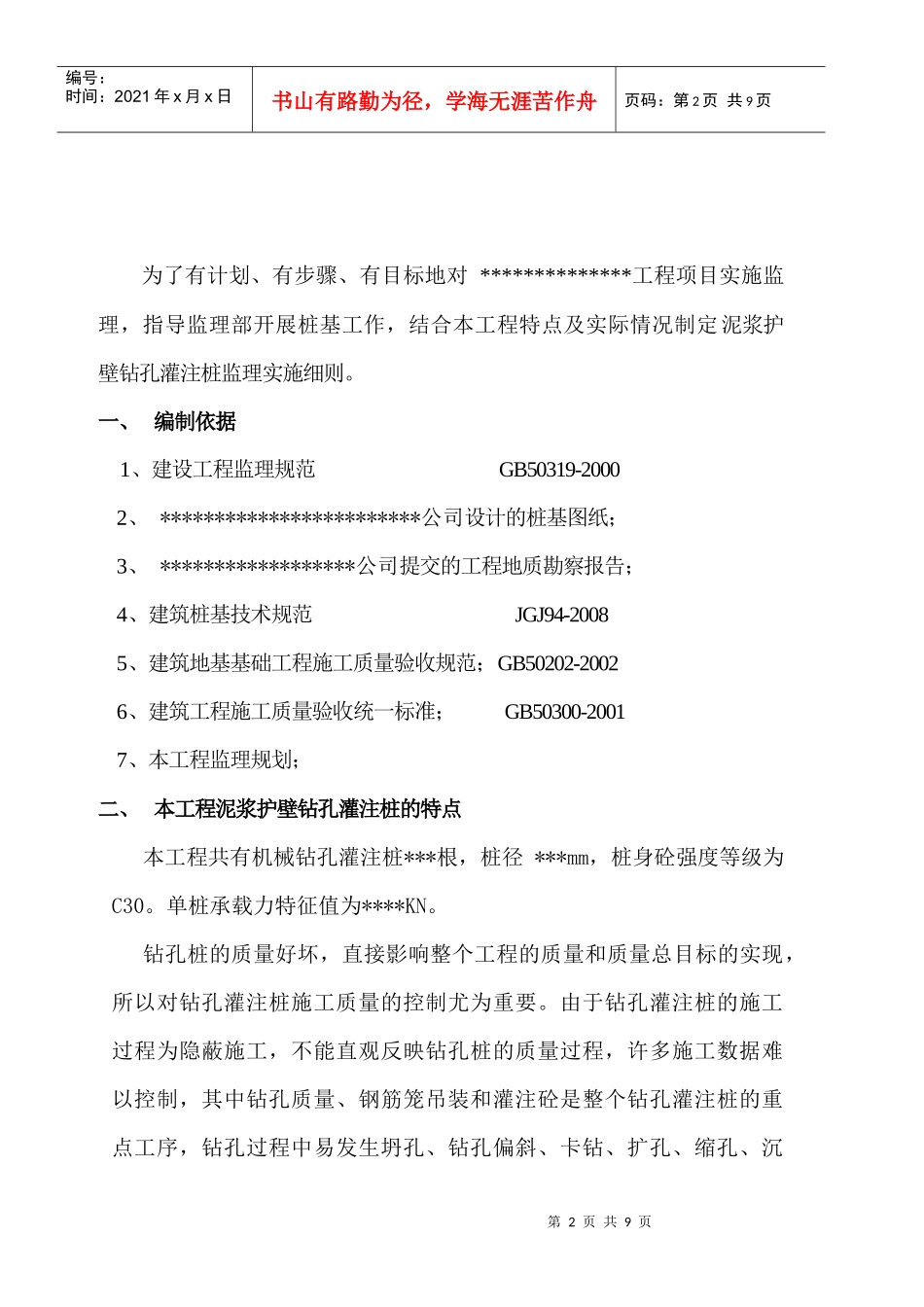

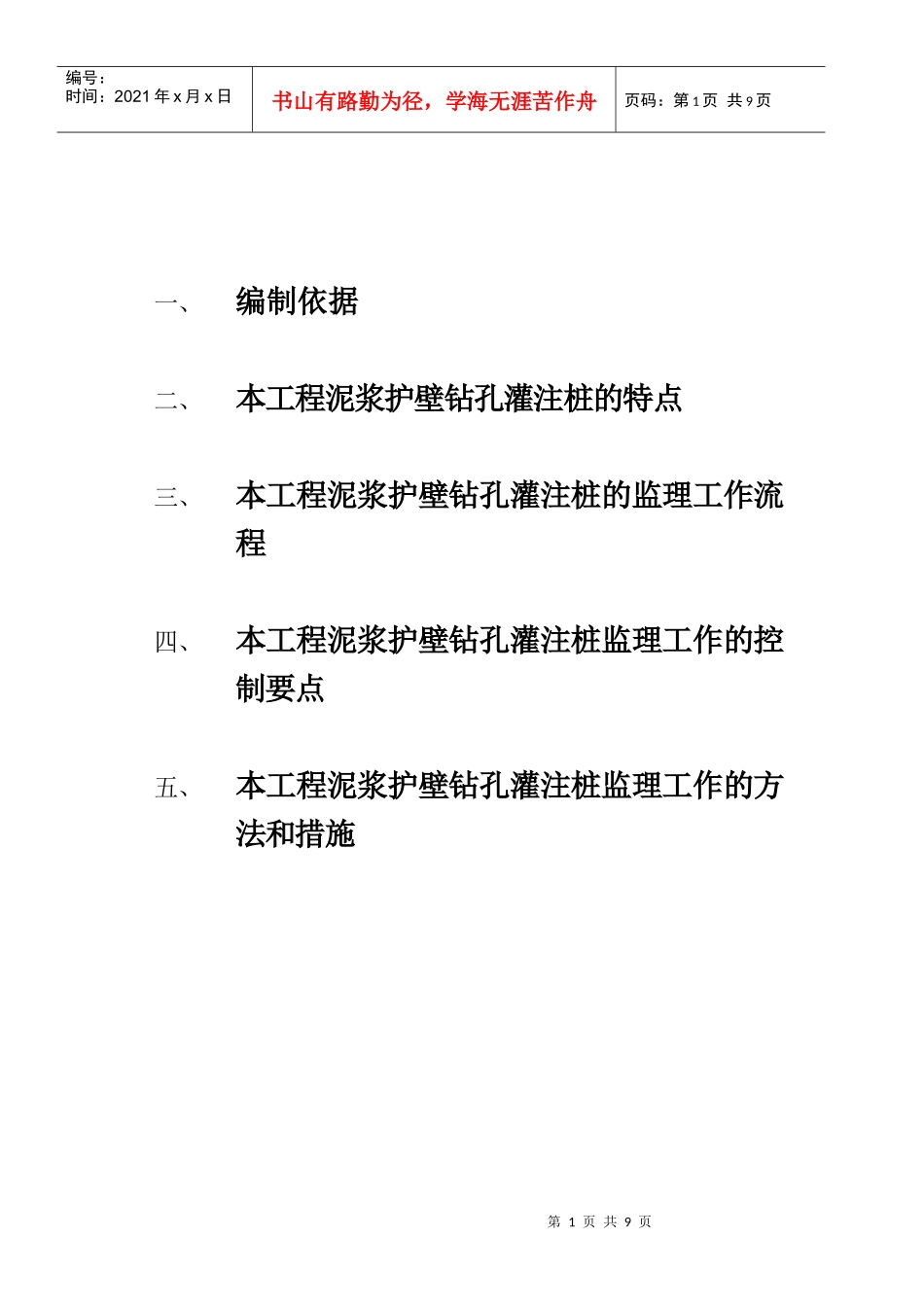

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页一、编制依据二、本工程泥浆护壁钻孔灌注桩的特点三、本工程泥浆护壁钻孔灌注桩的监理工作流程四、本工程泥浆护壁钻孔灌注桩监理工作的控制要点五、本工程泥浆护壁钻孔灌注桩监理工作的方法和措施第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页为了有计划、有步骤、有目标地对**************工程项目实施监理，指导监理部开展桩基工作，结合本工程特点及实际情况制定泥浆护壁钻孔灌注桩监理实施细则。一、编制依据1、建设工程监理规范GB50319-20002、************************公司设计的桩基图纸；3、******************公司提交的工程地质勘察报告；4、建筑桩基技术规范JGJ94-20085、建筑地基基础工程施工质量验收规范；GB50202-20026、建筑工程施工质量验收统一标准；GB50300-20017、本工程监理规划；二、本工程泥浆护壁钻孔灌注桩的特点本工程共有机械钻孔灌注桩***根，桩径***mm，桩身砼强度等级为C30。单桩承载力特征值为****KN。钻孔桩的质量好坏，直接影响整个工程的质量和质量总目标的实现，所以对钻孔灌注桩施工质量的控制尤为重要。由于钻孔灌注桩的施工过程为隐蔽施工，不能直观反映钻孔桩的质量过程，许多施工数据难以控制，其中钻孔质量、钢筋笼吊装和灌注砼是整个钻孔灌注桩的重点工序，钻孔过程中易发生坍孔、钻孔偏斜、卡钻、扩孔、缩孔、沉第3页共9页第2页共9页审批、签署桩芯砼浇灌令总监理工程师不批准批准钻孔进尺降水；护壁；终孔旁站监督施工全过程专业监理工程师组织桩基单项工程验收总监理工程师砼试块送样检验施工单位桩基承载力检测专业检测机构见证承载力检测监理工程师见证砼试块送样检验监理工程师实施机械钻孔灌注施工施工单位提交终孔验收申请施工单位检查确认桩端持力层监理工程师会同勘察单位测量桩孔几何尺寸专业监理工程师实施钢筋砼桩身施工施工单位旁站监督施工全过程专业监理工程师钢筋笼制作、入孔；导管安装；砼灌注和砼试块制作批准并同时附上：·机械钻孔灌注桩工程施工方案·工程坐标放样及灰线签证·管理人员名单及工作分工·人员、设备进场情况·有关材料试验报告审批机械钻孔灌注桩开工申请总监理工程师填报钻孔灌注桩工程开工申请施工单位复核桩位定位放线测量监理工程师检查开工准备工作专业监理工程师不批准整改、完善整改、完善编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页渣偏厚的现象；钢筋笼吊装易发生偏位、变形、未到设计高度或钢筋笼上浮，保护层不够的现象；而砼灌注过程中易发生砼强度不足、夹泥、断桩、缩颈、局部离析等现象，所以在施工过程中加强对钻孔、钢筋笼吊装、砼浇捣过程控制是监理工程师控制的重点。三、本工程泥浆护壁钻孔灌注桩的监理工作流程机械钻孔灌注桩质量监理工作程序框图第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页四、本工程泥浆护壁钻孔灌注桩监理工作的控制要点（一）施工及管理人员控制1、检查施工单位质量保证体系、管理体系，现场管理人员是否到位，“五大员”是否持证上岗。2、检查特殊工种，如：电焊工、电工、机械操作工是否持证上岗。（二）原材料控制1、现场所用钢筋、水泥、沙、石子、电焊条等原材料，均需有出厂合格证或质保书。商品砼必须有出厂合格证及砼配比单。2、对现场所用钢筋、水泥、沙、石子等原材料及钢筋焊接接头进行见证取样，送检测中心复测。3、现场采用自拌砼，需严格控制水泥、水、沙、石子等原材料的计量精确度，确保砼的质量。商品砼进场需检查出厂合格证及配比单，检查其砼标号是否符合设计要求，现场抽查砼坍落度，检查是否坍落度符合水下砼施工的要求。（三）施工工艺控制1、复测水准控制点和定位基点；2、复测桩位；3、检查护筒位置，护筒与坑壁之间用粘土填实，护筒中心与桩位中心的偏差不得大于50mm；4、开钻前，应检查钻机磨盘的平整度（用水平尺）及钻杆的垂直度（用线垂架或经纬仪）以及钻头是否对准桩位。桩机的垂直度、平整第5页共9...
