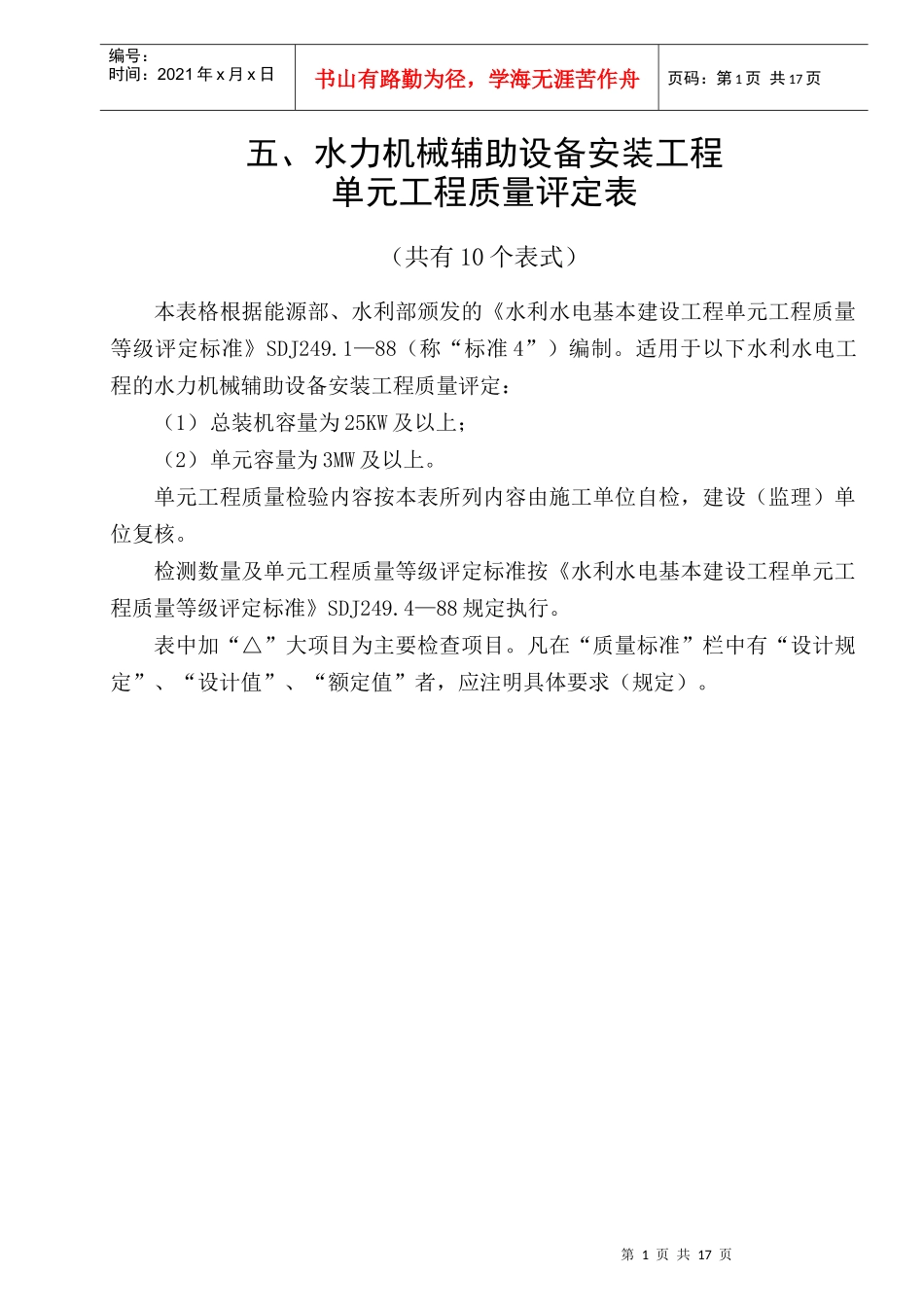

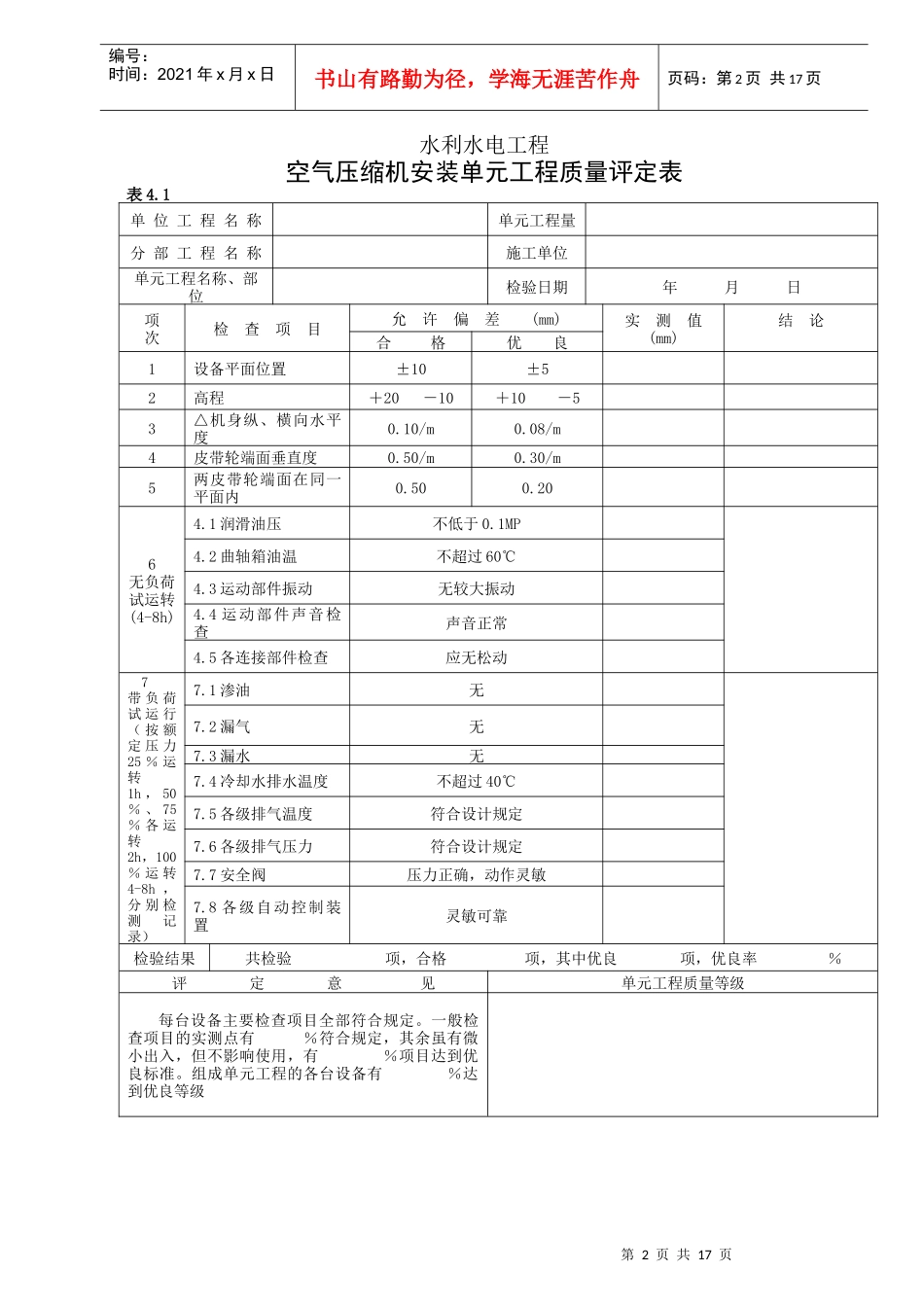

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页五、水力机械辅助设备安装工程单元工程质量评定表（共有10个表式）本表格根据能源部、水利部颁发的《水利水电基本建设工程单元工程质量等级评定标准》SDJ249.1—88（称“标准4”）编制。适用于以下水利水电工程的水力机械辅助设备安装工程质量评定：（1）总装机容量为25KW及以上；（2）单元容量为3MW及以上。单元工程质量检验内容按本表所列内容由施工单位自检，建设（监理）单位复核。检测数量及单元工程质量等级评定标准按《水利水电基本建设工程单元工程质量等级评定标准》SDJ249.4—88规定执行。表中加“△”大项目为主要检查项目。凡在“质量标准”栏中有“设计规定”、“设计值”、“额定值”者，应注明具体要求（规定）。第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页水利水电工程空气压缩机安装单元工程质量评定表表4.1单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位检验日期年月日项次检查项目允许偏差(mm)实测值(mm)结论合格优良1设备平面位置±10±52高程＋20－10＋10－53△机身纵、横向水平度0.10/m0.08/m4皮带轮端面垂直度0.50/m0.30/m5两皮带轮端面在同一平面内0.500.206无负荷试运转(4-8h)4.1润滑油压不低于0.1MP4.2曲轴箱油温不超过60℃4.3运动部件振动无较大振动4.4运动部件声音检查声音正常4.5各连接部件检查应无松动7带负荷试运行（按额定压力25％运转1h，50％、75％各运转2h，100％运转4-8h，分别检测记录）7.1渗油无7.2漏气无7.3漏水无7.4冷却水排水温度不超过40℃7.5各级排气温度符合设计规定7.6各级排气压力符合设计规定7.7安全阀压力正确，动作灵敏7.8各级自动控制装置灵敏可靠检验结果共检验项，合格项，其中优良项，优良率％评定意见单元工程质量等级每台设备主要检查项目全部符合规定。一般检查项目的实测点有％符合规定，其余虽有微小出入，但不影响使用，有％项目达到优良标准。组成单元工程的各台设备有％达到优良等级第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页测量人施工单位建监设理单位注：适用范围：总装机容量≥25MW或单机容量≥3MW的水电站。第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页水利水电工程深井水泵安装单元工程质量评定表表4.2单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位检验日期年月日项次检查项目允许偏差(mm)实测值(mm)结论合格优良1设备平面位置±10±52高程＋20－10＋10－53各级叶轮与密封环间隙符合设计规定4叶轮轴向间隙符合设计规定5△泵轴提升量符合设计规定6泵轴与电动机轴线偏心0.150.107泵轴与电动机轴线倾斜0.5/m0.2/m8泵座水平度0.10/m0.08/m9水泵试运转（在额定负荷下，试运转不小于2h)9.1填料函检查压盖松紧适当，只有滴状泄漏9.2转动部分检查运转中无异常振动和响声，各连接部分不应松动和渗漏9.3轴承温度滚动轴承不超过75℃，滑动轴承不超过70℃9.4电动机电流不超过额定值9.5水泵压力和流量符合设计规定9.6水泵止退机构动作灵活可靠9.7水泵轴的径向振动转速双向振幅(r/min)(mm)＞750-1000≤0.10＞1000-1500≤0.08＞1500-3000≤0.06检验结果共检验项，合格项，其中优良项，优良率％评定意见单元工程质量等级每台设备主要检查项目全部符合规定。一般检查项目的实测点有％符合规定，其余虽有微小出入，但不影响使用，有％项目达到优良标准。组成单元工程的各台设备有％达到优良等级测量人施工单位建监设理单位注：适用范围见表4.1。第5页共17页第4页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共17页水利水电工程离心水泵安装单元工程质量评定表表4.3单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位检验日期年月日项次检查项目允许偏差(mm)实测值(mm)结论合格优良1设备平面位置±10±52高程＋20－10＋10－53泵体纵、横向水平度0.10/m0.08/m4△叶轮和密封环间隙符合设计规定5多...
