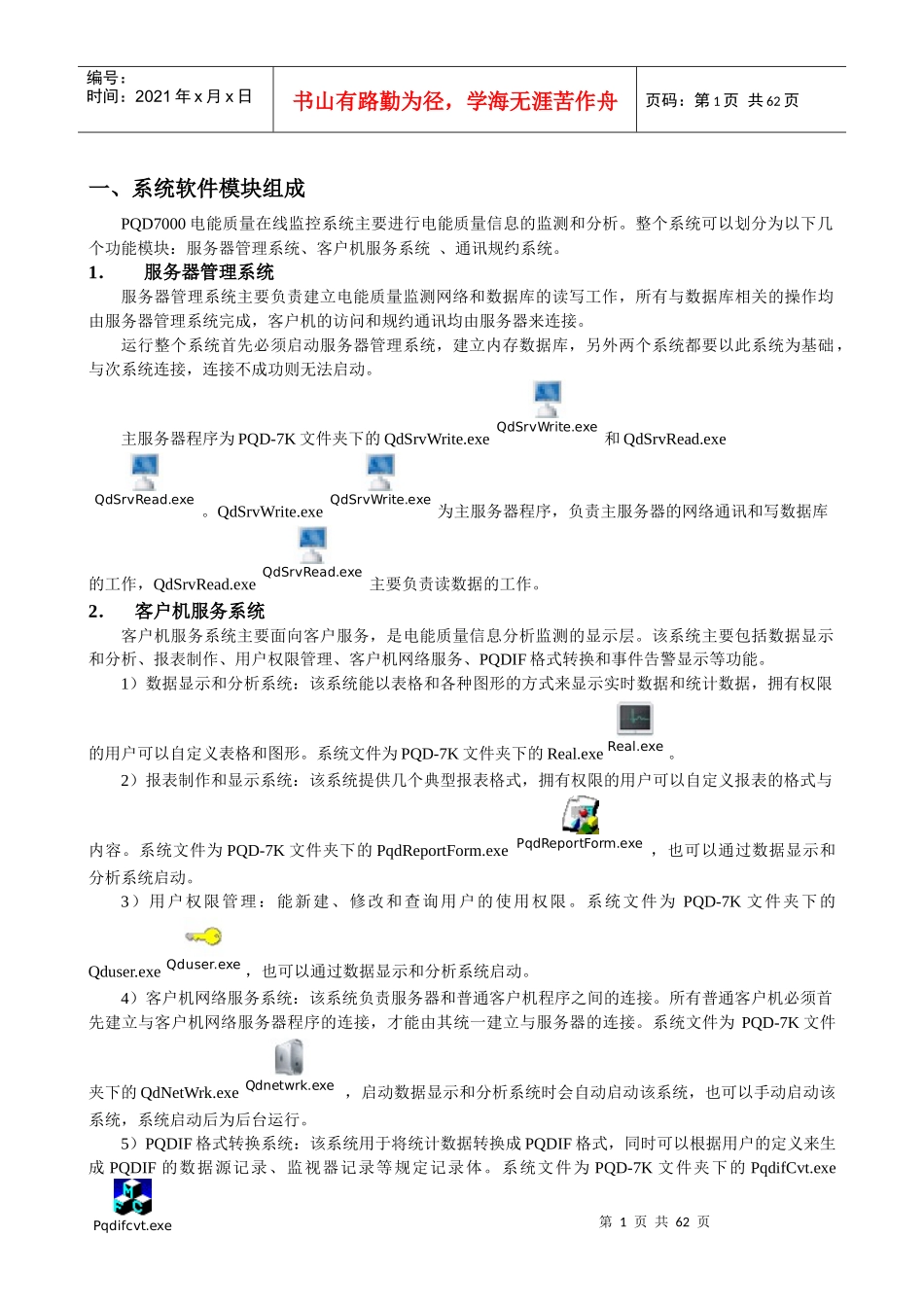

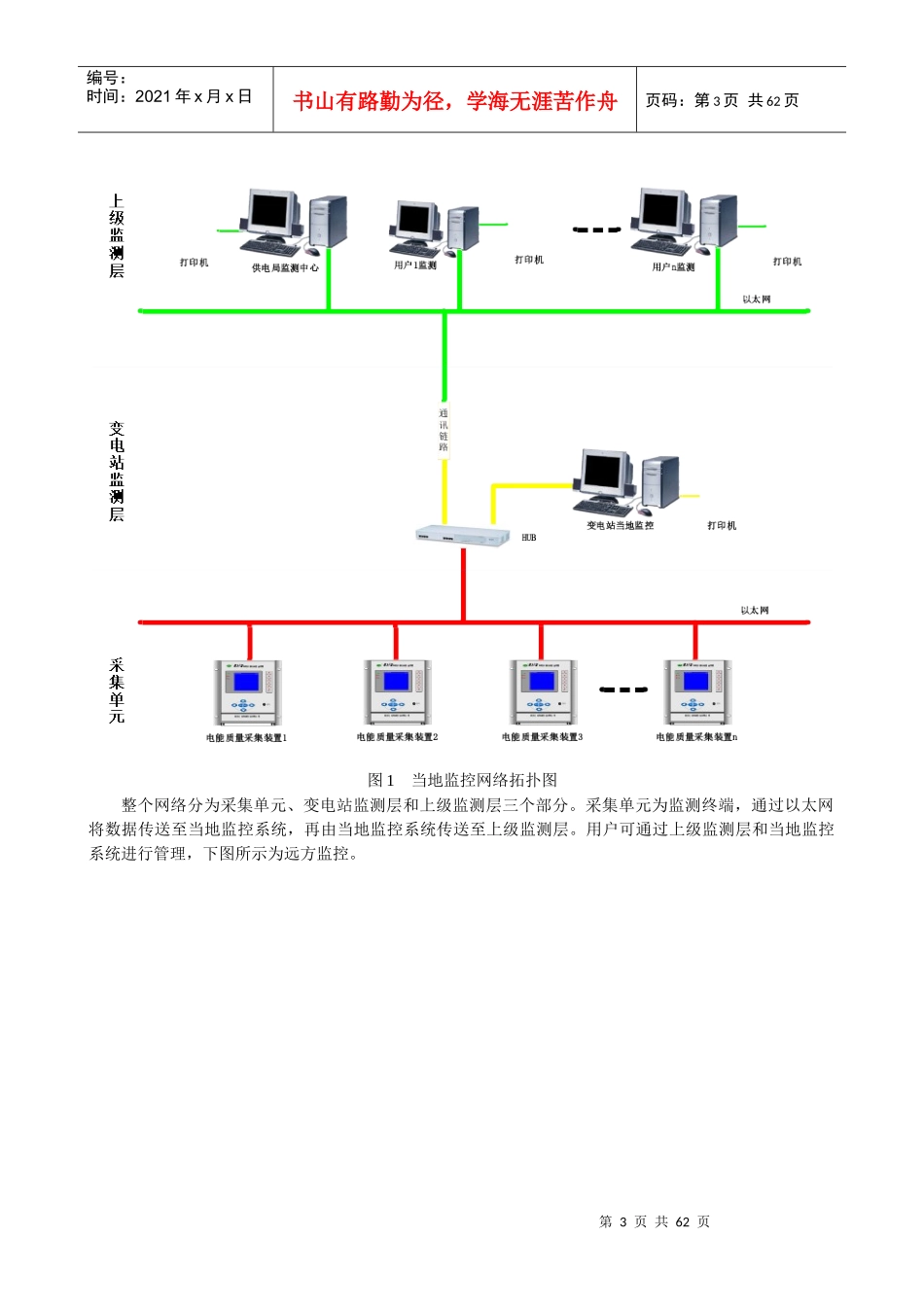

第1页共62页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共62页一、系统软件模块组成PQD7000电能质量在线监控系统主要进行电能质量信息的监测和分析。整个系统可以划分为以下几个功能模块:服务器管理系统、客户机服务系统、通讯规约系统。1.服务器管理系统服务器管理系统主要负责建立电能质量监测网络和数据库的读写工作,所有与数据库相关的操作均由服务器管理系统完成,客户机的访问和规约通讯均由服务器来连接。运行整个系统首先必须启动服务器管理系统,建立内存数据库,另外两个系统都要以此系统为基础,与次系统连接,连接不成功则无法启动。主服务器程序为PQD-7K文件夹下的QdSrvWrite.exe和QdSrvRead.exe。QdSrvWrite.exe为主服务器程序,负责主服务器的网络通讯和写数据库的工作,QdSrvRead.exe主要负责读数据的工作。2.客户机服务系统客户机服务系统主要面向客户服务,是电能质量信息分析监测的显示层。该系统主要包括数据显示和分析、报表制作、用户权限管理、客户机网络服务、PQDIF格式转换和事件告警显示等功能。1)数据显示和分析系统:该系统能以表格和各种图形的方式来显示实时数据和统计数据,拥有权限的用户可以自定义表格和图形。系统文件为PQD-7K文件夹下的Real.exe。2)报表制作和显示系统:该系统提供几个典型报表格式,拥有权限的用户可以自定义报表的格式与内容。系统文件为PQD-7K文件夹下的PqdReportForm.exe,也可以通过数据显示和分析系统启动。3)用户权限管理:能新建、修改和查询用户的使用权限。系统文件为PQD-7K文件夹下的Qduser.exe,也可以通过数据显示和分析系统启动。4)客户机网络服务系统:该系统负责服务器和普通客户机程序之间的连接。所有普通客户机必须首先建立与客户机网络服务器程序的连接,才能由其统一建立与服务器的连接。系统文件为PQD-7K文件夹下的QdNetWrk.exe,启动数据显示和分析系统时会自动启动该系统,也可以手动启动该系统,系统启动后为后台运行。5)PQDIF格式转换系统:该系统用于将统计数据转换成PQDIF格式,同时可以根据用户的定义来生成PQDIF的数据源记录、监视器记录等规定记录体。系统文件为PQD-7K文件夹下的PqdifCvt.exeQdSrvWrite.exeQdSrvRead.exeQdSrvWrite.exeQdSrvRead.exeReal.exePqdReportForm.exeQduser.exeQdnetwrk.exePqdifcvt.exe第2页共62页第1页共62页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共62页。6)事件告警显示系统:用于显示监测点的事故告警信息及统计数据的超标信息。系统文件为PQD-7K文件夹下的PqdAlarm.exe,启动数据显示统计分析系统时会自动启动该程序,也可以通过数据显示和分析系统启动。3.通讯规约系统通讯规约系统主要负责建立服务器与底层装置的连接,通过约定的报文将实时3S数据、历史统计数据、事件告警信息等数据传送给服务器系统。系统文件为PQD-7K文件夹下的PQD-Assist-Net.exe和PQD-Client-Net.exe。服务器系统启动时会根据配置选择是否自动启动规约程序。二、网络拓扑Pqd7000电能质量管理系统在设计时已经考虑到分散配置的要求,在实际应用中,可以做到服务器、客户机、规约程序,使用不同的计算机进行操作,相互不影响。当地网络拓扑图如下图1所示:Pqdifcvt.exePqdalarm.exePQD-Assist-Net.exePQD-Client-Net.exe第3页共62页第2页共62页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共62页图1当地监控网络拓扑图整个网络分为采集单元、变电站监测层和上级监测层三个部分。采集单元为监测终端,通过以太网将数据传送至当地监控系统,再由当地监控系统传送至上级监测层。用户可通过上级监测层和当地监控系统进行管理,下图所示为远方监控。第4页共62页第3页共62页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共62页图2远方监控网络拓扑图远方监控网络则缺少了当地监控系统,直接由采集终端通过路由器将数据传送至上级监测层。电能质量监控系统数据流向图如图3所示:图3数据流向图第5页共62页第4页共62页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码...
