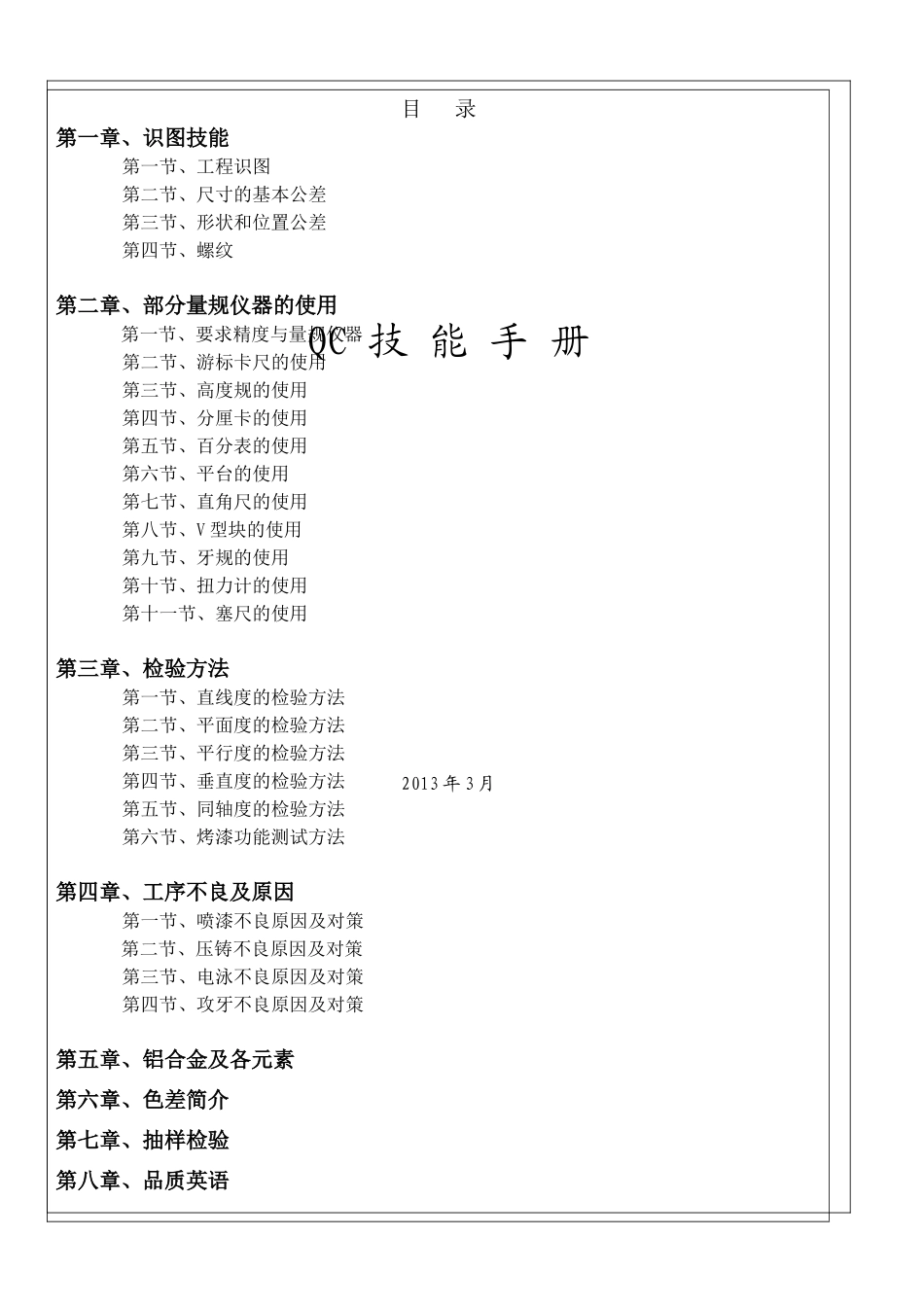

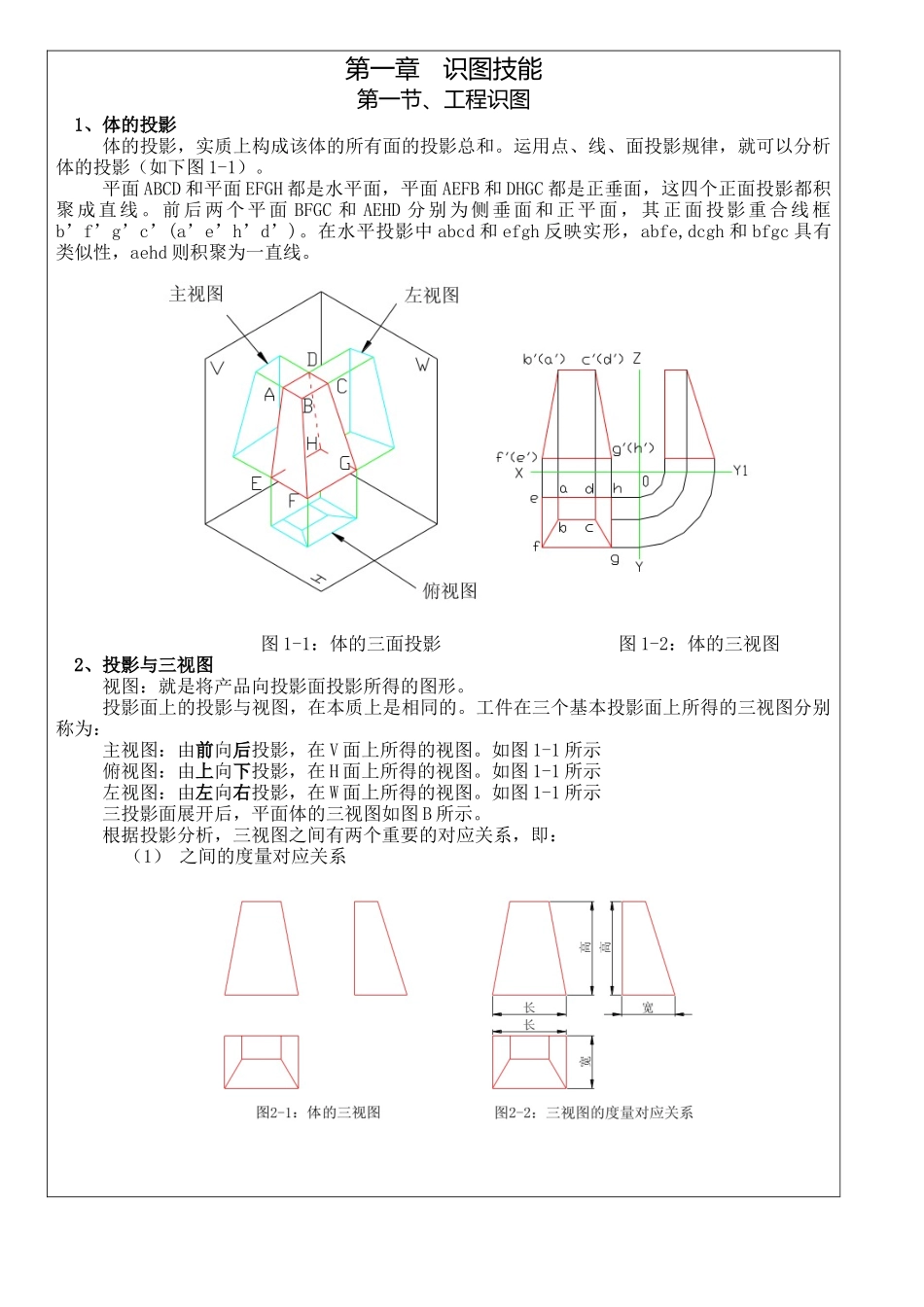

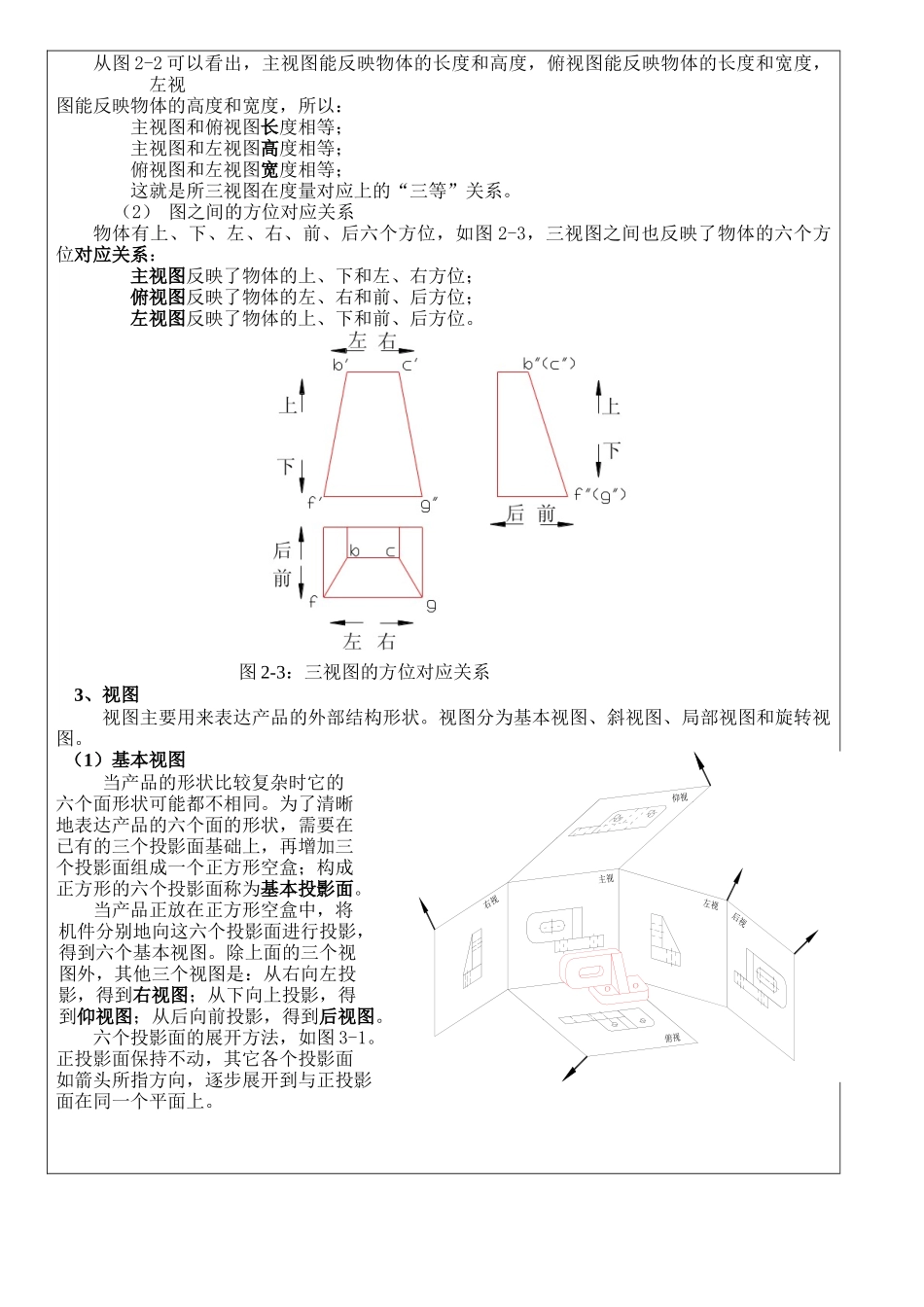

QC技能手册2013年3月目录第一章、识图技能第一节、工程识图第二节、尺寸的基本公差第三节、形状和位置公差第四节、螺纹第二章、部分量规仪器的使用第一节、要求精度与量规仪器第二节、游标卡尺的使用第三节、高度规的使用第四节、分厘卡的使用第五节、百分表的使用第六节、平台的使用第七节、直角尺的使用第八节、V型块的使用第九节、牙规的使用第十节、扭力计的使用第十一节、塞尺的使用第三章、检验方法第一节、直线度的检验方法第二节、平面度的检验方法第三节、平行度的检验方法第四节、垂直度的检验方法第五节、同轴度的检验方法第六节、烤漆功能测试方法第四章、工序不良及原因第一节、喷漆不良原因及对策第二节、压铸不良原因及对策第三节、电泳不良原因及对策第四节、攻牙不良原因及对策第五章、铝合金及各元素第六章、色差简介第七章、抽样检验第八章、品质英语第一章识图技能第一节、工程识图1、体的投影体的投影，实质上构成该体的所有面的投影总和。运用点、线、面投影规律，就可以分析体的投影（如下图1-1）。平面ABCD和平面EFGH都是水平面，平面AEFB和DHGC都是正垂面，这四个正面投影都积聚成直线。前后两个平面BFGC和AEHD分别为侧垂面和正平面，其正面投影重合线框b’f’g’c’(a’e’h’d’)。在水平投影中abcd和efgh反映实形，abfe,dcgh和bfgc具有类似性，aehd则积聚为一直线。图1-1：体的三面投影图1-2：体的三视图2、投影与三视图视图：就是将产品向投影面投影所得的图形。投影面上的投影与视图，在本质上是相同的。工件在三个基本投影面上所得的三视图分别称为：主视图：由前向后投影，在V面上所得的视图。如图1-1所示俯视图：由上向下投影，在H面上所得的视图。如图1-1所示左视图：由左向右投影，在W面上所得的视图。如图1-1所示三投影面展开后，平面体的三视图如图B所示。根据投影分析，三视图之间有两个重要的对应关系，即：（1）之间的度量对应关系从图2-2可以看出，主视图能反映物体的长度和高度，俯视图能反映物体的长度和宽度，左视图能反映物体的高度和宽度，所以：主视图和俯视图长度相等；主视图和左视图高度相等；俯视图和左视图宽度相等；这就是所三视图在度量对应上的“三等”关系。（2）图之间的方位对应关系物体有上、下、左、右、前、后六个方位，如图2-3，三视图之间也反映了物体的六个方位对应关系：主视图反映了物体的上、下和左、右方位；俯视图反映了物体的左、右和前、后方位；左视图反映了物体的上、下和前、后方位。图2-3：三视图的方位对应关系3、视图视图主要用来表达产品的外部结构形状。视图分为基本视图、斜视图、局部视图和旋转视图。（1）基本视图当产品的形状比较复杂时它的六个面形状可能都不相同。为了清晰地表达产品的六个面的形状，需要在已有的三个投影面基础上，再增加三个投影面组成一个正方形空盒；构成正方形的六个投影面称为基本投影面。当产品正放在正方形空盒中，将机件分别地向这六个投影面进行投影，得到六个基本视图。除上面的三个视图外，其他三个视图是：从右向左投影，得到右视图；从下向上投影，得到仰视图；从后向前投影，得到后视图。六个投影面的展开方法，如图3-1。正投影面保持不动，其它各个投影面图3-1:六个基本投影面及其展开如箭头所指方向，逐步展开到与正投影面在同一个平面上。展开后的视图位置如图3-2所示。当六个基本视而不见图的位置，如图3-2布置时，一律不标注视图名称。六视图的投影对应关系：六视图的度量对应关系，仍保持“三等”关系，即主、左、后、右视图等高；左、右、俯、仰视图等宽；主、后、俯、仰视图等长。六视图的方位对应关系，除后视图外，其他视图在“远离主视图”的一侧，均表示物体的前面部分。图3-2：六个基本视图（2）第三角度法三个互相垂直的投影面V，H，W，将W面左侧空间划分为四个区域,按顺序分别称为第一角、第二角、第三角、第四角，如图3-3所示。例如将产品放在第一角中，使机件处在观察者和投影面之间进行投影，这样得到的视图，称为第一角度法。另一种方法是将产品放在第三角中，假设投影面是透明的，使投影面处在观察者和机件之间进行投影，这样得...
