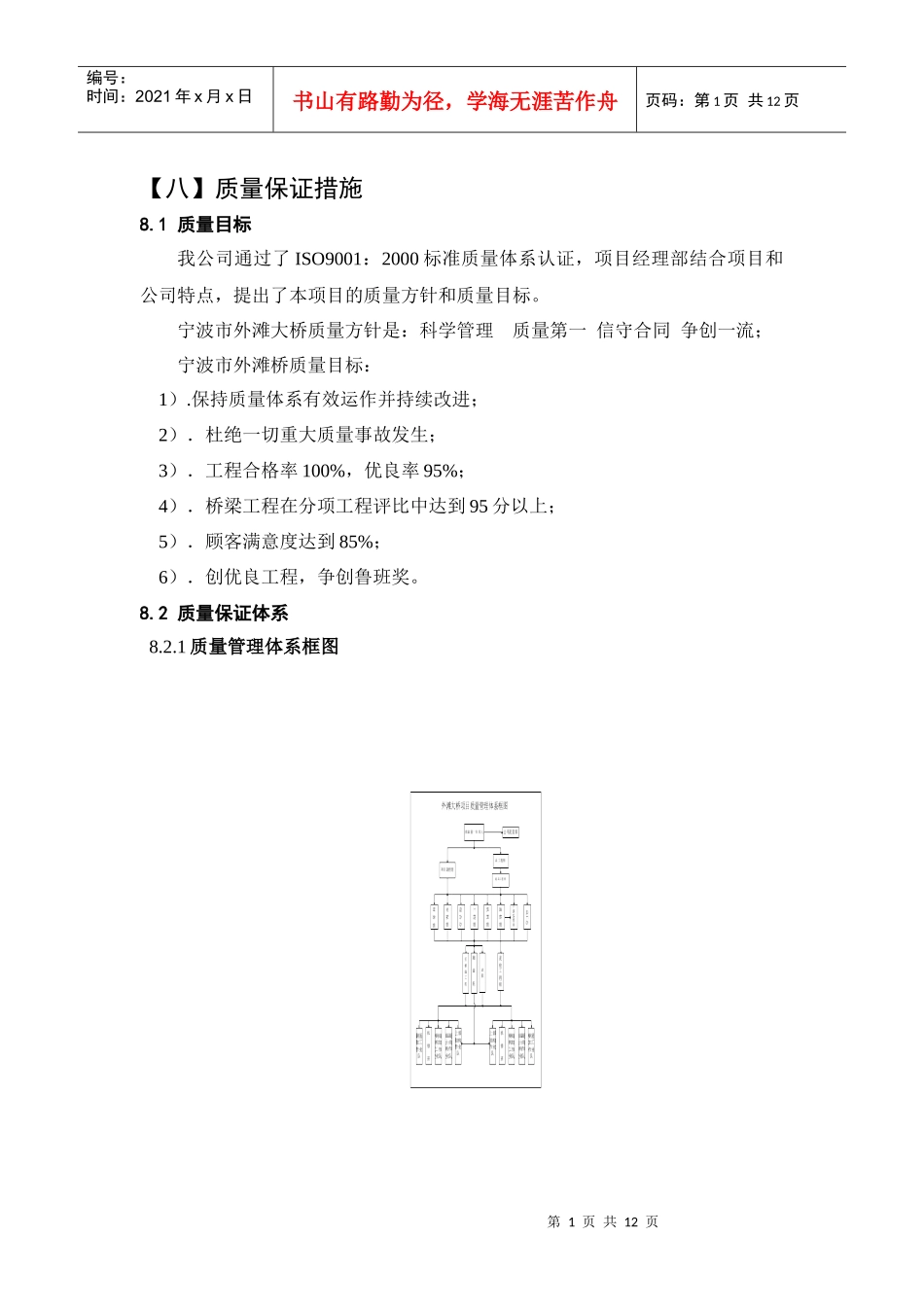

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页【八】质量保证措施8.1质量目标我公司通过了ISO9001：2000标准质量体系认证，项目经理部结合项目和公司特点，提出了本项目的质量方针和质量目标。宁波市外滩大桥质量方针是：科学管理质量第一信守合同争创一流；宁波市外滩桥质量目标：1）.保持质量体系有效运作并持续改进；2）．杜绝一切重大质量事故发生；3）．工程合格率100%，优良率95%；4）．桥梁工程在分项工程评比中达到95分以上；5）．顾客满意度达到85%；6）．创优良工程，争创鲁班奖。8.2质量保证体系8.2.1质量管理体系框图第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页图54项目质量管理体系框图8.2.2工程质量保证体系程序第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页图55工程质量保证体系程序框图第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页8.3质量保证措施8.3.1支架搭设陆上支架基础采用预制管桩基础。预制管桩采用桩架进行施工，管桩打设时，严格控制其入土深度及静压力值，管桩连接时，用经纬仪观测两个相互垂直方向的竖直度来保证上下两根管桩中心在一条直线上。两根管桩端头焊接牢固后在压入过程中用同样方法控制桩身的竖直度。管桩打设完成后，通过静压检验其承载力及沉降是否满足要求，并据此调整管桩压入根数。打设水中钢管桩前用导向架配合全站仪准确定位，再用履带吊机将预先连接好的钢管桩吊至导向框内，用震动锤振沉就位。在振沉过程中用全站仪观测桩身任意两个方向上的偏位来控制桩身垂直度。位于承台处的支架，将钢管与承台顶预埋钢板焊接相连。贝雷梁安装时，须保证支点位于节点或中竖杆位置。定期组织人员检查支架的沉降及变形情况，并做好相关记录。8.3.2龙门吊机的拼装龙门吊机拼装行走脚时用全站仪配合控制其垂直度。龙门拼装好后，应进行试车运转，先空载，再满载的方式，满载时起吊物不得超离地面50cm，并进行两相滑移，观察其龙门结构稳定性和安全性。8.3.3水平杆及后斜杆移运安装水平杆及后斜杆安装时，梁段运至施工现场，然后用设置在梁顶的龙门吊机（设计起重能力为1000kN）作为起重设备，利用龙门吊机横移安装就位。由于龙门吊机设置在已安装的钢箱梁上，因此在梁段移运过程中安排专门人员监测支架系统和钢箱梁的变形情况。第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页梁段就位后，其横向位置调整采用在已安装梁端设置限位块，用千斤顶对其进行横向位置调节，此时尾段钢箱梁无横向连接，调整过程中应加强观测梁段在支架上的移动和支架自身的变形情况。梁段高程由设置在支架顶的千斤顶进行调节，千斤顶的位置应设置在贝雷梁节点处或钢管立柱顶，调节时应注意千斤顶的同步性以免使梁段某点受力过大而变形。梁段微调完成，经检测其平面位置及高程准确无误后，采用焊接将其与上一梁段连接成一整体。8.3.4中墩塔座安装中墩塔座是整个钢塔的基础，为保证主塔线型，中墩塔座安装时，严格控制其空间位置。砼施工时，先浇筑塔座下方砼，砼从塔底板上布置的下料孔下料，同时加强振捣，使砼气泡能顺利排出并保证砼密实。塔座下浇筑完成后，再浇筑其余位置砼。8.3.5提升塔施工提升塔架高107m，立柱各采用4根Φ800×10mm钢管。提升塔安装时，塔架钢管与基础预埋钢板间进行焊接。精确测定并调整基础预埋钢板顶面高程和平面位置，以此控制提升塔架安装精度。安装过程中严格控制钢管立柱的垂直度，上下立柱中心线对齐，偏移过大时应采取措施进行找平。法兰盘连接时各螺栓受力均匀。立柱在穿过钢箱梁时应准确校对上下立柱中心是否在一条线上，保证支架力能传递到承台上。Z1梁段局部加强位置要准确。提升塔立柱平撑和斜撑连接牢固，使其具有良好的整体性。塔顶横梁为桁架结构在使用时受力较大，因此在加工时应加强对其所第6页共12页第5页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页...
