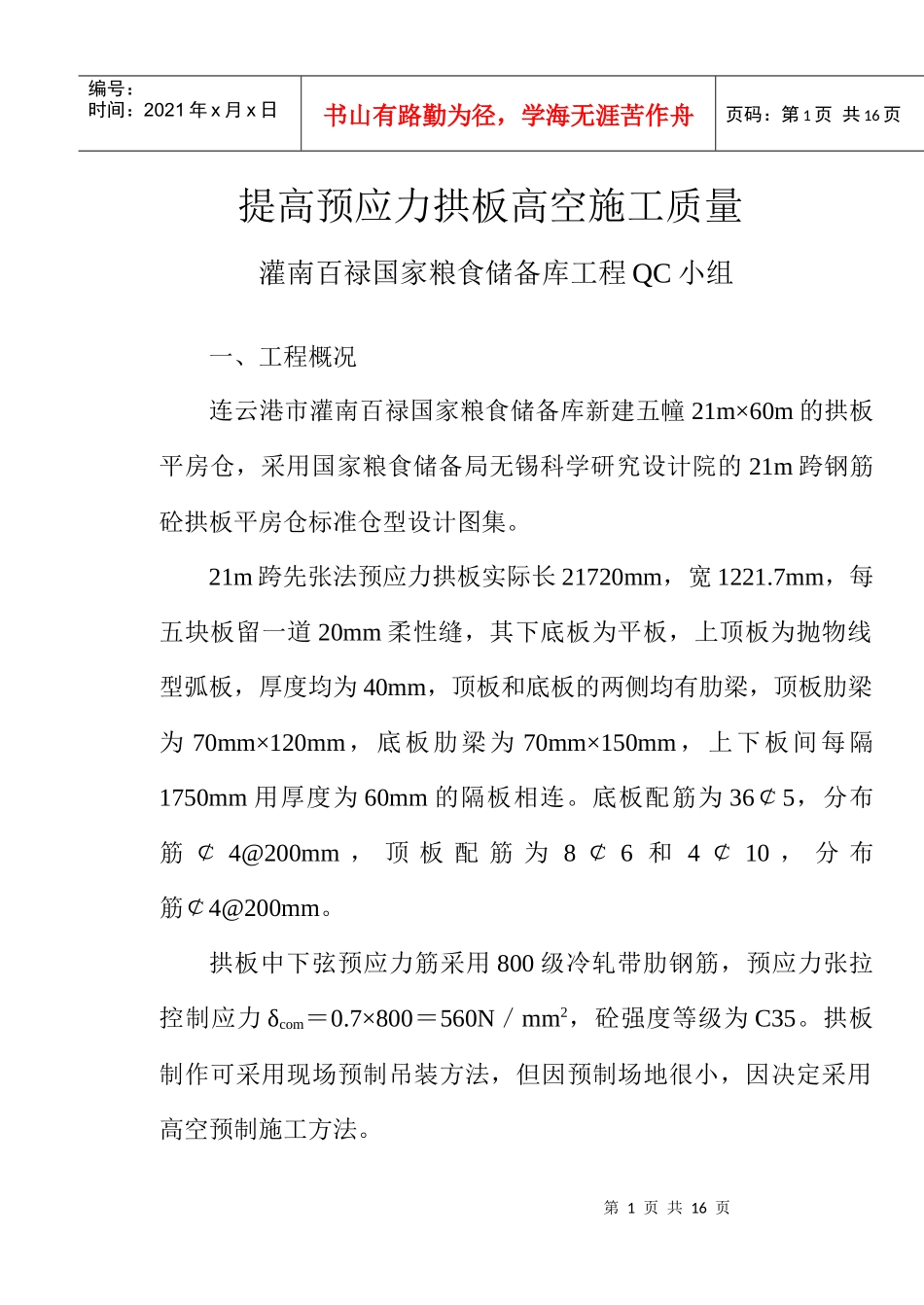

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页提高预应力拱板高空施工质量灌南百禄国家粮食储备库工程QC小组一、工程概况连云港市灌南百禄国家粮食储备库新建五幢21m×60m的拱板平房仓，采用国家粮食储备局无锡科学研究设计院的21m跨钢筋砼拱板平房仓标准仓型设计图集。21m跨先张法预应力拱板实际长21720mm，宽1221.7mm，每五块板留一道20mm柔性缝，其下底板为平板，上顶板为抛物线型弧板，厚度均为40mm，顶板和底板的两侧均有肋梁，顶板肋梁为70mm×120mm，底板肋梁为70mm×150mm，上下板间每隔1750mm用厚度为60mm的隔板相连。底板配筋为36￠5，分布筋￠4@200mm，顶板配筋为8￠6和4￠10，分布筋￠4@200mm。拱板中下弦预应力筋采用800级冷轧带肋钢筋，预应力张拉控制应力δcom＝0.7×800＝560N／mm2，砼强度等级为C35。拱板制作可采用现场预制吊装方法，但因预制场地很小，因决定采用高空预制施工方法。第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页二、小组概况项目部于2002年3月份成立QC小组、小组概况及小组成员表见下表：小组概况表QC小组名称灌南百禄国家粮食储备库工程QC小组QC小组类型现场攻关型小组成立日期2002年3月小组注册号QC小组人数9人小组平均年龄39课题登记日期2002年5月课题活动期限2002年3月~2002年9月小组培训情况QC小组成员均接受了QC知识培训QC小组成员表序号姓名性别年龄文化程度职务职称小组分工1刘志宇男40大专项目经理工程师组长2张陵男57大专技术负责人高级工程师顾问3于元甜女22中专科员技术员组员4杨春祥男45高中项目副经理工程师副组长5孙建龙男45高中施工队长助理工程师组员6丁兴连男40高中施工员助理工程师组员7张士来男28中专施工员技术员组员第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页8周龙祥男26中专质检员技术员组员9张长发男48高中安全员助理工程师组员三、选题理由1、公司质量目标：优良。2、业主、监理对拱板施工要求安全、迅速、高质量。3、确保夏粮入库。4、节约成本，减少不必要的返工、浪费。5、参与市场竞争。为此，项目部选择了“提高预应力拱板高空施工质量”这一课题组织攻关。四、奋斗目标1、分公司首次进行先张法预应力拱板高空施工，要确保拱板制作一次性取得成功。2、避免因施工质量造成返工，影响工期，引起材料、人工的浪费。3、通过开展QC小组活动，培养一批懂技术、会管理、会操作的技术骨干人才。五、目标实施基本做法第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页1、分析现状施工前，对周边市县已完同类工程进行了走访调查，并向有高空制作拱板施工经验的单位和监理进行咨询，发现影响拱板施工质量主要有以下几点因素：（1）排架的平整度，直接影响拱板底模上表面标高。（2）预制隔板砼缺棱掉角，隔板留有预埋筋与拱板浇筑在一起，脱模不注意易损坏边角。（3）预制隔板砼麻面、麻点等。对存在的问题进行统计分析如下：影响拱板施工质量问题调查表序号质量问题频数频率％累计频率％1拱板底板不平整945452缺棱掉角630753麻面、麻点210854截面尺寸210955其它15100合计20100第5页共16页第4页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共16页2、找出影响因素（1）通过统计分析，作出质量问题排列图根据排列图，排架的平整度和隔板的缺棱掉角问题是主要问题，应对他们作进一步的分析，找出影响质量的主要原因。3、分析影响质量的主要原因人员技术素质不高使用旧模板质量意识淡薄木材变形检查不到位使用普通板技术交底不清手紧扣件材料人拱板底板不平整第6页共16页第5页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共16页测量器具不准确时间紧排架搭设工期短不恰当拱架底板不平整因果分析图模板材不干燥定型模板用久变形未按要求做质量意识淡薄隔离剂效果不好管理人员监督盲目追求数量不严技术交底不清模板制作不恰当时间紧数量多工期短拆模方法不当隔板砼缺...
