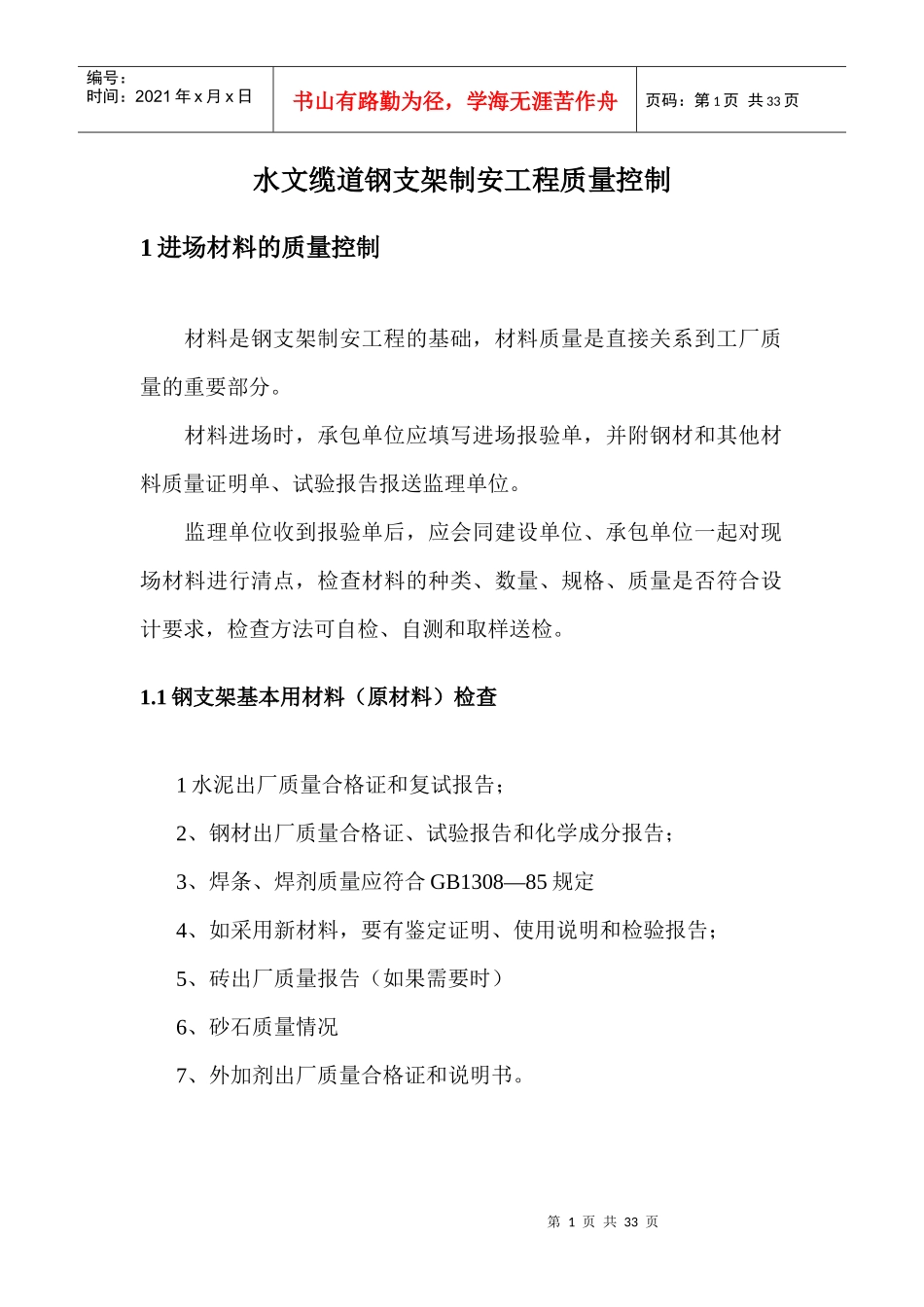

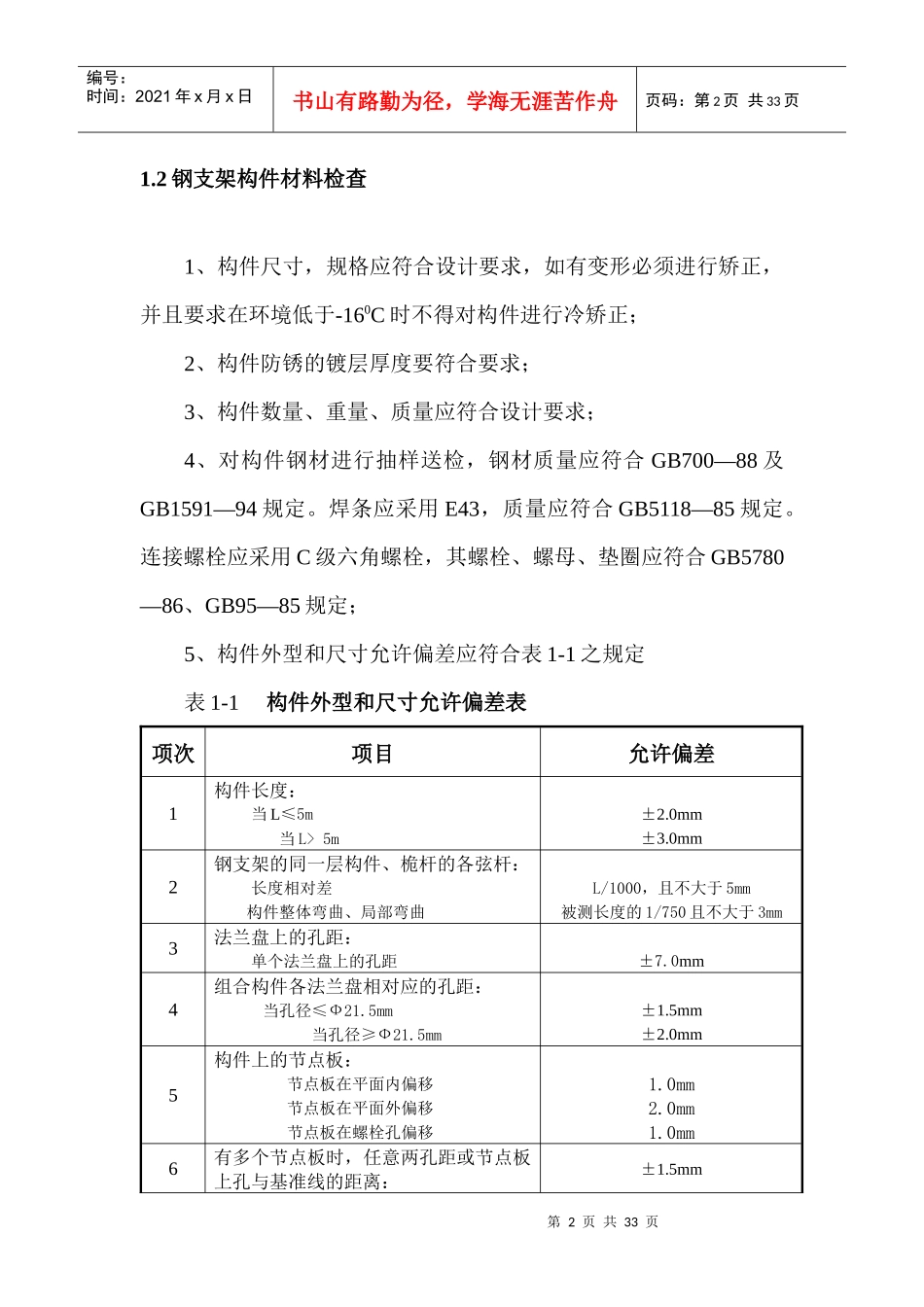

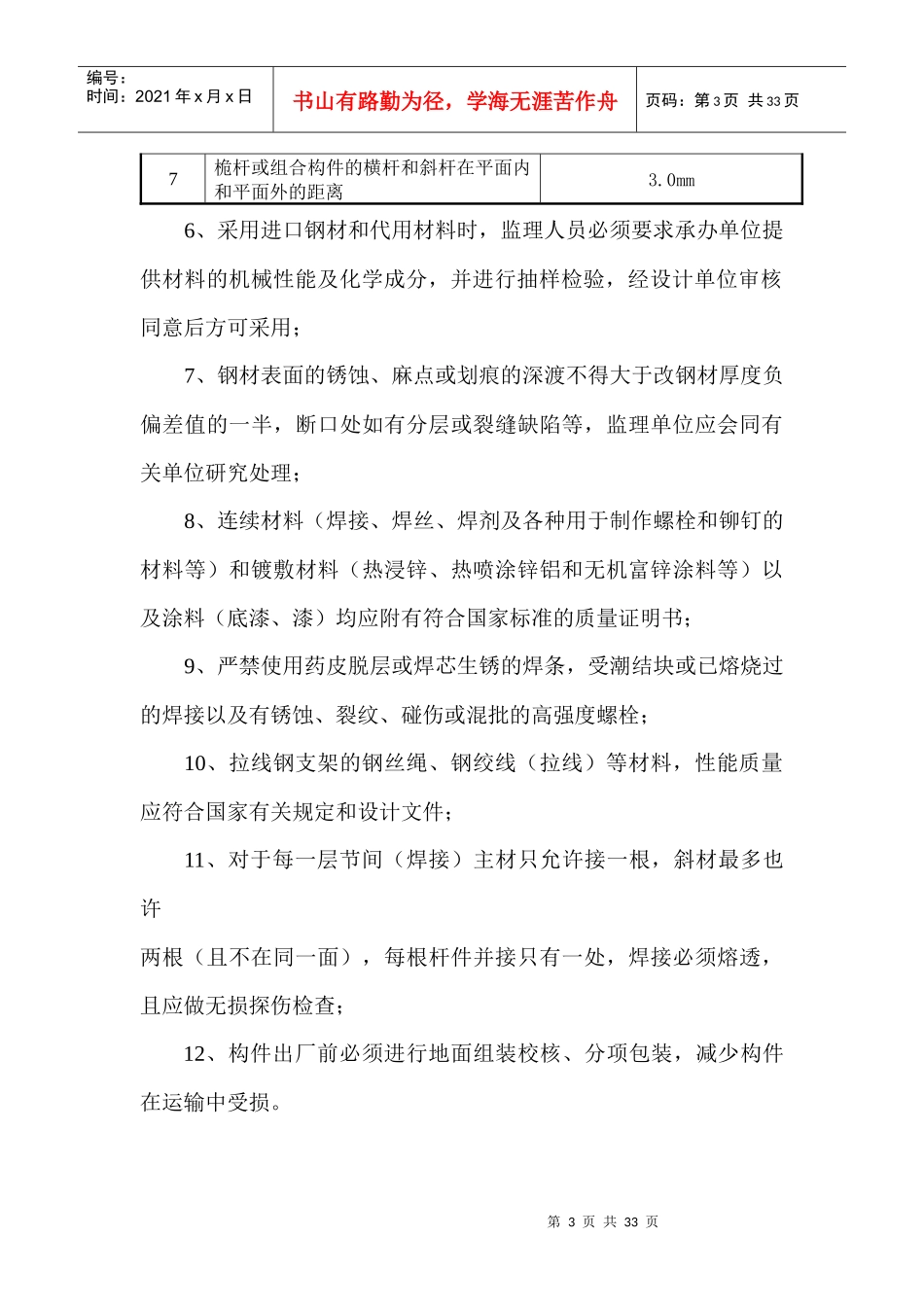

第1页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共33页水文缆道钢支架制安工程质量控制1进场材料的质量控制材料是钢支架制安工程的基础,材料质量是直接关系到工厂质量的重要部分。材料进场时,承包单位应填写进场报验单,并附钢材和其他材料质量证明单、试验报告报送监理单位。监理单位收到报验单后,应会同建设单位、承包单位一起对现场材料进行清点,检查材料的种类、数量、规格、质量是否符合设计要求,检查方法可自检、自测和取样送检。1.1钢支架基本用材料(原材料)检查1水泥出厂质量合格证和复试报告;2、钢材出厂质量合格证、试验报告和化学成分报告;3、焊条、焊剂质量应符合GB1308—85规定4、如采用新材料,要有鉴定证明、使用说明和检验报告;5、砖出厂质量报告(如果需要时)6、砂石质量情况7、外加剂出厂质量合格证和说明书。第2页共33页第1页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共33页1.2钢支架构件材料检查1、构件尺寸,规格应符合设计要求,如有变形必须进行矫正,并且要求在环境低于-160C时不得对构件进行冷矫正;2、构件防锈的镀层厚度要符合要求;3、构件数量、重量、质量应符合设计要求;4、对构件钢材进行抽样送检,钢材质量应符合GB700—88及GB1591—94规定。焊条应采用E43,质量应符合GB5118—85规定。连接螺栓应采用C级六角螺栓,其螺栓、螺母、垫圈应符合GB5780—86、GB95—85规定;5、构件外型和尺寸允许偏差应符合表1-1之规定表1-1构件外型和尺寸允许偏差表项次项目允许偏差1构件长度:当L≤5m当L>5m±2.0mm±3.0mm2钢支架的同一层构件、桅杆的各弦杆:长度相对差构件整体弯曲、局部弯曲L/1000,且不大于5mm被测长度的1/750且不大于3mm3法兰盘上的孔距:单个法兰盘上的孔距±7.0mm4组合构件各法兰盘相对应的孔距:当孔径≤Ф21.5mm当孔径≥Ф21.5mm±1.5mm±2.0mm5构件上的节点板:节点板在平面内偏移节点板在平面外偏移节点板在螺栓孔偏移1.0mm2.0mm1.0mm6有多个节点板时,任意两孔距或节点板上孔与基准线的距离:±1.5mm第3页共33页第2页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共33页7桅杆或组合构件的横杆和斜杆在平面内和平面外的距离3.0mm6、采用进口钢材和代用材料时,监理人员必须要求承办单位提供材料的机械性能及化学成分,并进行抽样检验,经设计单位审核同意后方可采用;7、钢材表面的锈蚀、麻点或划痕的深渡不得大于改钢材厚度负偏差值的一半,断口处如有分层或裂缝缺陷等,监理单位应会同有关单位研究处理;8、连续材料(焊接、焊丝、焊剂及各种用于制作螺栓和铆钉的材料等)和镀敷材料(热浸锌、热喷涂锌铝和无机富锌涂料等)以及涂料(底漆、漆)均应附有符合国家标准的质量证明书;9、严禁使用药皮脱层或焊芯生锈的焊条,受潮结块或已熔烧过的焊接以及有锈蚀、裂纹、碰伤或混批的高强度螺栓;10、拉线钢支架的钢丝绳、钢绞线(拉线)等材料,性能质量应符合国家有关规定和设计文件;11、对于每一层节间(焊接)主材只允许接一根,斜材最多也许两根(且不在同一面),每根杆件并接只有一处,焊接必须熔透,且应做无损探伤检查;12、构件出厂前必须进行地面组装校核、分项包装,减少构件在运输中受损。第4页共33页第3页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共33页2钢支架基础质量工程控制基础工程共分:①定位和测量放样;②土方开挖;③垫层浇砼;④模板支设;⑤钢筋绑扎;⑥砼浇灌;⑦地脚螺栓定位;⑧接地系统没设;⑨养护;⑩回填土等共10项。2.1定位划线按设计要求,依据地质勘探资料确定钢支架基础位置,需要变更必须经建设单位、监理单位代表确认,在测量基础位置确定后,要对照设计再次核实,保证其准确性。2.2土方开挖按照设计要求开挖,保证基础坑的长、宽、深,同时要注意地下文物的保护。2.3垫层浇砼基础坑挖好后,经夯实平整按设计要求浇灌垫层混凝土(一般为10cm左右),待混凝土硬化后再绑扎基础内的钢筋,浇灌基础混凝土。第5页共33页第4页共33页编号:时间:2021年x月x...
