9C%AB%E5%A4%8D%E4%B9%A0%E8%B5%84%E6%96%99[1]VIP专享VIP免费

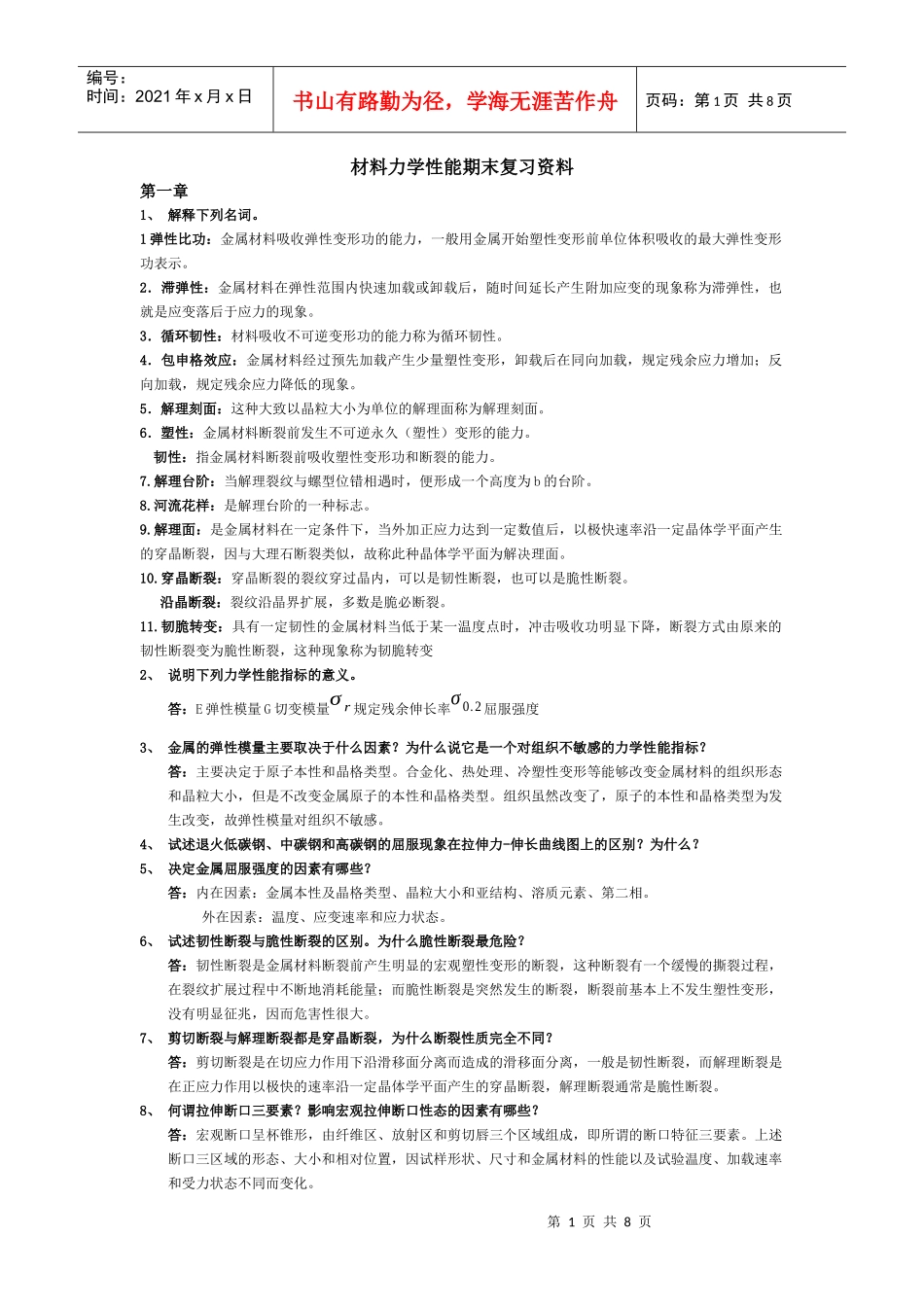

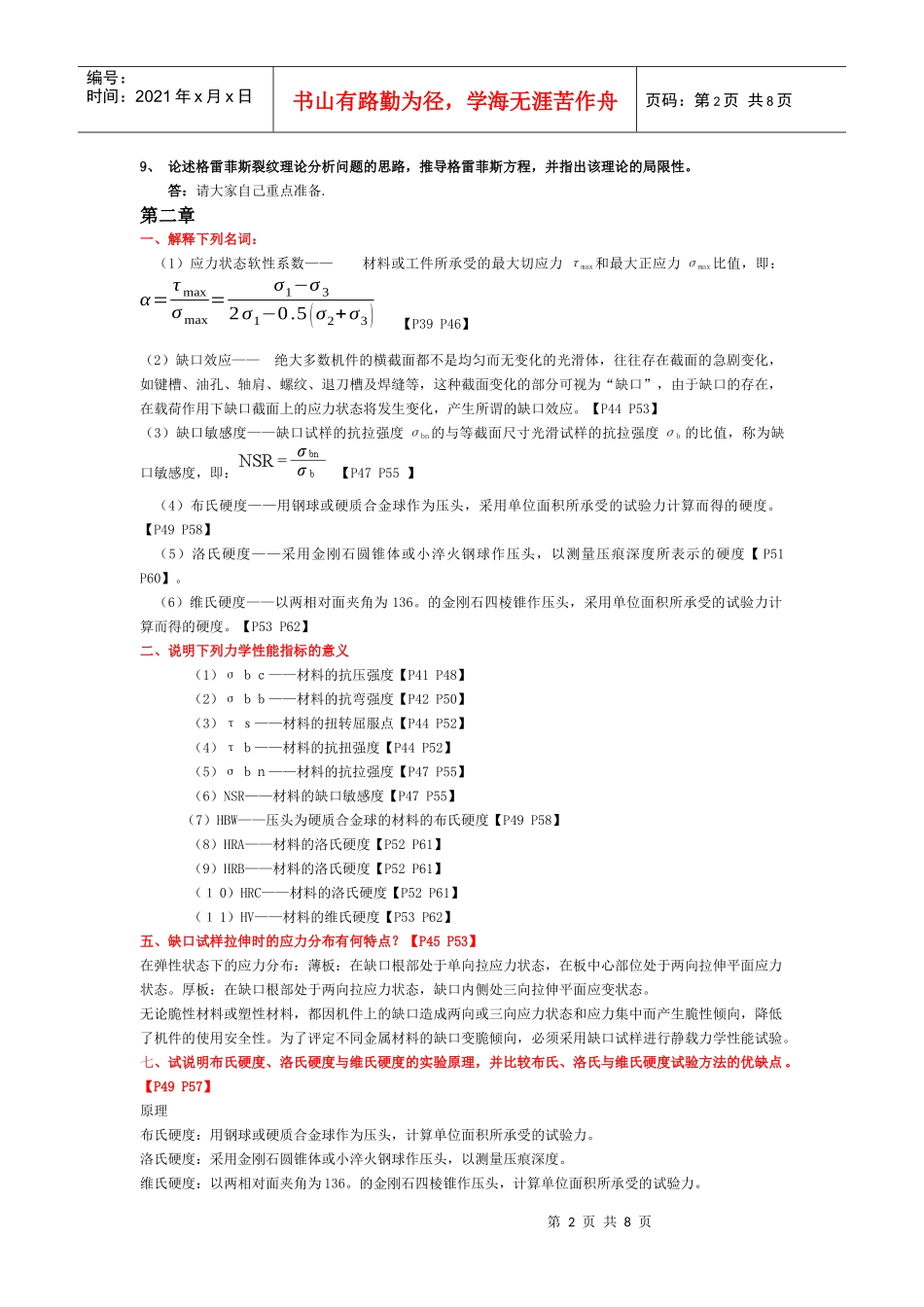

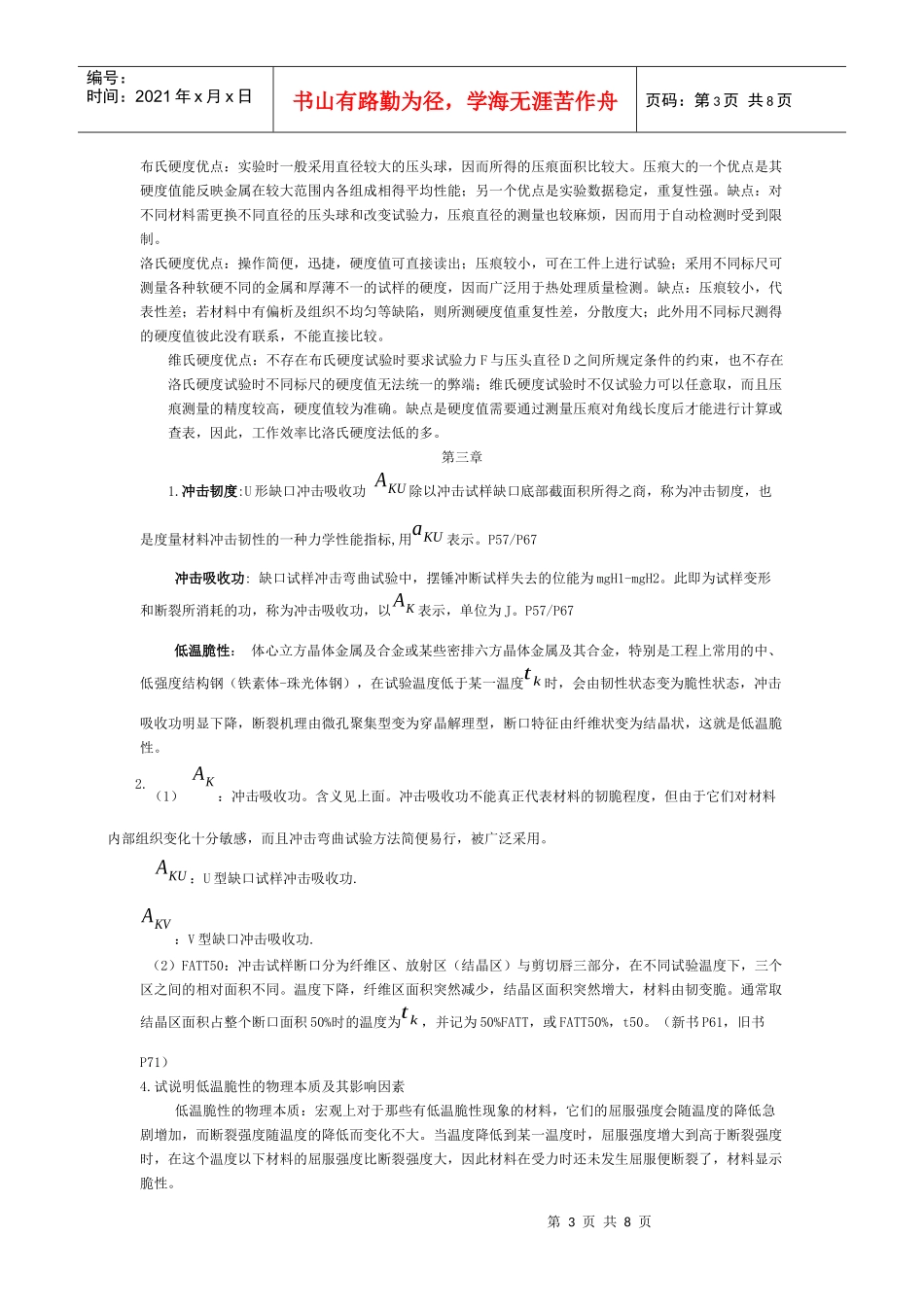

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页材料力学性能期末复习资料第一章1、解释下列名词。1弹性比功：金属材料吸收弹性变形功的能力，一般用金属开始塑性变形前单位体积吸收的最大弹性变形功表示。2．滞弹性：金属材料在弹性范围内快速加载或卸载后，随时间延长产生附加应变的现象称为滞弹性，也就是应变落后于应力的现象。3．循环韧性：材料吸收不可逆变形功的能力称为循环韧性。4．包申格效应：金属材料经过预先加载产生少量塑性变形，卸载后在同向加载，规定残余应力增加；反向加载，规定残余应力降低的现象。5．解理刻面：这种大致以晶粒大小为单位的解理面称为解理刻面。6．塑性：金属材料断裂前发生不可逆永久（塑性）变形的能力。韧性：指金属材料断裂前吸收塑性变形功和断裂的能力。7.解理台阶：当解理裂纹与螺型位错相遇时，便形成一个高度为b的台阶。8.河流花样：是解理台阶的一种标志。9.解理面：是金属材料在一定条件下，当外加正应力达到一定数值后，以极快速率沿一定晶体学平面产生的穿晶断裂，因与大理石断裂类似，故称此种晶体学平面为解决理面。10.穿晶断裂：穿晶断裂的裂纹穿过晶内，可以是韧性断裂，也可以是脆性断裂。沿晶断裂：裂纹沿晶界扩展，多数是脆必断裂。11.韧脆转变：具有一定韧性的金属材料当低于某一温度点时，冲击吸收功明显下降，断裂方式由原来的韧性断裂变为脆性断裂，这种现象称为韧脆转变2、说明下列力学性能指标的意义。答：E弹性模量G切变模量σr规定残余伸长率σ0.2屈服强度3、金属的弹性模量主要取决于什么因素？为什么说它是一个对组织不敏感的力学性能指标？答：主要决定于原子本性和晶格类型。合金化、热处理、冷塑性变形等能够改变金属材料的组织形态和晶粒大小，但是不改变金属原子的本性和晶格类型。组织虽然改变了，原子的本性和晶格类型为发生改变，故弹性模量对组织不敏感。4、试述退火低碳钢、中碳钢和高碳钢的屈服现象在拉伸力-伸长曲线图上的区别？为什么？5、决定金属屈服强度的因素有哪些？答：内在因素：金属本性及晶格类型、晶粒大小和亚结构、溶质元素、第二相。外在因素：温度、应变速率和应力状态。6、试述韧性断裂与脆性断裂的区别。为什么脆性断裂最危险？答：韧性断裂是金属材料断裂前产生明显的宏观塑性变形的断裂，这种断裂有一个缓慢的撕裂过程，在裂纹扩展过程中不断地消耗能量；而脆性断裂是突然发生的断裂，断裂前基本上不发生塑性变形，没有明显征兆，因而危害性很大。7、剪切断裂与解理断裂都是穿晶断裂，为什么断裂性质完全不同？答：剪切断裂是在切应力作用下沿滑移面分离而造成的滑移面分离，一般是韧性断裂，而解理断裂是在正应力作用以极快的速率沿一定晶体学平面产生的穿晶断裂，解理断裂通常是脆性断裂。8、何谓拉伸断口三要素？影响宏观拉伸断口性态的因素有哪些？答：宏观断口呈杯锥形，由纤维区、放射区和剪切唇三个区域组成，即所谓的断口特征三要素。上述断口三区域的形态、大小和相对位置，因试样形状、尺寸和金属材料的性能以及试验温度、加载速率和受力状态不同而变化。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页9、论述格雷菲斯裂纹理论分析问题的思路，推导格雷菲斯方程，并指出该理论的局限性。答：请大家自己重点准备.第二章一、解释下列名词：（1）应力状态软性系数——材料或工件所承受的最大切应力τmax和最大正应力σmax比值，即：α=τmaxσmax=σ1−σ32σ1−0.5(σ2+σ3)【P39P46】（2）缺口效应——绝大多数机件的横截面都不是均匀而无变化的光滑体，往往存在截面的急剧变化，如键槽、油孔、轴肩、螺纹、退刀槽及焊缝等，这种截面变化的部分可视为“缺口”，由于缺口的存在，在载荷作用下缺口截面上的应力状态将发生变化，产生所谓的缺口效应。【P44P53】（3）缺口敏感度——缺口试样的抗拉强度σbn的与等截面尺寸光滑试样的抗拉强度σb的比值，称为缺口敏感度，即：【P47P55】（4）布氏硬度——用钢球或硬质合金球作为压头，采用单位面积所承受的试验力计算而得的硬度。【P49...
