市政小构件质量通病预防措施(DOC11页)VIP免费

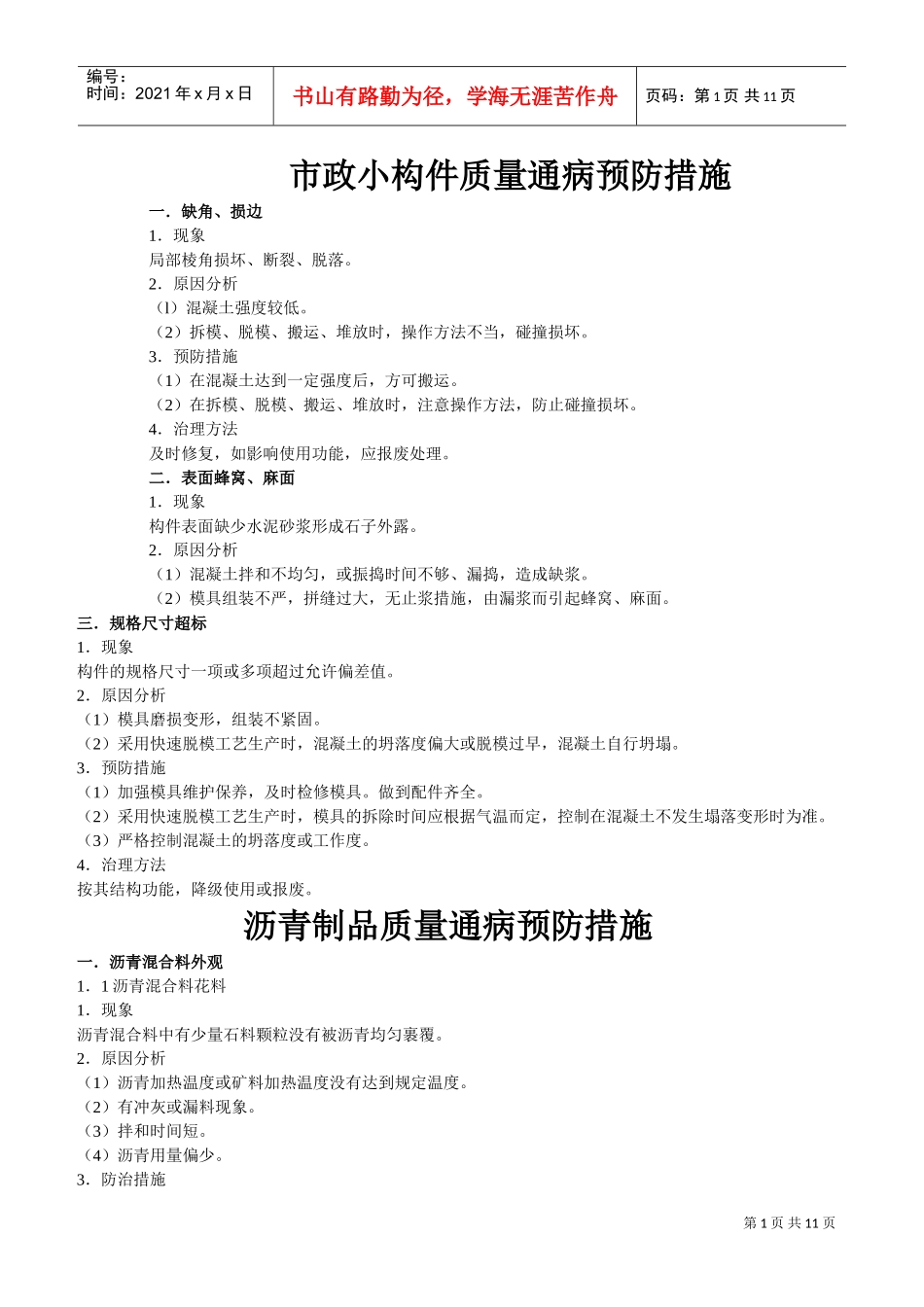

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页市政小构件质量通病预防措施一．缺角、损边1．现象局部棱角损坏、断裂、脱落。2．原因分析（l）混凝土强度较低。（2）拆模、脱模、搬运、堆放时，操作方法不当，碰撞损坏。3．预防措施（1）在混凝土达到一定强度后，方可搬运。（2）在拆模、脱模、搬运、堆放时，注意操作方法，防止碰撞损坏。4．治理方法及时修复，如影响使用功能，应报废处理。二．表面蜂窝、麻面1．现象构件表面缺少水泥砂浆形成石子外露。2．原因分析（1）混凝土拌和不均匀，或振捣时间不够、漏捣，造成缺浆。（2）模具组装不严，拼缝过大，无止浆措施，由漏浆而引起蜂窝、麻面。三．规格尺寸超标1．现象构件的规格尺寸一项或多项超过允许偏差值。2．原因分析（1）模具磨损变形，组装不紧固。（2）采用快速脱模工艺生产时，混凝土的坍落度偏大或脱模过早，混凝土自行坍塌。3．预防措施（1）加强模具维护保养，及时检修模具。做到配件齐全。（2）采用快速脱模工艺生产时，模具的拆除时间应根据气温而定，控制在混凝土不发生塌落变形时为准。（3）严格控制混凝土的坍落度或工作度。4．治理方法按其结构功能，降级使用或报废。沥青制品质量通病预防措施一．沥青混合料外观1．1沥青混合料花料1．现象沥青混合料中有少量石料颗粒没有被沥青均匀裹覆。2．原因分析（1）沥青加热温度或矿料加热温度没有达到规定温度。（2）有冲灰或漏料现象。（3）拌和时间短。（4）沥青用量偏少。3．防治措施第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页（1）沥青温度或矿料温度须加热到规定温度。（2）加强设备维修和保养。（3）适当增加拌和时间。（4）按马歇尔试验设计方法找出最佳沥青用量。1．2沥青混合料粗细分离1．现象沥青混合料中粗、细颗粒明显分离。2．原因分析（1）沥青或集料温度过低，沥青混合料拌制温度没有达到规定要求。（2）冷集料进料不均匀。（3）细集料过多。（4）拌和时间短。（5）振动筛频率偏小，过筛不清，大仓中有小颗粒集料。3．防治措施（l）严格执行操作规程，将沥青和集料加热到规定温度使沥青混合料拌制温度达到规定温度。（2）控制冷集料进料比例和速度。（3）适当减少细集料用量。（4）适当延长拌和时间。（5）改进设备，使振动筛频率达到要求。1．3沥青混合料结团、结块1．现象沥青混合料中，细集料和沥青结成呈椭圆形状或扁平状，直径或外径尺寸超过10mm团块。2．原因分析（1）填料和沥青用量偏多。（2）原材料中集料有泥团。（3）0～5mm细集料含水量过高，或含粉量高。（4）拌缸死角、或者拌缸壁积料，被沥青粘附后成块状下坠。3．防治措施（1）适当减少填料和沥青用量，生产前通过马歇尔试验，确定标准配合比。见附表2或附表3。（2）严格控制原材料进厂质量，不合格原材料不得投入生产。见表1．1－16，表1．1－19，表1．1—8。（3）0～5mm细集料堆放应有防雨棚，防止雨水进入。采购0～5mm材料时应控制好质量，对含粉量高的细集料在使用时适当增加3～5mm颗粒含量。见表1．1-17或表1．1-18。（4）经常清除拌缸内积料。1．4沥青混合料干枯1．现象沥青混合料温度超过规定的出厂温度或低于规定的出厂温度。沥青混合料温度高，冒青烟，表面没有光泽。沥青混合料温度低，显得干硬，尤其粗集料上沥青包裹不足，这种沥青混合料强度低，不易压实，易松散。2．原因分析（1）燃油泵压力过高。（2）集料含水量或高或低。（3）冷集料进料速度不均匀，集料进料比例控制不当。第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页（4）温度仪表显示失准，导致工人误操作。3．防治措施（1）根据集料含水量的变化，适当调整燃烧压力，使集料温度达到规定温度（见附录1）。（2）控制好粗细集料进料比例及速度。（3）加强仪表维修和保养工作。（4）加强生产过程检测工作，及时调整、维修的温度仪表。1．5沥青混合料松散1．现象沥青混合料没有粘结力，出现松散。2．原因分析（1）沥青加热温度太高，致使沥青老化，粘结力下降或没有粘结力。（2）没有按...
