第1页共53页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共53页塑胶制品质量技术手册第一章机械识图简介我国现采用的机械制图是国家标准《机械制图》(GB4457)制图基本知识:1.图纸幅面:A.制图样时,图纸优先选用下列六种基本幅面尺寸,其中A0为最大,A5为最小;A0:841X1189A1:594X841A2:420X594A3:297X420A4:210X294A5:148X210B.图纸可横放可竖放;C.边框右下角应有标题栏;D.比例:图样中机件要素的线性尺寸与相应的实际机件要素的线性尺寸之比
E.绘制同一机各个视图应采用相同的比例,并在标题栏填写;F.在图形中孔径或薄片厚度≤2mm以及斜度和锥度较小时,可不按比例而夸大画出;3
正投影法:投影线与投影面垂直的投影法;A
点的投影;B
线的投影;c
面的投影;4
零件图的内容:(一个完整的零件图应包括下列四个方面的内容):A
一组视图(包括视图、剖视、剖面等)--用以表达零件的形状;B
完整的尺寸--用以确定零件各部分结构、形状、大小和相对位置;C
技术要求--说明零件在制造和检验时应达到的要求;如粗糙度、公差与配合、热处理等;D
标题栏--说明零件物名称、材料、数量及必要的签署;5.视图的分类:视图一般分为:基本视图、斜视图、局部视图、旋转视图;(1)
基本视图:将机件放在个正方形的盒中,将机件分别向这六个面进行投影,得到六个基本视图;(2)
斜视图:机件向不平于任何一个基本投影面的平面投影所得的视图:(3)
局部视图:将机件某一部分向基本投影面进行投影所得的图形;(4)

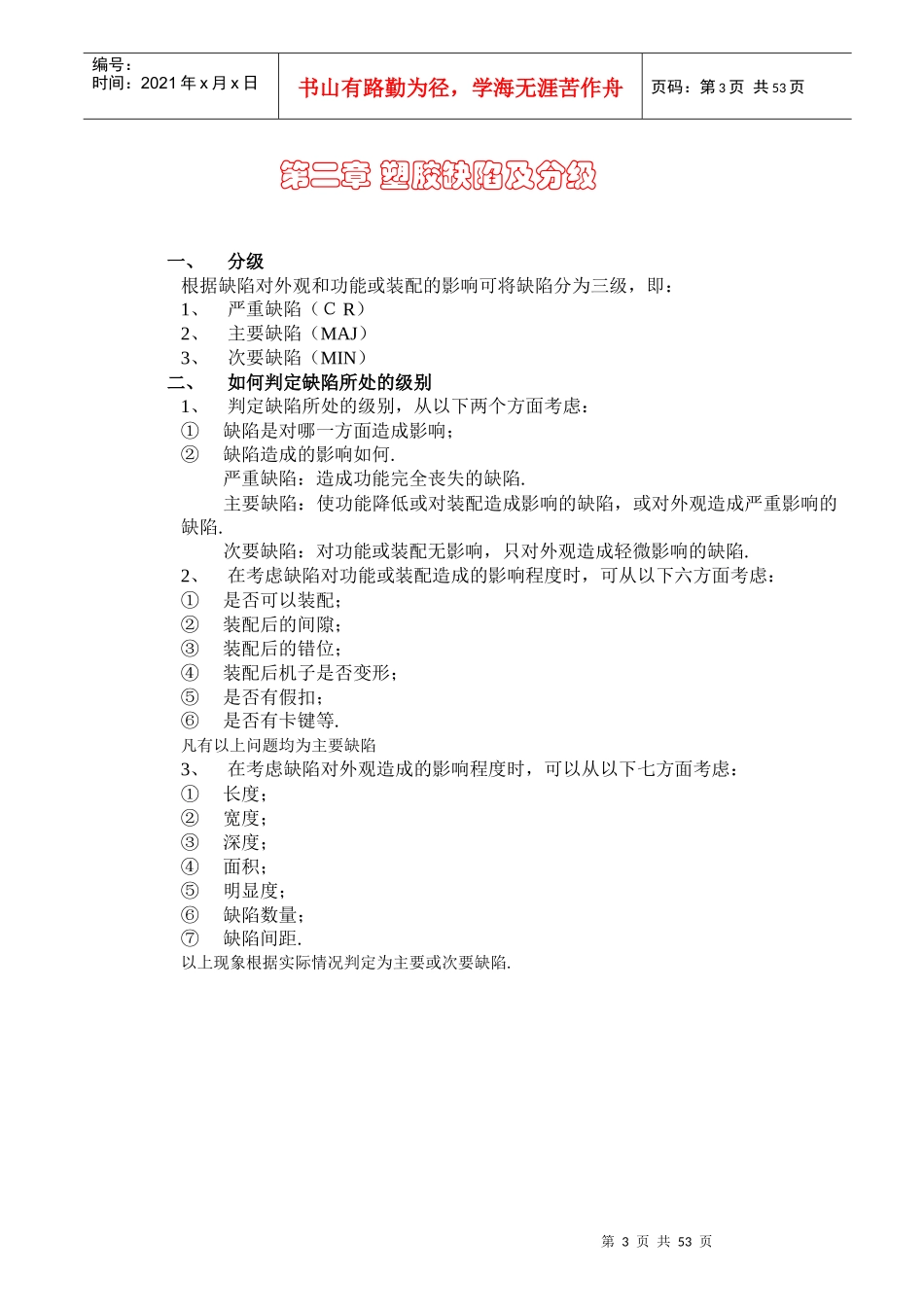

旋转视图:当机件的倾斜部分具有旋转轴线时,可以假想将倾斜部分转到某一选定的基本投影面平行,然后再与该投影面投影所得的图形;6.剖视图:假想用一剖切平面通过机件的对称中心线,把机件剖开,将处在观察者与剖切之间的部分移去,而
