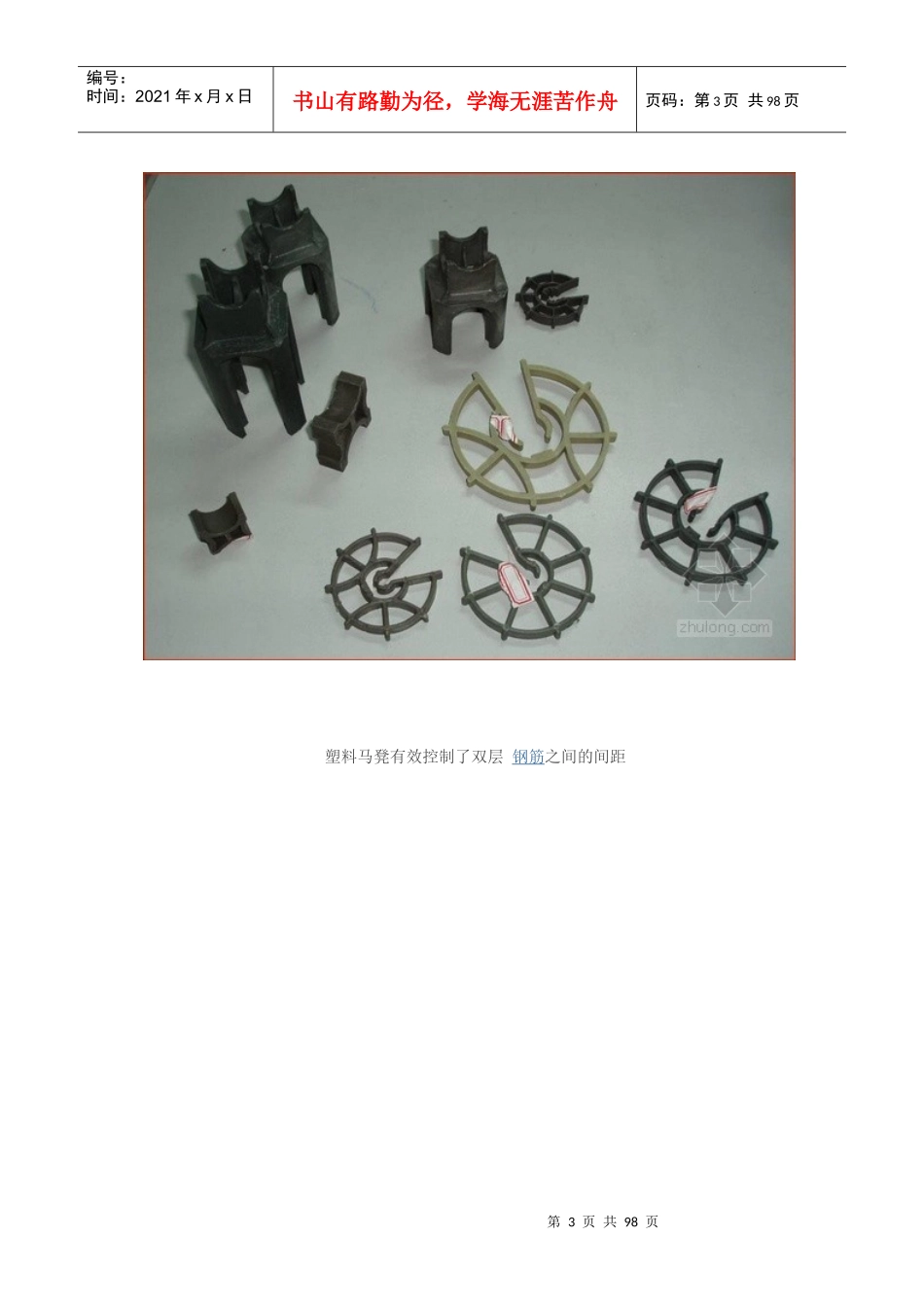

第1页共98页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共98页优质工程图片集工程由地下一层商铺，地上2栋33层标准层住宅成。建筑面积：总计55253.72m2。建筑总高均为109.5m。该工程设计框架剪力墙结构，住宅部分为混凝土剪力墙结构。抗震设防烈度为6度。剪力墙抗震等级为三级（框架柱为四级）。本工程为丙类建筑，结构安全等级为二级。设计使用耐久年限为50年。建筑耐火等级为一级。屋面防水等级为Ⅱ级。轴线投测到构件上第2页共98页第1页共98页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共98页一、钢筋工程新型塑料垫块第3页共98页第2页共98页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共98页塑料马凳有效控制了双层钢筋之间的间距第4页共98页第3页共98页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共98页塑料马凳有效控制了双层钢筋之间的间距第5页共98页第4页共98页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共98页对浇筑混凝土过程中容易受踩踏的部位采用改进过的长铁板凳控制双层钢筋间距，效果良好。第6页共98页第5页共98页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共98页第7页共98页第6页共98页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共98页竖向钢筋采用卡具式塑料垫块定位竖向钢筋采用卡具式塑料垫块定位1第8页共98页第7页共98页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共98页板底采用塑料垫块控制保护层。第9页共98页第8页共98页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共98页第10页共98页第9页共98页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共98页二、模板工程采用木模施工工艺。模板进场后，首先对模板涂刷清机油，放置一周后使用。使用前再涂刷非油性脱模剂，能有效保护模板，提高脱模性能，确保混凝土观感质量。第11页共98页第10页共98页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共98页配模时梁柱节点、梁梁节点作为工序控制的重点，对确保混凝土成型后的观感质量非常重要。第12页共98页第11页共98页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共98页第13页共98页第12页共98页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共98页楼面模板铺设方法第14页共98页第13页共98页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页共98页吊模位置采用同强度、等厚度的混凝土垫块控制，确保吊模不下沉。第15页共98页第14页共98页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第15页共98页柱墙模板采用高强螺杆进行加固，确保柱墙断面准确。第16页共98页第15页共98页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第16页共98页第17页共98页第16页共98页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第17页共98页外墙上下层接缝处预留模板加固连接件，使其接缝严密。第18页共98页第17页共98页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第18页共98页内置连接螺杆第19页共98页第18页共98页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第19页共98页外侧固定方式第20页共98页第19页共98页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第20页共98页可拆卸连接螺杆第21页共98页第20页共98页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第21页共98页上层柱模根部加固示意第22页共98页第21页共98页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第22页共98页使用外墙连接件拆模后的接缝效果第23页共98页第22页共98页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第23页共98页预埋锥体连接件拔除后的效果梁柱断面采用“步步紧”进行加固，大...
