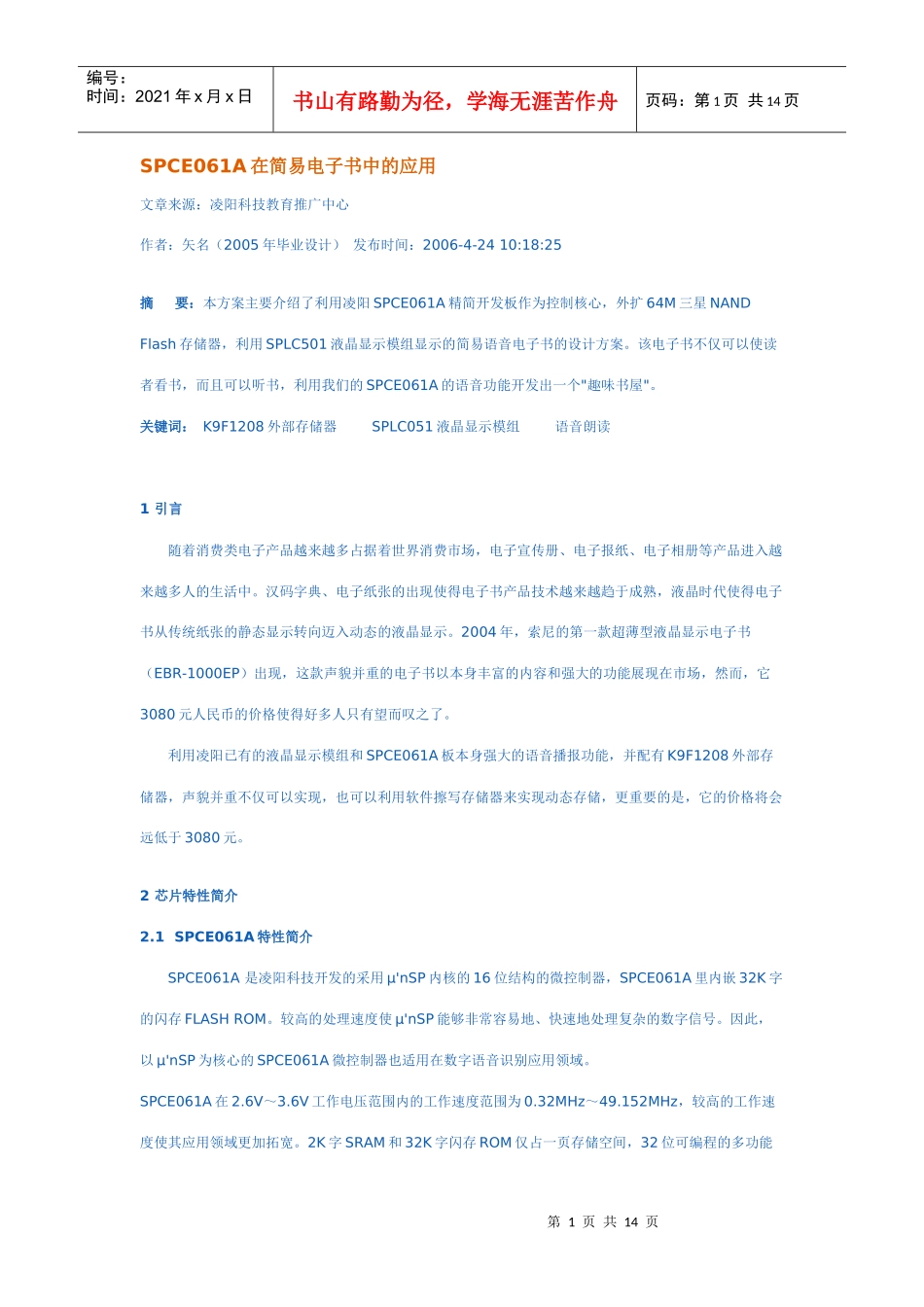

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页SPCE061A在简易电子书中的应用文章来源：凌阳科技教育推广中心作者：矢名（2005年毕业设计）发布时间：2006-4-2410:18:25摘要：本方案主要介绍了利用凌阳SPCE061A精简开发板作为控制核心，外扩64M三星NANDFlash存储器，利用SPLC501液晶显示模组显示的简易语音电子书的设计方案。该电子书不仅可以使读者看书，而且可以听书，利用我们的SPCE061A的语音功能开发出一个"趣味书屋"。关键词：K9F1208外部存储器SPLC051液晶显示模组语音朗读1引言随着消费类电子产品越来越多占据着世界消费市场，电子宣传册、电子报纸、电子相册等产品进入越来越多人的生活中。汉码字典、电子纸张的出现使得电子书产品技术越来越趋于成熟，液晶时代使得电子书从传统纸张的静态显示转向迈入动态的液晶显示。2004年，索尼的第一款超薄型液晶显示电子书（EBR-1000EP）出现，这款声貌并重的电子书以本身丰富的内容和强大的功能展现在市场，然而，它3080元人民币的价格使得好多人只有望而叹之了。利用凌阳已有的液晶显示模组和SPCE061A板本身强大的语音播报功能，并配有K9F1208外部存储器，声貌并重不仅可以实现，也可以利用软件擦写存储器来实现动态存储，更重要的是，它的价格将会远低于3080元。2芯片特性简介2.1SPCE061A特性简介SPCE061A是凌阳科技开发的采用μ'nSP内核的16位结构的微控制器，SPCE061A里内嵌32K字的闪存FLASHROM。较高的处理速度使μ'nSP能够非常容易地、快速地处理复杂的数字信号。因此，以μ'nSP为核心的SPCE061A微控制器也适用在数字语音识别应用领域。SPCE061A在2.6V～3.6V工作电压范围内的工作速度范围为0.32MHz～49.152MHz，较高的工作速度使其应用领域更加拓宽。2K字SRAM和32K字闪存ROM仅占一页存储空间，32位可编程的多功能第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页I/O端口；两个16位定时器/计数器；32768Hz实时时钟；低电压复位/监测功能；8通道10位模-数转换输入功能并具有内置自动增益控制功能的麦克风输入方式；双通道10位DAC方式的音频输出功能……。SPCE061A是数字声音和语音识别产品的一种最经济的应用。特性：◆16位μ'nSP微处理器；◆工作电压：内核工作电压VDD为2.6～3.6V(CPU)，IO口工作电压VDDH为VDD～5.5V(I/O)；◆CPU时钟：0.32MHz～49.152MHz；◆内置2K字SRAM；◆内置32K闪存ROM；◆可编程音频处理；◆晶体振荡器；◆系统处于备用状态下(时钟处于停止状态)，耗电小于2μA@3.6V；◆2个16位可编程定时器/计数器(可自动预置初始计数值)；◆2个10位DAC(数-模转换)输出通道；◆32位通用可编程输入/输出端口；◆14个中断源可来自定时器A/B，时基，2个外部时钟源输入，键唤醒；◆具备触键唤醒的功能；◆使用凌阳音频编码SACM_S240方式(2.4K位/秒)，能容纳210秒的语音数据；◆锁相环PLL振荡器提供系统时钟信号；◆32768Hz实时时钟；◆7通道10位电压模-数转换器(ADC)和单通道声音模-数转换器◆声音模-数转换器输入通道内置麦克风放大器和自动增益控制(AGC)功能；◆具备串行设备接口；第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页◆低电压复位(LVR)功能和低电压监测(LVD)功能；◆内置在线仿真板(ICE，In-CircuitEmulator)接口。2.2SPLC501液晶显示模组特性简介SPLC501液晶显示模组为128*64点阵，面板采用SIN（SuperTwistedNematic）超扭曲相列技术制成并且由128segment和64common组成。LCM非常容易通过接口被访问。SPLC501是凌阳的一款液晶显示模组，其主要特性有：◆显示模式：黄色模式SIN液晶◆显示格式：128*64点阵地图形液晶显示◆输入数据：兼容68/80系列MPU数据输入◆背光：黄绿色LED◆模块尺寸：72.8（长）×73.6（宽）×9.5（高）mm◆视屏尺寸：54.84（长）×35.79（宽）mm◆点大小：0.42（宽）×0.51（长）mm◆像素尺寸：0.46（宽）×0.56（长）mm2.3K9F1208存储器特性简介K9F1208是一个64M×8bit与非门Flash存储器。其特性有：◆工作电压：2.7V～3.6V◆存储器单元结...
