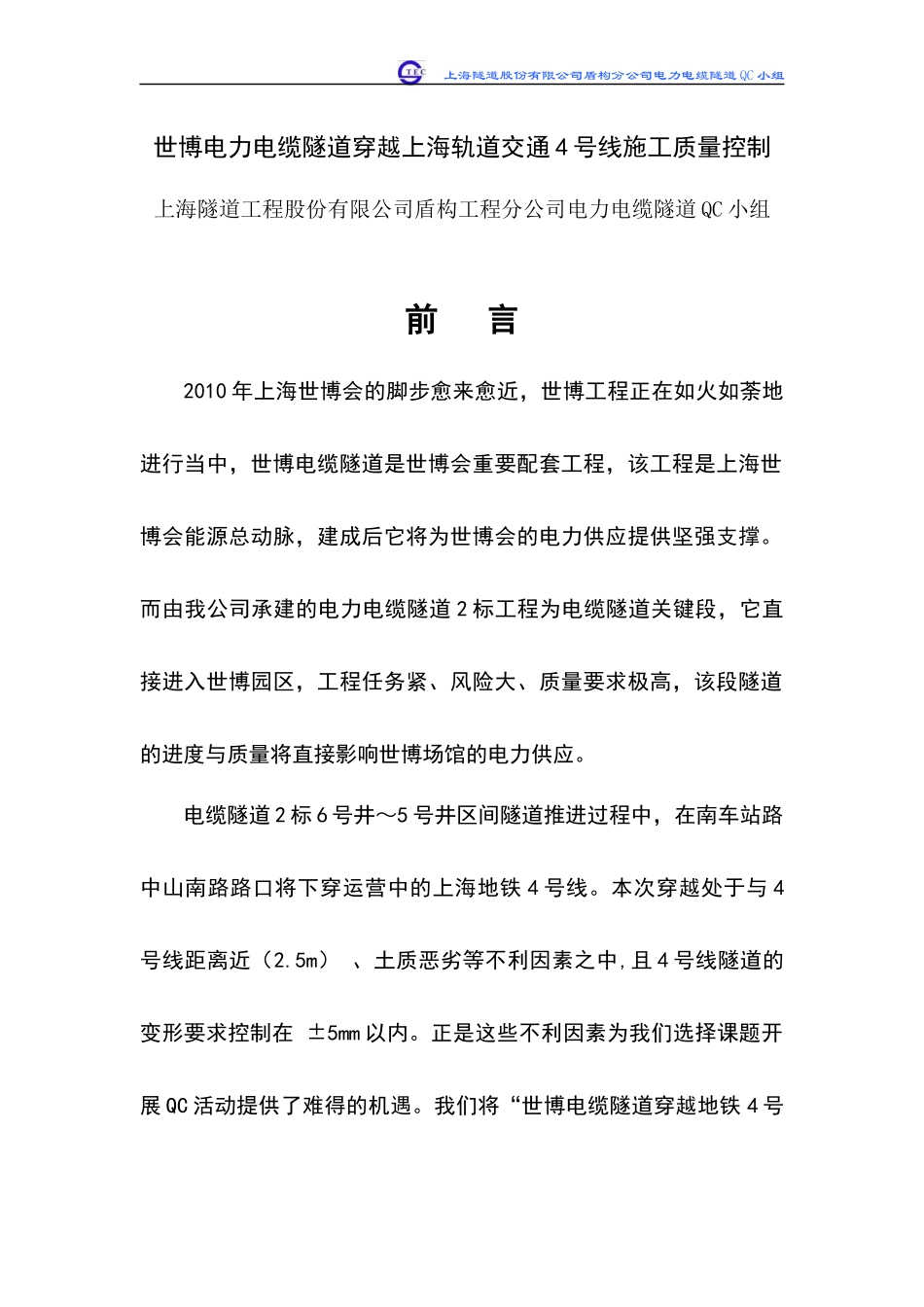

上海隧道股份有限公司盾构分公司电力电缆隧道QC小组世博电力电缆隧道穿越上海轨道交通4号线施工质量控制上海隧道工程股份有限公司盾构工程分公司电力电缆隧道QC小组前言2010年上海世博会的脚步愈来愈近，世博工程正在如火如荼地进行当中，世博电缆隧道是世博会重要配套工程，该工程是上海世博会能源总动脉，建成后它将为世博会的电力供应提供坚强支撑。而由我公司承建的电力电缆隧道2标工程为电缆隧道关键段，它直接进入世博园区，工程任务紧、风险大、质量要求极高，该段隧道的进度与质量将直接影响世博场馆的电力供应。电缆隧道2标6号井～5号井区间隧道推进过程中，在南车站路中山南路路口将下穿运营中的上海地铁4号线。本次穿越处于与4号线距离近（2.5m）、土质恶劣等不利因素之中,且4号线隧道的变形要求控制在±5mm以内。正是这些不利因素为我们选择课题开展QC活动提供了难得的机遇。我们将“世博电缆隧道穿越地铁4号上海隧道股份有限公司盾构分公司电力电缆隧道QC小组线施工质量控制”确定为我们QC小组的攻关课题，就是希望通过对该课题的攻关，将为电缆隧道在后续施工中继续穿越轨道交通6号线、8号线提供参考性极强的第一手资料，同时也为我们或兄弟单位今后开展类似施工提供有益的参考。我小组曾于08年4月参加“真龙杯”全国QC成果发表赛获得一等奖，同年9月荣获全国优秀质量管理小组称号。第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共30页1课题概况北京西路～华夏西路电力电缆隧道工程是世博会配套工程，连接市中心的世博500KV变电站和中环的三林500KV变电站，两站直线距离约11.5KM。建成后将是2010年上海世博会的能源总动脉。本工程在电力电缆隧道全线中为2标，主要工作量为连接浦西6号井、5号井、4号井，浦东10号井、9号井、8号井的四条区间隧道，隧道内径5.5m、外径6.2m。全线走向及井位见下图。（蓝色框内为电缆隧道2标区间）图1电力电缆隧道平面位置图管片间防水分两种：一种是通用的，采用两道防水层，其中一道是三元乙丙橡胶和遇水膨胀橡胶复合而成的弹性橡胶密封垫，另一道为遇水膨胀止水条。弹性橡胶密封垫设置在管片的止水槽内，遇水膨胀止水条设置在弹性橡胶密封垫的外侧；另一种是在电缆隧道穿越地铁线路时采用的特殊防水构造，即在管片的内弧面增加一道聚氨酯膨胀挡水条。图2聚氨酯膨胀挡水条世博500KV变电站三林500KV变电站电缆隧道2标电缆隧道2标第2页共30页第1页共30页轨道交通4号线(上行线)轨道交通4号线(下行线)⑦-2⑦-1⑦-1⑥⑤－12①④③②6.4m2.5m编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共30页电缆隧道区间盾构在6号工作井向5号工作井推进时将下穿运营中的地铁4号线，电力电缆隧道顶部与4号线上行线底部的垂直距离为6.4m，与4号线下行线底部的垂直距离为2.5m。电缆隧道盾构在4号线下部的曲线为R500的平曲线，隧道坡度为25‰。穿越段剖面图如下图所示：图3穿越段地质剖面图根据业主提供的物探资料显示：地铁4号线所处里程为SK28+950。地铁4号线上行线、下行线走向与区间隧道夹角约为123°，位于238环～253环上方。地铁隧道与区间隧道平面位置关系详见图1.1-04。图4地铁4号线与电缆隧道相对位置6#工作井南车站路中山南一路第3页共30页第2页共30页制表人：田瑞端编制日期：2009.1.26编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共30页2.QC课题小组介绍小组最早成立时间：2008年05月。表1小组成员介绍姓名性别文化程度职务（称）组内分工培训情况顾春华男本科盾构分公司总经理组长小组成员经过质量TQC知识培训，人均24课时/年王旋东男本科项目经理副组长崔晋征男本科党支部书记副组长钱晓华男大专项目总工程师对策陈晓男中专项目经理助理调查实施陈振鹏男本科项目经理助理分析实施田瑞端男本科质量员（发布员）调查实施王骞男大专材料员统计实施张继润男本科统计员统计宫玮清男本科测量员实施张诤男大专安全员实施表2小组活动情况表小组活动日期：2008年07月15日～2009年1月25日小组类型攻关型小组注册编号沪隧股盾－08－05课题注册编号活动阶段穿越前期穿越过...
