浅议红砂岩路基的处理原则与施工工艺VIP专享VIP免费

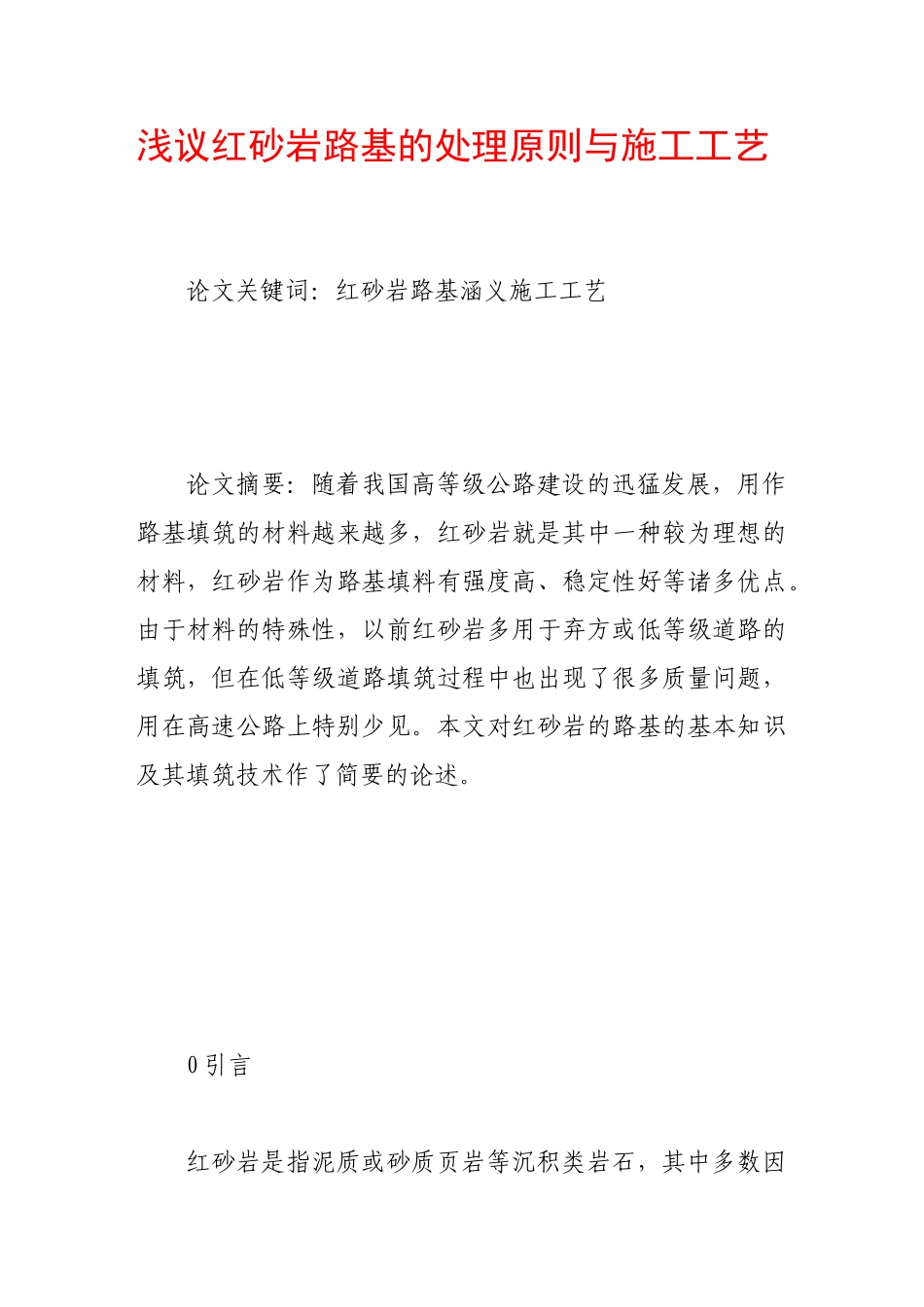

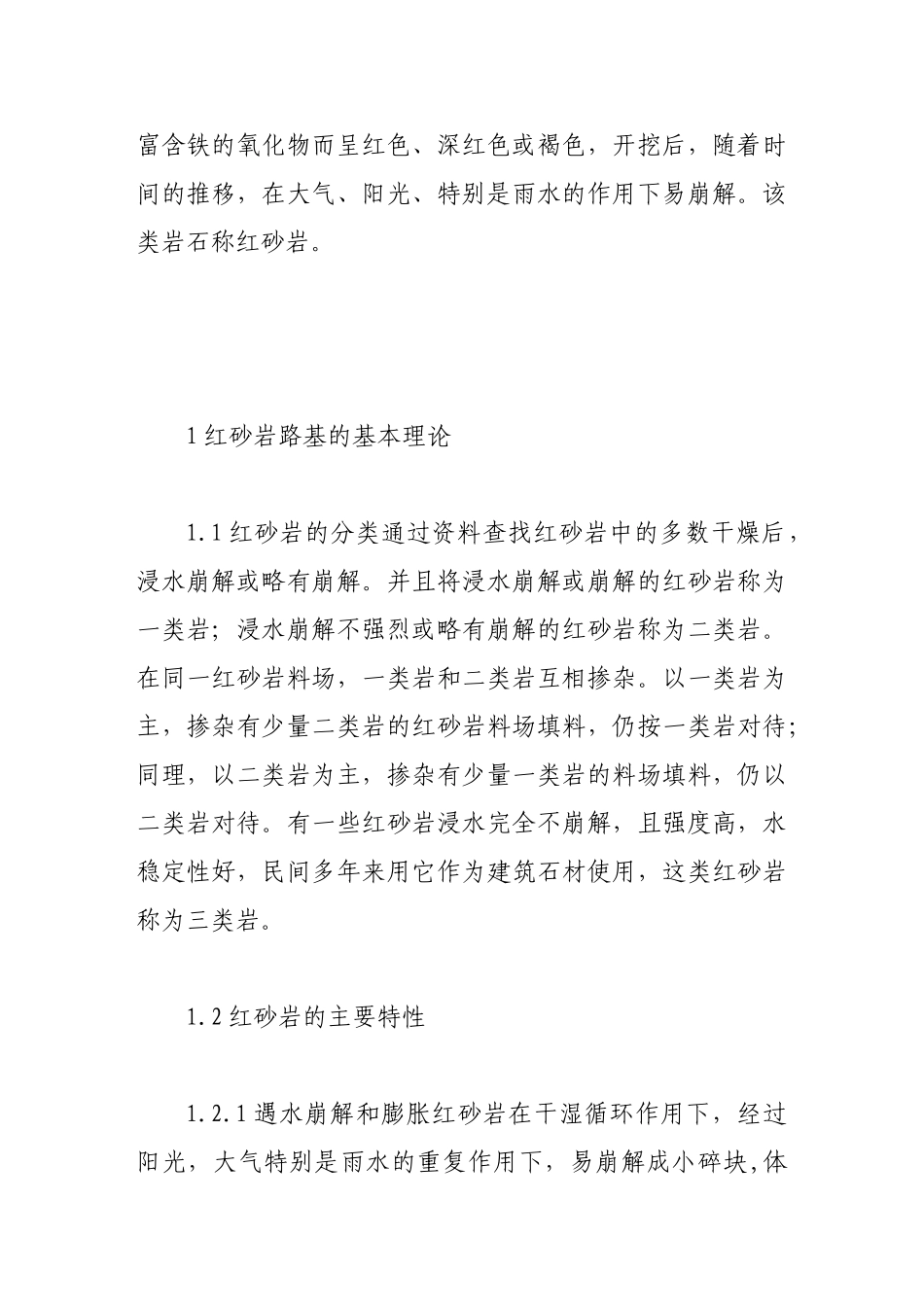

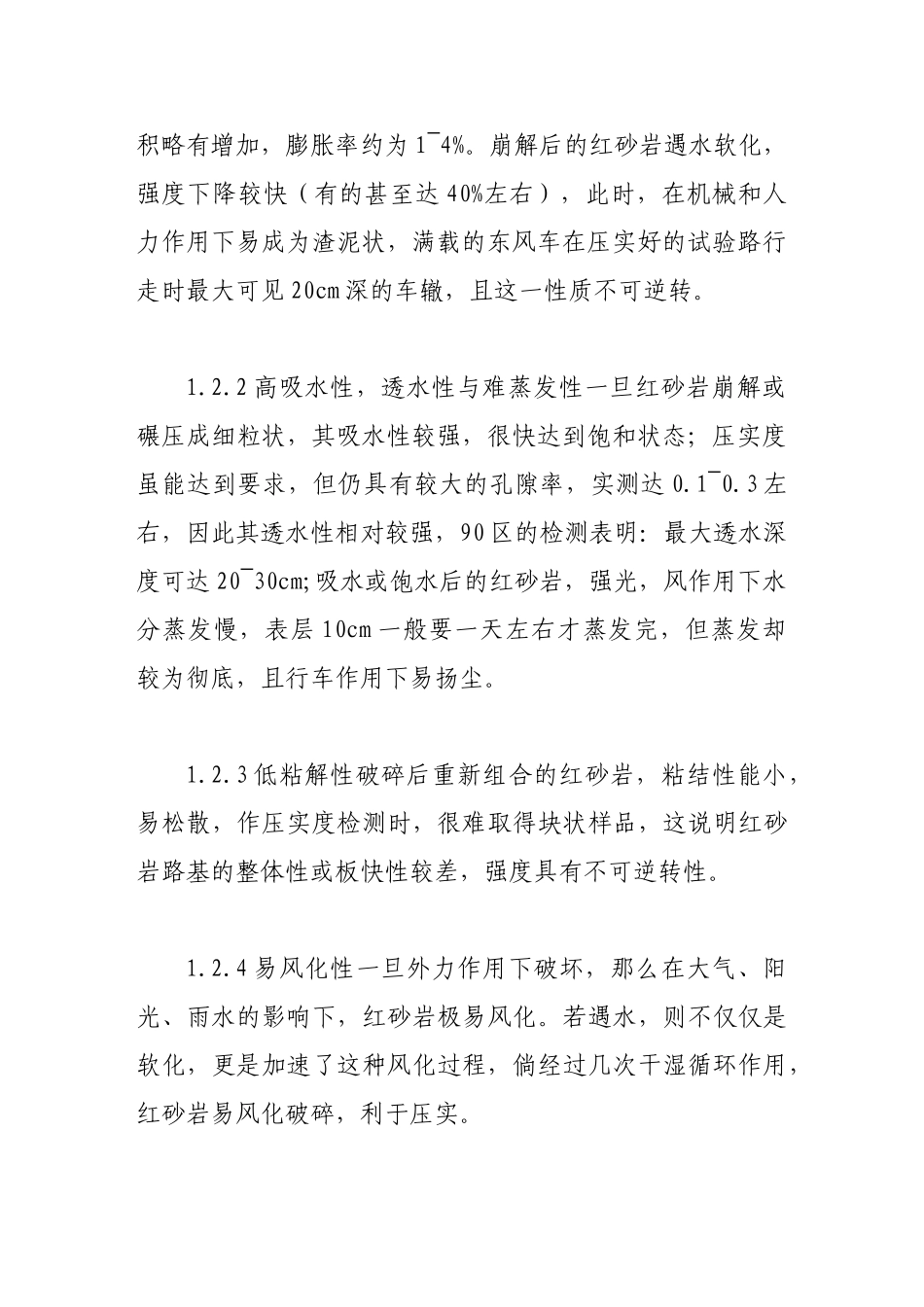

浅议红砂岩路基的处理原则与施工工艺论文关键词：红砂岩路基涵义施工工艺论文摘要：随着我国高等级公路建设的迅猛发展，用作路基填筑的材料越来越多，红砂岩就是其中一种较为理想的材料，红砂岩作为路基填料有强度高、稳定性好等诸多优点。由于材料的特殊性，以前红砂岩多用于弃方或低等级道路的填筑，但在低等级道路填筑过程中也出现了很多质量问题，用在高速公路上特别少见。本文对红砂岩的路基的基本知识及其填筑技术作了简要的论述。0引言红砂岩是指泥质或砂质页岩等沉积类岩石，其中多数因富含铁的氧化物而呈红色、深红色或褐色，开挖后，随着时间的推移，在大气、阳光、特别是雨水的作用下易崩解。该类岩石称红砂岩。1红砂岩路基的基本理论1.1红砂岩的分类通过资料查找红砂岩中的多数干燥后，浸水崩解或略有崩解。并且将浸水崩解或崩解的红砂岩称为一类岩；浸水崩解不强烈或略有崩解的红砂岩称为二类岩。在同一红砂岩料场，一类岩和二类岩互相掺杂。以一类岩为主，掺杂有少量二类岩的红砂岩料场填料，仍按一类岩对待；同理，以二类岩为主，掺杂有少量一类岩的料场填料，仍以二类岩对待。有一些红砂岩浸水完全不崩解，且强度高，水稳定性好，民间多年来用它作为建筑石材使用，这类红砂岩称为三类岩。1.2红砂岩的主要特性1.2.1遇水崩解和膨胀红砂岩在干湿循环作用下，经过阳光，大气特别是雨水的重复作用下，易崩解成小碎块,体积略有增加，膨胀率约为1~4%。崩解后的红砂岩遇水软化，强度下降较快（有的甚至达40%左右），此时，在机械和人力作用下易成为渣泥状，满载的东风车在压实好的试验路行走时最大可见20cm深的车辙，且这一性质不可逆转。1.2.2高吸水性，透水性与难蒸发性一旦红砂岩崩解或碾压成细粒状，其吸水性较强，很快达到饱和状态；压实度虽能达到要求，但仍具有较大的孔隙率，实测达0.1~0.3左右，因此其透水性相对较强，90区的检测表明：最大透水深度可达20~30cm;吸水或饱水后的红砂岩，强光，风作用下水分蒸发慢，表层10cm一般要一天左右才蒸发完，但蒸发却较为彻底，且行车作用下易扬尘。1.2.3低粘解性破碎后重新组合的红砂岩，粘结性能小，易松散，作压实度检测时，很难取得块状样品，这说明红砂岩路基的整体性或板快性较差，强度具有不可逆转性。1.2.4易风化性一旦外力作用下破坏，那么在大气、阳光、雨水的影响下，红砂岩极易风化。若遇水，则不仅仅是软化，更是加速了这种风化过程，倘经过几次干湿循环作用，红砂岩易风化破碎，利于压实。1.2.5不均匀沉降由于粒径难以100%的控制且不均匀，加上红砂。岩及易风化及遇水软化，红砂岩路基易出现较大的不均匀沉降。2处理红砂岩的活性红砂岩在爆破开挖出来后，受阳光，大气特别是士雨水的作用而迅速风化崩解，由大块状风化崩解成碎块关，当有雨水或浸水时，在机械作用（汽车、挖掘机）和人力作用下而成为渣泥状，但破碎后重新组合的红砂岩，粘结性能小，不能由渣泥状逆转成碎块状和大块状。这种性质称为红砂岩的不可逆转性。红砂岩浸水崩解性的强弱和红砂岩膨胀势的大小，称为红砂岩的活性。浸水崩解愈强膨胀势的大小，称为红砂岩的活性。浸水崩解愈强膨胀势愈大的红砂岩，其活性愈大。用来修筑路堤时，活性愈大的红砂岩形成路基病害的可能性愈大。3施工工艺路基施工方案的关键要确定三项指标：一是压实设备类型；二是松铺层厚；三是检测办法。根据石方路基稳定原理的定性分析、红砂岩的物理、力学性能及已往红砂岩路基的施工经验确定具体的施工方案。①压实设备选择激振力35吨以上的压路机，也即YZ20以上压路机。之所以选择YZ20以上压路机，主要是YZ20以上压路机激振力大，各类型号的YZ20压路机激振力均在350KN以上，最大静线压力也在580N/cm以上，激振力大，有利于在碾压过程中对岩石进行二次解小；其次采用压路机施工进度有保证，且压路机操作简单，施工成本低。②松铺层厚最初根据《公路工程路基施工规范》（JTJ033-95），确定为50cm，石料最大粒径不大于30cm。在试验路段的铺设中，发现有部分强度低的红砂岩极易破碎，且红砂岩通过爆破解小后细料占有相当部分的比重，与别的石质有明显区别，所以最初把红砂岩...
