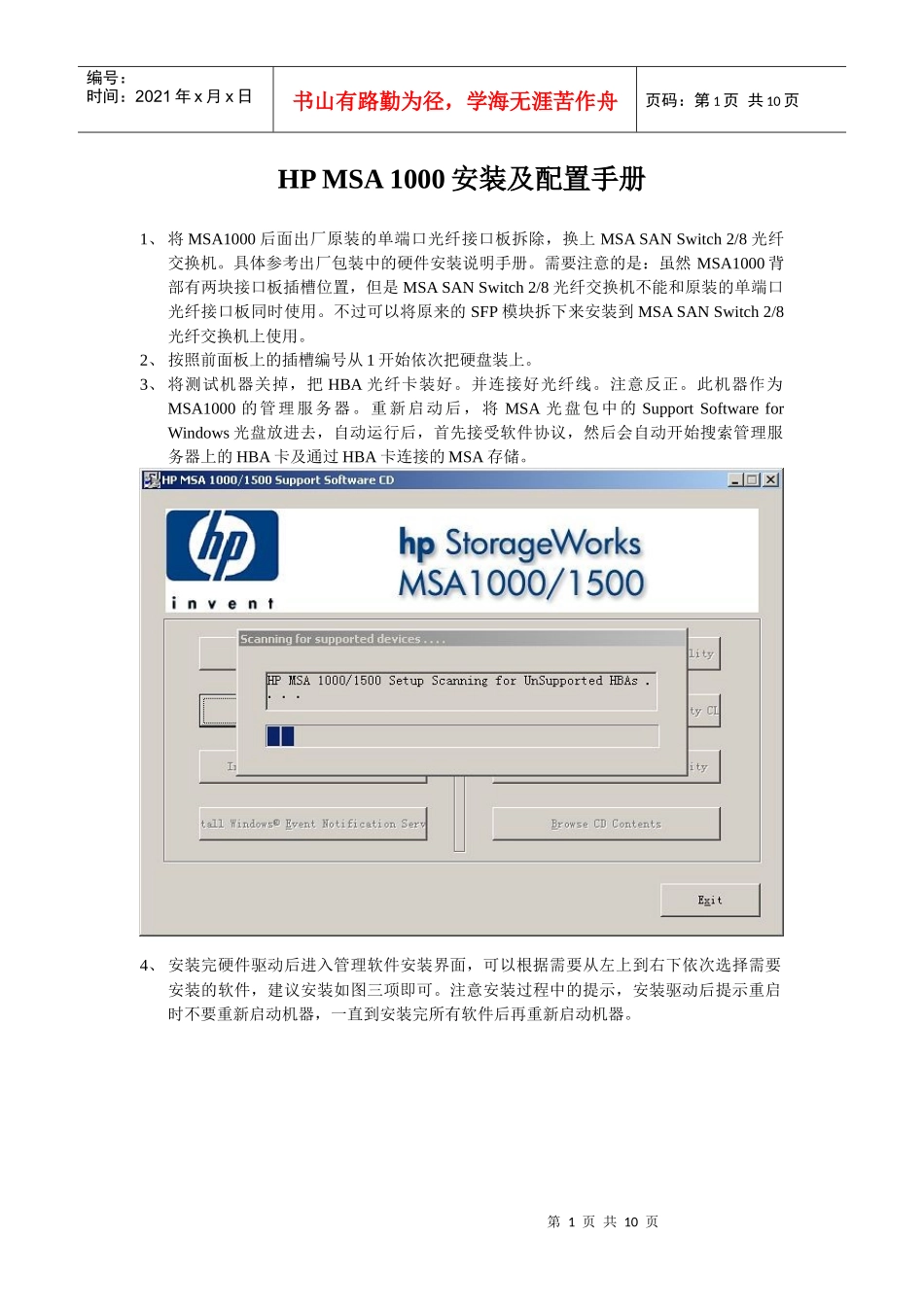

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页HPMSA1000安装及配置手册1、将MSA1000后面出厂原装的单端口光纤接口板拆除，换上MSASANSwitch2/8光纤交换机。具体参考出厂包装中的硬件安装说明手册。需要注意的是：虽然MSA1000背部有两块接口板插槽位置，但是MSASANSwitch2/8光纤交换机不能和原装的单端口光纤接口板同时使用。不过可以将原来的SFP模块拆下来安装到MSASANSwitch2/8光纤交换机上使用。2、按照前面板上的插槽编号从1开始依次把硬盘装上。3、将测试机器关掉，把HBA光纤卡装好。并连接好光纤线。注意反正。此机器作为MSA1000的管理服务器。重新启动后，将MSA光盘包中的SupportSoftwareforWindows光盘放进去，自动运行后，首先接受软件协议，然后会自动开始搜索管理服务器上的HBA卡及通过HBA卡连接的MSA存储。4、安装完硬件驱动后进入管理软件安装界面，可以根据需要从左上到右下依次选择需要安装的软件，建议安装如图三项即可。注意安装过程中的提示，安装驱动后提示重启时不要重新启动机器，一直到安装完所有软件后再重新启动机器。第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页5、重新启动完成后，从开始菜单打开HPArrayConfigurationUtility。6、执行模式选择为本地应用模式第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页7、在打开的窗口中可以看到连接的MSA1000存储及配置情况。选择ExpressConfiguration。8、开始配置向导第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页9、选择RAID模式为RAID510、选择需要定义热备盘以提高数据安全性。第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页11、确认配置，开始应用。12、配置完成第6页共10页第5页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共10页13、打开管理服务器的计算机管理磁盘管理。会发现新认到的磁盘驱动器，并且提示用户是否要将新磁盘升级为动态磁盘。作双机的话不要升级到动态磁盘，取消之后创建分区即可。以下是升级到动态磁盘的步骤。第7页共10页第6页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共10页第8页共10页第7页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共10页14、升级完后，需要将该硬盘使用起来，右键选择创建卷。第9页共10页第8页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共10页15、如果做双机的话，此处最好选择靠后的驱动器符号，以防在后面的双机配置时冲突。第10页共10页第9页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共10页16、到资源管理器里面确认一下新建的M盘是否能够正常使用。17、至此，MSA1000安装及配置完成。iGrid王润杰2007年2月28日
