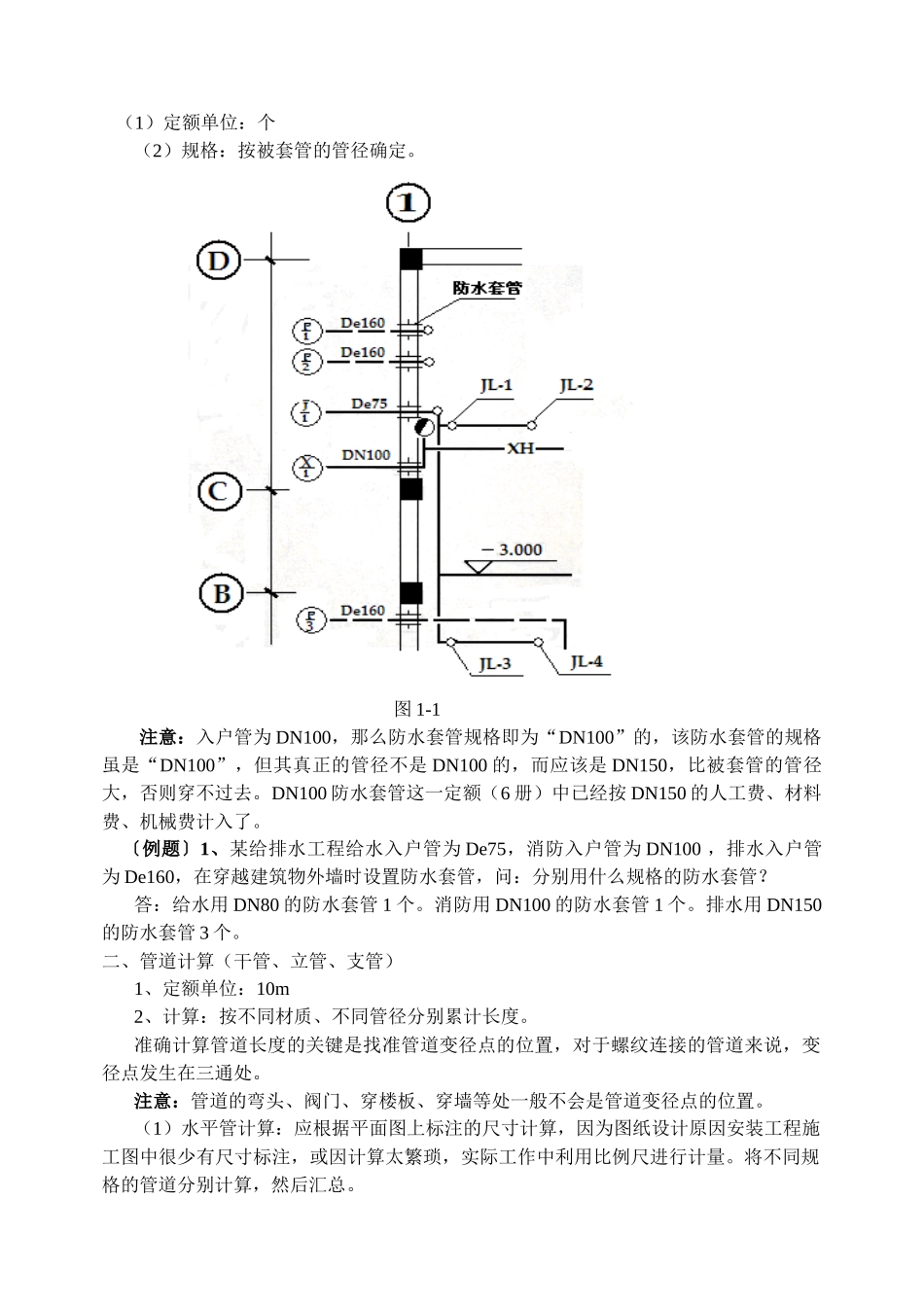

水暖工程预算主编：宋何军水暖系绪论随着经济的发展和人民物质文化生活水平的不断提高，人们对建筑物外观造型和建筑物的功能要求也越来越高。建筑业已经成为了我国的支柱产业，它的产品是建筑工程和安装工程。它们为广大市民提供了舒适经济的居住环境。课程研究的对象和任务本课程的研究对象是安装工程定额应用和安装工程造价。其任务是学会安装工程的工程量计算，熟悉安装工程定额，要能熟练应用，掌握安装工程造价的费用构成、计算方法及价差调整，了解工程量清单及清单计价的相关知识内容。课程内容水暖工程的工程量计算和安装工程造价的组成、计算为主要内容；本课程重点、难点与学习方法建筑安装工程造价从专业属性上包括土建工程（含装饰）造价和安装工程造价，这套校本教材主讲安装工程部分，教材编写参考了全国统一安装工程定额和河北省造价员培训教材的内容。重点：安装工程定额组成、安装工程费用组成和工程造价的计算、材料单价的确定。难点：各专业工程工程量的计算、综合单价的计算、材料价差的调整。学习方法：在已有安装工程识图知识的基础上，增强安装工程识图能力，多动手做、反复练习，加深理解，牢固掌握，达到熟能生巧。第一章给水排水工程第一节室内给水工程识图中的预算知识室内给水工程施工顺序引入管－→干管―→立管―→支管－→阀门类－→水压试验－→管道冲洗消毒。一、引入管也称进户管1、室内外管道界限划分（1）入户处有阀门者以阀门为界（水表节点）。（2）入户处无阀门者以建筑物外墙皮1.5m处为界。2、防水套管入户管在穿越地下室等外墙时，要设置防水套管，根据不同的防水要求分为刚性、柔性两种。刚性防水套管在一般防水要求时使用，柔性防水套管在防水要求较高时使用，如；水池壁、与水泵连接处。（1）定额单位：个（2）规格：按被套管的管径确定。图1-1注意：入户管为DN100，那么防水套管规格即为“DN100”的，该防水套管的规格虽是“DN100”，但其真正的管径不是DN100的，而应该是DN150，比被套管的管径大，否则穿不过去。DN100防水套管这一定额（6册）中已经按DN150的人工费、材料费、机械费计入了。〔例题〕1、某给排水工程给水入户管为De75，消防入户管为DN100，排水入户管为De160，在穿越建筑物外墙时设置防水套管，问：分别用什么规格的防水套管？答：给水用DN80的防水套管1个。消防用DN100的防水套管1个。排水用DN150的防水套管3个。二、管道计算（干管、立管、支管）1、定额单位：10m2、计算：按不同材质、不同管径分别累计长度。准确计算管道长度的关键是找准管道变径点的位置，对于螺纹连接的管道来说，变径点发生在三通处。注意：管道的弯头、阀门、穿楼板、穿墙等处一般不会是管道变径点的位置。（1）水平管计算：应根据平面图上标注的尺寸计算，因为图纸设计原因安装工程施工图中很少有尺寸标注，或因计算太繁琐，实际工作中利用比例尺进行计量。将不同规格的管道分别计算，然后汇总。如下图1-2某卫生间的平面图中的排水系统，计算水平管道的长度时，参考图1-3中标注的管径，在平面图中用比例尺计量。首先，查看施工图比例，并复核。De110：从PL-1立管中心量至清扫口中心的位置。为：4.4mDe75：从排水横管上1＃三通（De110×De75）处量至小便槽处的2＃三通及小便槽内两个De75的地漏间之长为：2.7m+2m＝4.7m，再从PL-1立管中心量至3＃三通处为：0.6m，两处之和为4.7m+0.6m＝5.3m。De50：从3#三通处量至最远的地漏处为：2.8m，从3＃三通量至排水栓处为：0.5m，两处之和为：2.8m+0.5m＝3.3m。（2）垂直管计算：根据系统图标注的标高，进行计算。系统图上切忌用比例尺量计。如图1-4某卫生间的平面图中的给水系统，计算垂直管道的长度时，依据系统图中管标注的管径和标高进行计算。JL-1中：De25=（2-0.8）+（2-0.9）=2.3mJL-2中：De25=（1.2-0.8）+（1.2-0.8）=0.8m合计：De25：3.1m（工程量：0.31）图1-2图1-3图1-4三、管道的防腐、保温不同的管材防腐的要求不同，焊接钢管：管道除锈后要刷防锈漆和银粉；镀锌钢管：丝扣处补刷防锈漆后刷银粉；塑料管：不用防腐。1、管道的防腐（除锈、刷油）（1）定额单位：10m²（2）计算：按不同...
