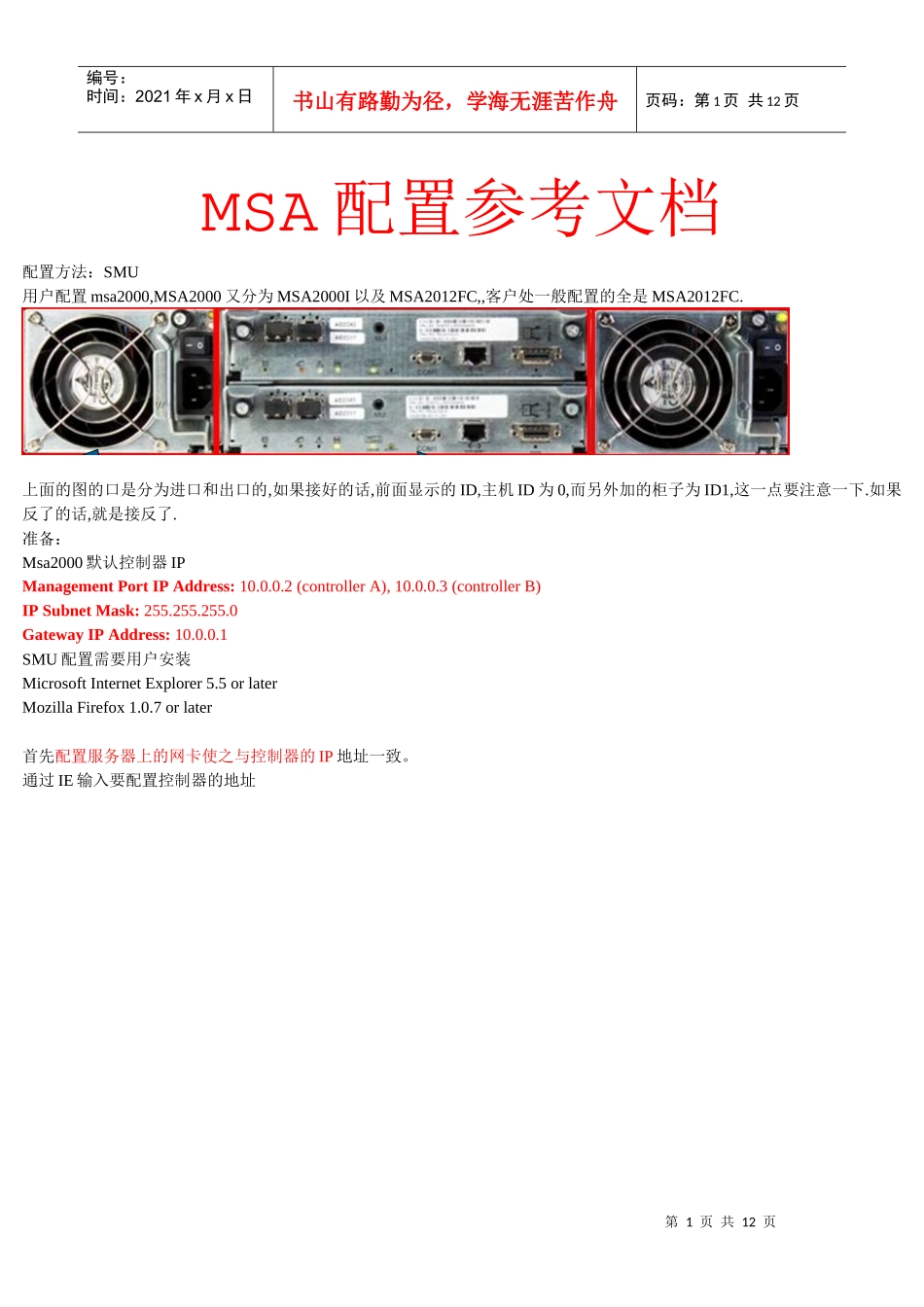

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页MSA配置参考文档配置方法：SMU用户配置msa2000,MSA2000又分为MSA2000I以及MSA2012FC,,客户处一般配置的全是MSA2012FC.上面的图的口是分为进口和出口的,如果接好的话,前面显示的ID,主机ID为0,而另外加的柜子为ID1,这一点要注意一下.如果反了的话,就是接反了.准备：Msa2000默认控制器IPManagementPortIPAddress:10.0.0.2(controllerA),10.0.0.3(controllerB)IPSubnetMask:255.255.255.0GatewayIPAddress:10.0.0.1SMU配置需要用户安装MicrosoftInternetExplorer5.5orlaterMozillaFirefox1.0.7orlater首先配置服务器上的网卡使之与控制器的IP地址一致。通过IE输入要配置控制器的地址第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页Msa2000控制器的默认用户名密码是username：managepassword：!manage第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页首先需要建立虚拟磁盘第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页配置磁盘的阵列级别选择要配置在一个Vdisk的物理硬盘。用户选到这里时。速度很慢。第6页共12页第5页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共12页选在此vdisk上建立卷的数量第7页共12页第6页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共12页输入卷的大小和卷名（只是对于这个卷的标注）后选择添加卷。Vdisk建立完成查看Vdisk的状态通过检测可以查看现有vdisk的建立状态。第8页共12页第7页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共12页当初始化到100%时将完成vdisk的建立,初始化程度不会影响分配vdisk.但是只有初始化完成后。在系统下才可以识别到。（通过用户得知初始化时间很长）。初始化时vdisk的状态时Critical。分配卷给服务器首先给光纤卡和所对应的控制器端口起一个别名第9页共12页第8页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共12页第10页共12页第9页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共12页了解WWN的对应关系后给对应对端口起一个别名。（Nickname）分配卷给服务器第11页共12页第10页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共12页选择对应卷分配给客户要求的服务器。了解光纤卡的WWN通过Home第12页共12页第11页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共12页
