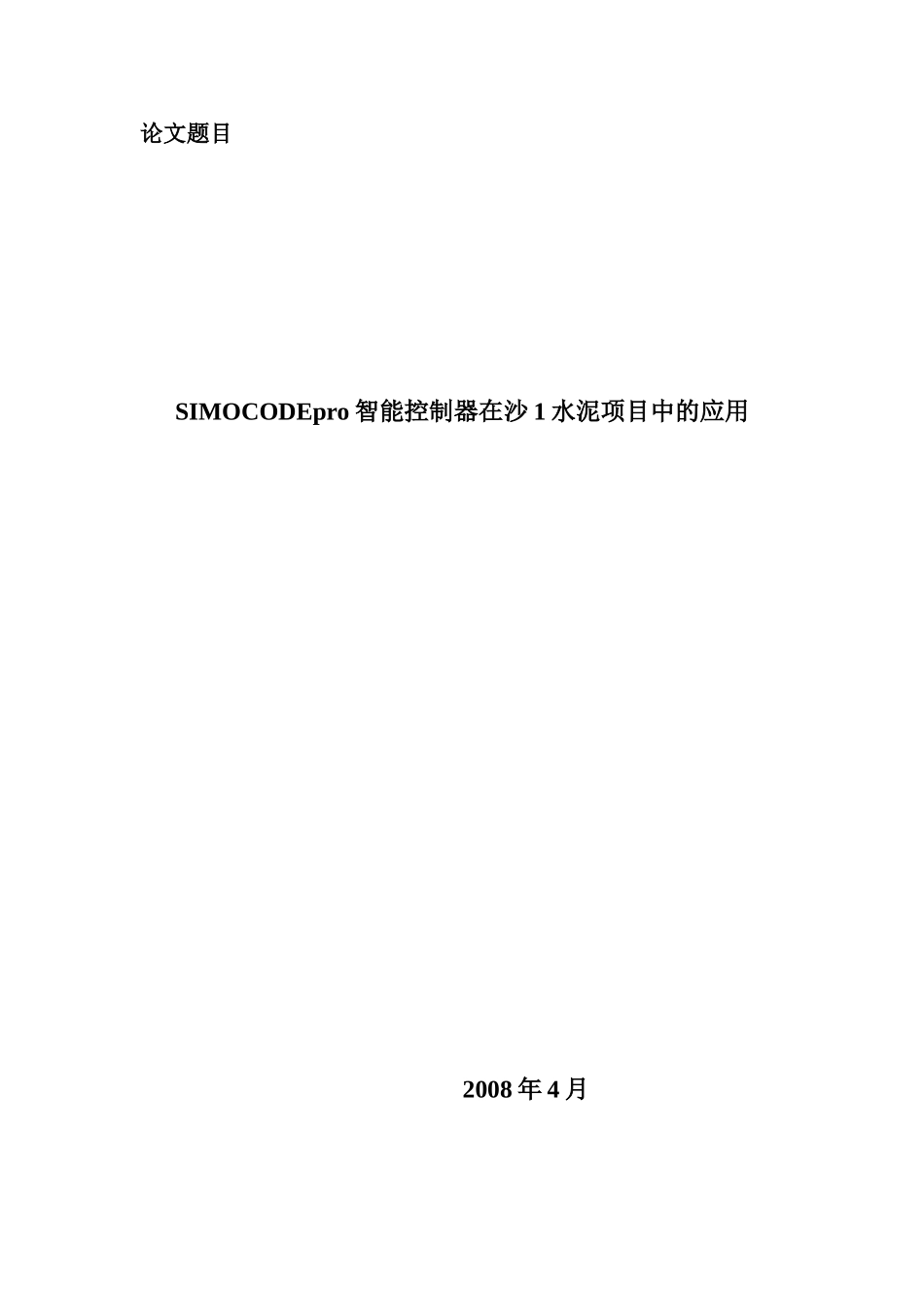

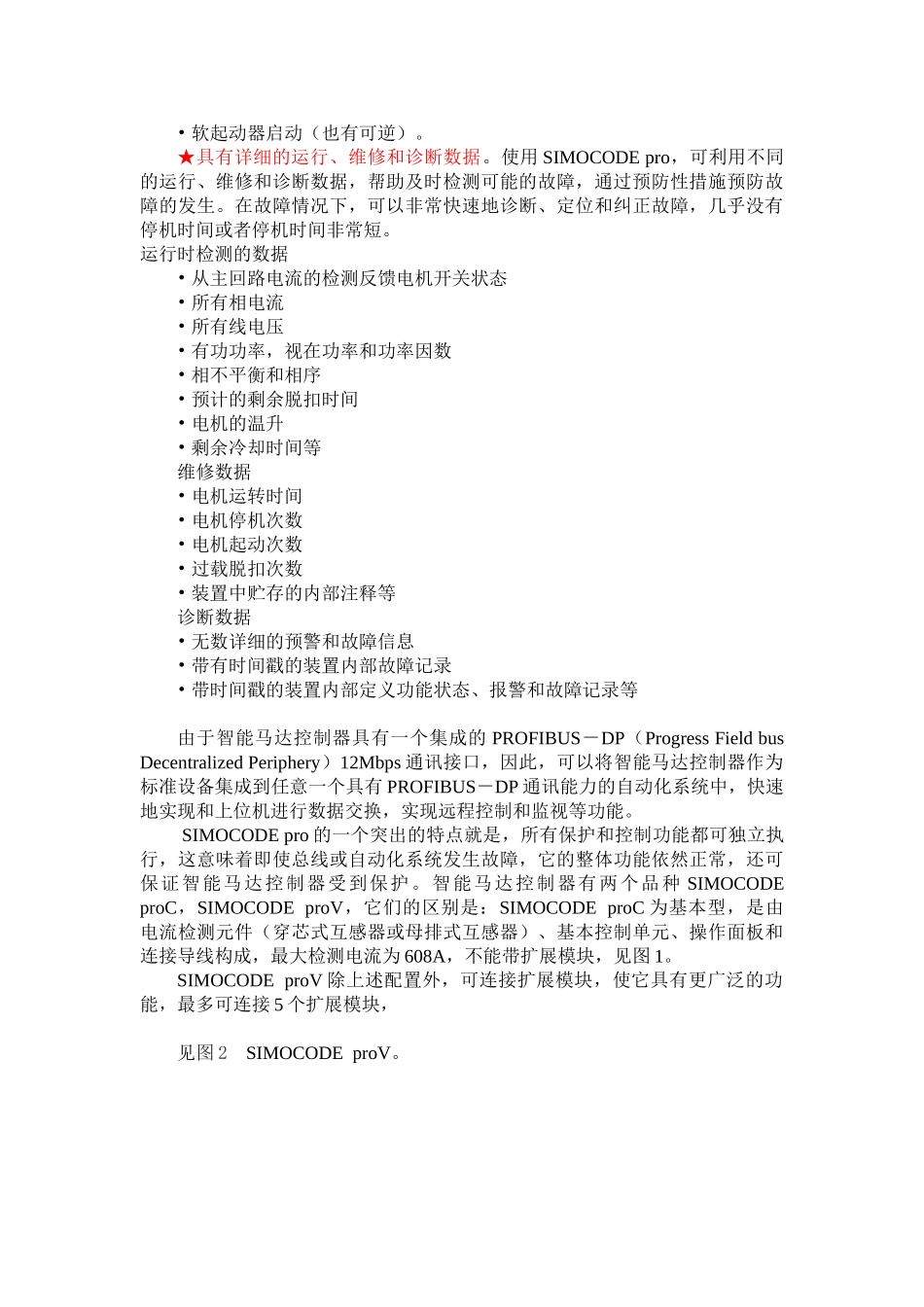

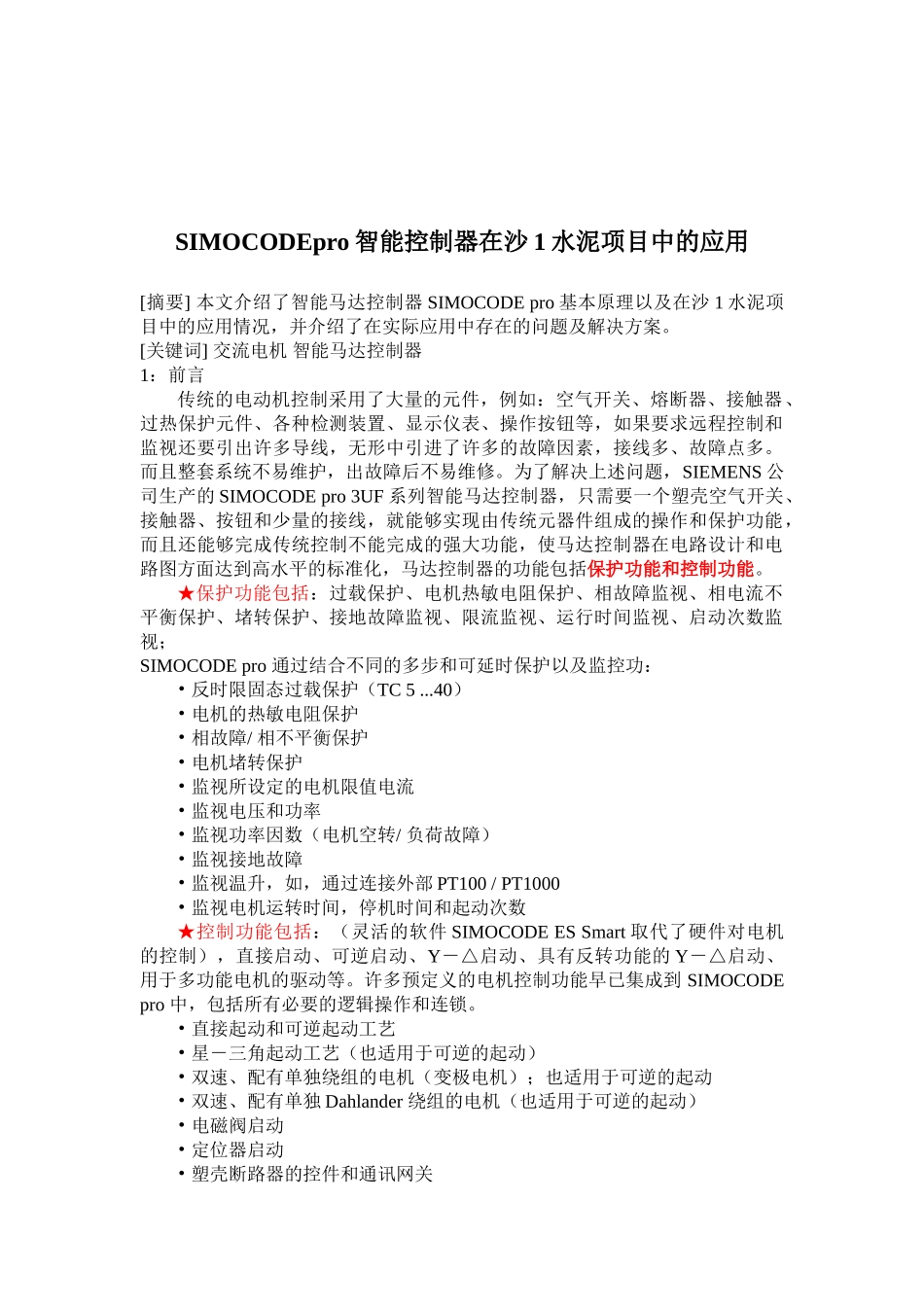

论文题目SIMOCODEpro智能控制器在沙1水泥项目中的应用2008年4月SIMOCODEpro智能控制器在沙1水泥项目中的应用[摘要]本文介绍了智能马达控制器SIMOCODEpro基本原理以及在沙1水泥项目中的应用情况，并介绍了在实际应用中存在的问题及解决方案。[关键词]交流电机智能马达控制器1：前言传统的电动机控制采用了大量的元件，例如：空气开关、熔断器、接触器、过热保护元件、各种检测装置、显示仪表、操作按钮等，如果要求远程控制和监视还要引出许多导线，无形中引进了许多的故障因素，接线多、故障点多。而且整套系统不易维护，出故障后不易维修。为了解决上述问题，SIEMENS公司生产的SIMOCODEpro3UF系列智能马达控制器，只需要一个塑壳空气开关、接触器、按钮和少量的接线，就能够实现由传统元器件组成的操作和保护功能，而且还能够完成传统控制不能完成的强大功能，使马达控制器在电路设计和电路图方面达到高水平的标准化，马达控制器的功能包括保护功能和控制功能。★保护功能包括：过载保护、电机热敏电阻保护、相故障监视、相电流不平衡保护、堵转保护、接地故障监视、限流监视、运行时间监视、启动次数监视；SIMOCODEpro通过结合不同的多步和可延时保护以及监控功：•反时限固态过载保护（TC5...40）•电机的热敏电阻保护•相故障/相不平衡保护•电机堵转保护•监视所设定的电机限值电流•监视电压和功率•监视功率因数（电机空转/负荷故障）•监视接地故障•监视温升，如，通过连接外部PT100/PT1000•监视电机运转时间，停机时间和起动次数★控制功能包括：（灵活的软件SIMOCODEESSmart取代了硬件对电机的控制），直接启动、可逆启动、Y－△启动、具有反转功能的Y－△启动、用于多功能电机的驱动等。许多预定义的电机控制功能早已集成到SIMOCODEpro中，包括所有必要的逻辑操作和连锁。•直接起动和可逆起动工艺•星－三角起动工艺（也适用于可逆的起动）•双速、配有单独绕组的电机（变极电机）；也适用于可逆的起动•双速、配有单独Dahlander绕组的电机（也适用于可逆的起动）•电磁阀启动•定位器启动•塑壳断路器的控件和通讯网关•软起动器启动（也有可逆）。★具有详细的运行、维修和诊断数据。使用SIMOCODEpro，可利用不同的运行、维修和诊断数据，帮助及时检测可能的故障，通过预防性措施预防故障的发生。在故障情况下，可以非常快速地诊断、定位和纠正故障，几乎没有停机时间或者停机时间非常短。运行时检测的数据•从主回路电流的检测反馈电机开关状态•所有相电流•所有线电压•有功功率，视在功率和功率因数•相不平衡和相序•预计的剩余脱扣时间•电机的温升•剩余冷却时间等维修数据•电机运转时间•电机停机次数•电机起动次数•过载脱扣次数•装置中贮存的内部注释等诊断数据•无数详细的预警和故障信息•带有时间戳的装置内部故障记录•带时间戳的装置内部定义功能状态、报警和故障记录等由于智能马达控制器具有一个集成的PROFIBUS－DP（ProgressFieldbusDecentralizedPeriphery）12Mbps通讯接口，因此，可以将智能马达控制器作为标准设备集成到任意一个具有PROFIBUS－DP通讯能力的自动化系统中，快速地实现和上位机进行数据交换，实现远程控制和监视等功能。SIMOCODEpro的一个突出的特点就是，所有保护和控制功能都可独立执行，这意味着即使总线或自动化系统发生故障，它的整体功能依然正常，还可保证智能马达控制器受到保护。智能马达控制器有两个品种SIMOCODEproC，SIMOCODEproV，它们的区别是：SIMOCODEproC为基本型，是由电流检测元件（穿芯式互感器或母排式互感器）、基本控制单元、操作面板和连接导线构成，最大检测电流为608A，不能带扩展模块，见图1。SIMOCODEproV除上述配置外，可连接扩展模块，使它具有更广泛的功能，最多可连接5个扩展模块，见图2SIMOCODEproV。图1SIMOCODEproC图1SIMOCODEproV2：技术特点：SIMOCODEpro的两个品种在沙1水泥项目中都得到使用，现以SIMOCODEproV为例，说明基本控制单元的配置：输入端：4隔开关量输入，内部供电24V输出端：3个单稳态继电器输出PROFIBUS接口：SubD9针接口或螺丝接线端子适用的操作电压：DC24V，AC/DC110...
