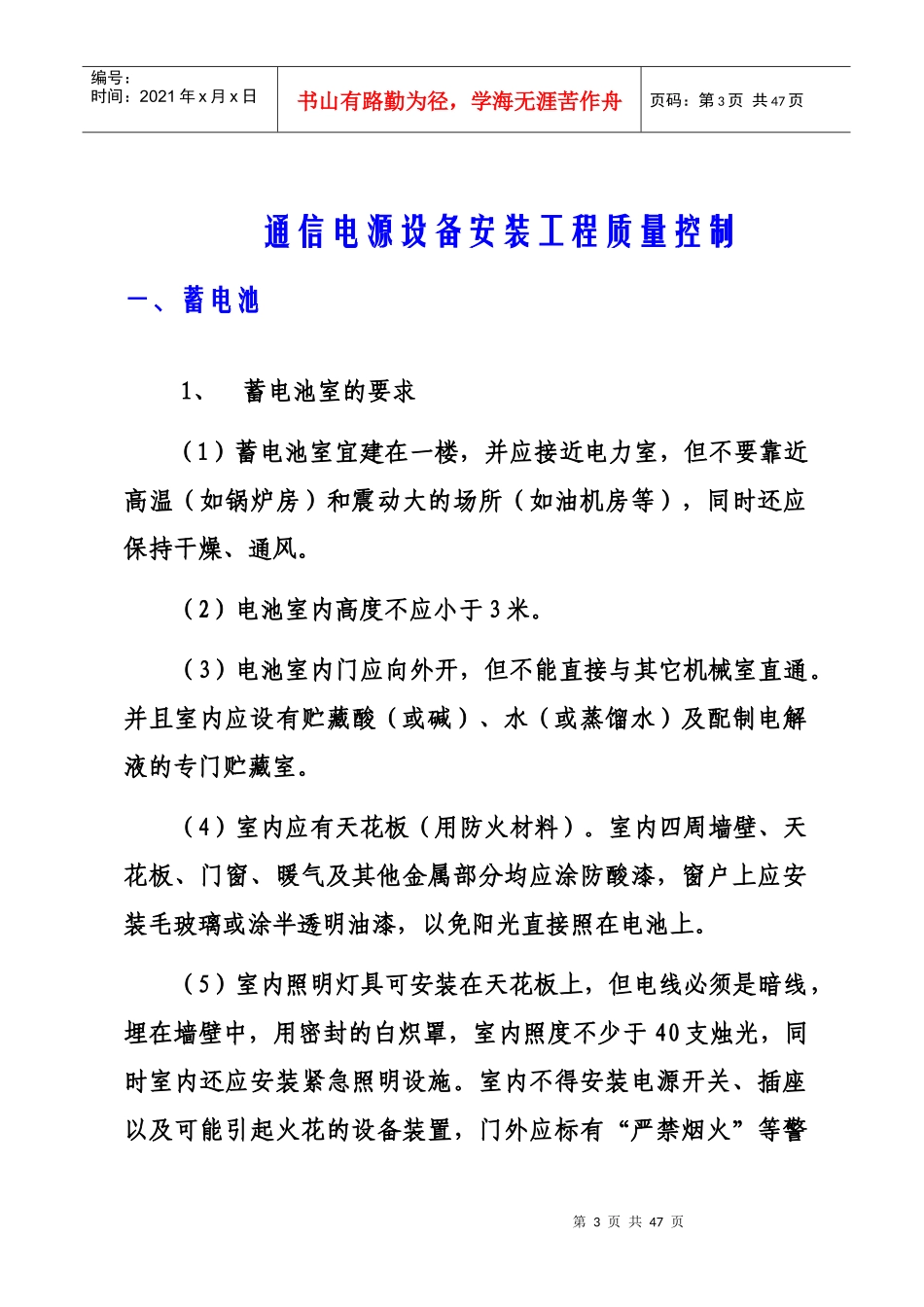

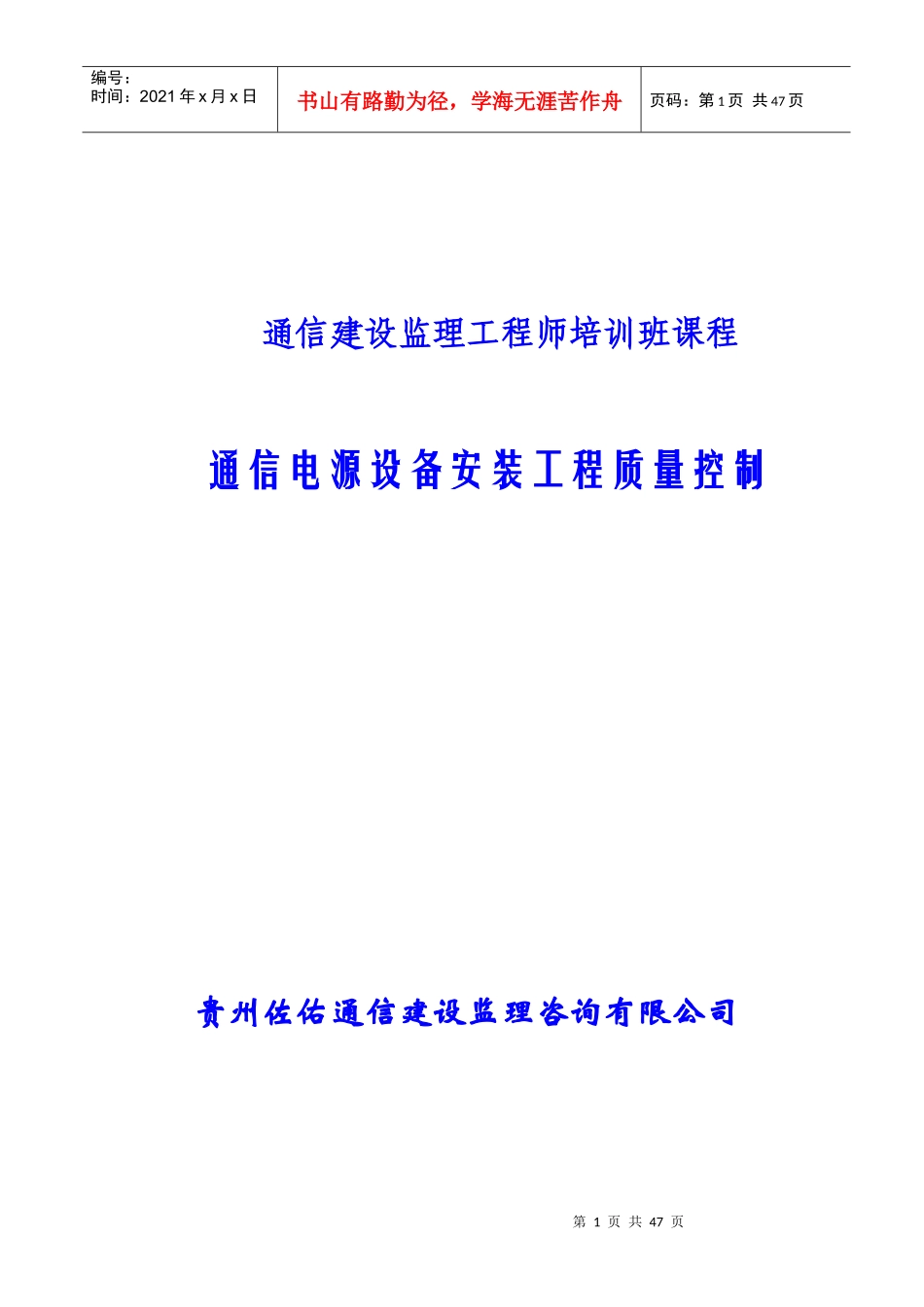

第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共47页通信建设监理工程师培训班课程通信电源设备安装工程质量控制贵州佐佑通信建设监理咨询有限公司第2页共47页第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共47页通信建设监理工程师培训班课程通信电源设备安装工程质量控制目录一、蓄电池二、碱性电池三、太阳电池四、柴油发电机组五、接地装置六、交直流配电、整流和变换设备通电检验七、太阳组合电源架检验八、监控系统第3页共47页第2页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共47页通信电源设备安装工程质量控制一、蓄电池1、蓄电池室的要求（1）蓄电池室宜建在一楼，并应接近电力室，但不要靠近高温（如锅炉房）和震动大的场所（如油机房等），同时还应保持干燥、通风。（2）电池室内高度不应小于3米。（3）电池室内门应向外开，但不能直接与其它机械室直通。并且室内应设有贮藏酸（或碱）、水（或蒸馏水）及配制电解液的专门贮藏室。（4）室内应有天花板（用防火材料）。室内四周墙壁、天花板、门窗、暖气及其他金属部分均应涂防酸漆，窗户上应安装毛玻璃或涂半透明油漆，以免阳光直接照在电池上。（5）室内照明灯具可安装在天花板上，但电线必须是暗线，埋在墙壁中，用密封的白炽罩，室内照度不少于40支烛光，同时室内还应安装紧急照明设施。室内不得安装电源开关、插座以及可能引起火花的设备装置，门外应标有“严禁烟火”等警第4页共47页第3页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共47页示牌。（6）室内穿线管和孔洞都要进行防腐处理。（7）蓄电池地面应铺耐酸瓷砖，砖缝用沥青或其他耐酸材料嵌合，地面坡度不大于0.5%，如用耐酸水泥或耐酸瓷砖铺电池台时，其水平偏差不大于3mm/m。（8）电池室温度应保持50C～350C，超过或低于上述温度时，应采取降温或采暖措施，如用暖气片时，应距电池不小于1米的距离，防止局部受热而影响电池寿命，不论采取什么方式降温或采暖，都不能引进明火装置。（9）蓄电池室应有良好的通风设备。因空气中每单位体积含氢量达2%时，就容易引起爆炸。含酸量每立方米达2mg时，就会影响身体健康。因此一定要注意通风，使室内氢含量低于0.7%,酸含量低于2mg/m,为了排氢及酸，而不影响其他房间，应单独设立通风系统。2、电池架的安装（1）电池架排列位置符合设计图纸规定，偏差不大于10mm（2）电池架排列平整稳固，水平偏差不大于3mm/m，全长不大于15mm。第5页共47页第4页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共47页（3）电池铁架安装后，各个组装螺丝及漆面脱落处都应补喷防腐漆。铁架与地面加固处的膨胀螺栓要事先进行防腐处理。（4）在要求抗震的地区，蓄电池架应采取抗震措施加固。3、电池安装（1）安装的电池型号、规格、数量应符合设计图纸规定，并有合格证、产品说明书。（2）电池外壳不得有损坏现象，极板不得受潮、氧化、发霉。（3）电池各列要排放整齐，前后位置、间距适当，符合施工图要求。每列外侧应在一直线上，其偏差不大于3mm，电池应保持垂直与水平，底部四角均匀着力，如不平整应用油毡垫实。（4）电池标志、比重计、温度计应排在外侧（维护侧）。（5）电池间隔偏差不大于5mm，电池之间的连接条应磨平，连接螺丝拧紧，并在连接条和螺丝上涂一层防氧化物（凡士林）或加装塑料盒盖。（6）电池体安装在铁架上时，应垫缓冲胶垫，使之牢固可靠。（7）各组电池应根据汇流条走向正确定正负极出线位置，第6页共47页第5页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共47页电池组及电池均匀应设有清晰的明显标志。（8）隔离板、棍应无裂纹、弯曲、漏插。组装间距相等，平直整齐、高低一致。（9）安装阀控式密封蓄电池时，还应用万用表检查电池端电压和极性，防止接线错误和接触不良。（10）根据设计图纸规定，安装电池监控架并固定。将监控器各对应信号线与相对的输出铜（铅）排接通，防止接触不良或者短路。4、铅酸蓄电池初充电...
