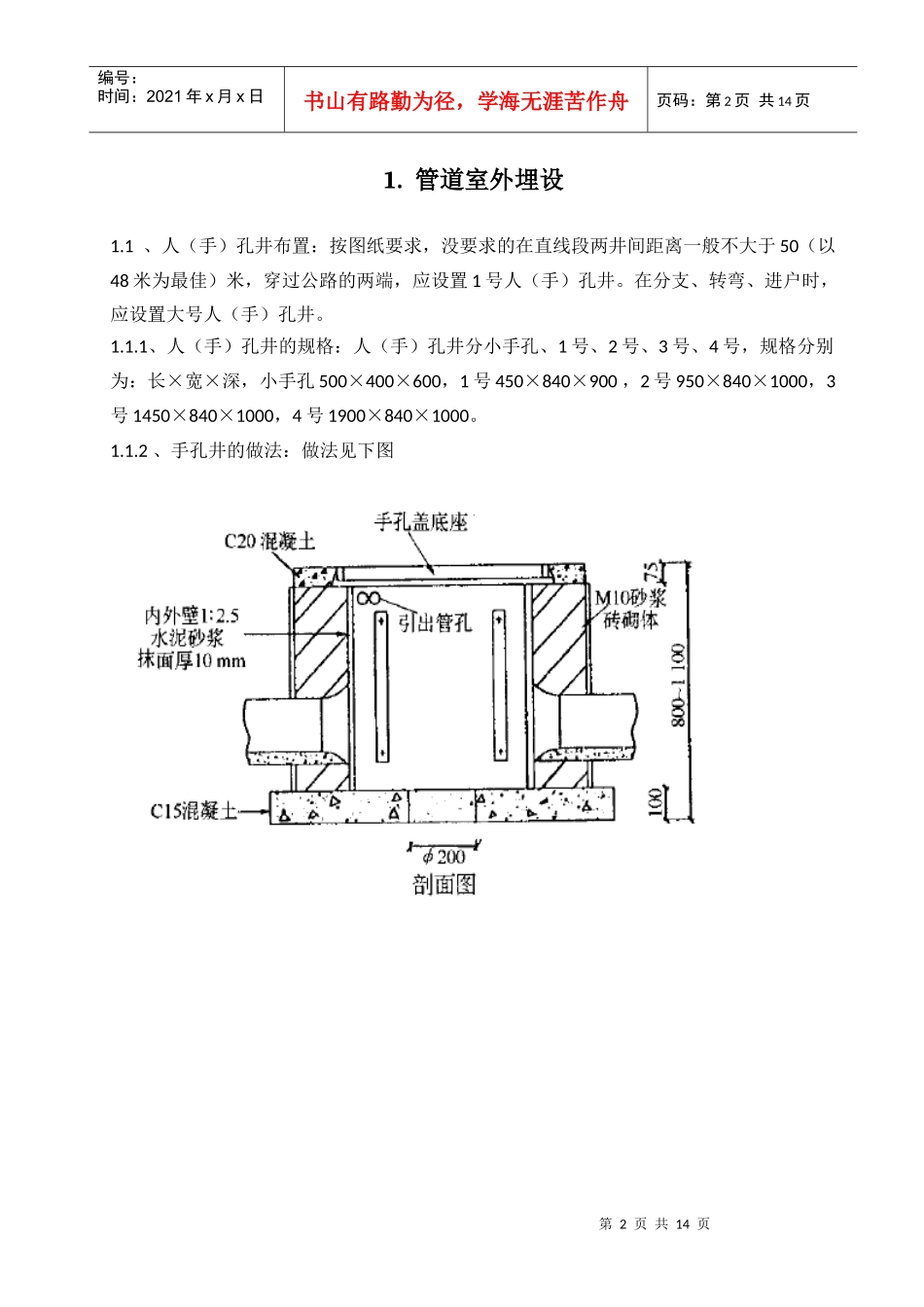

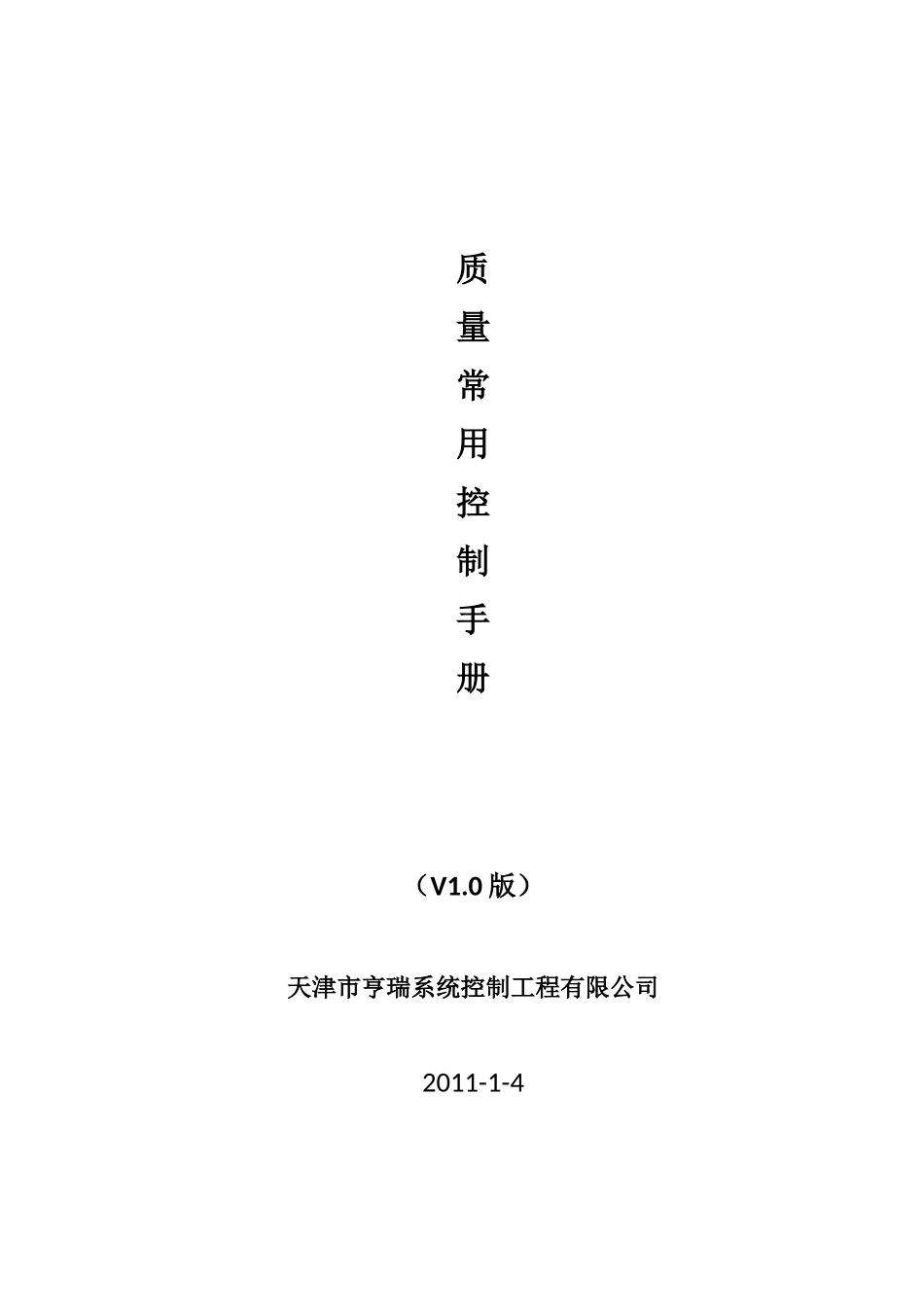

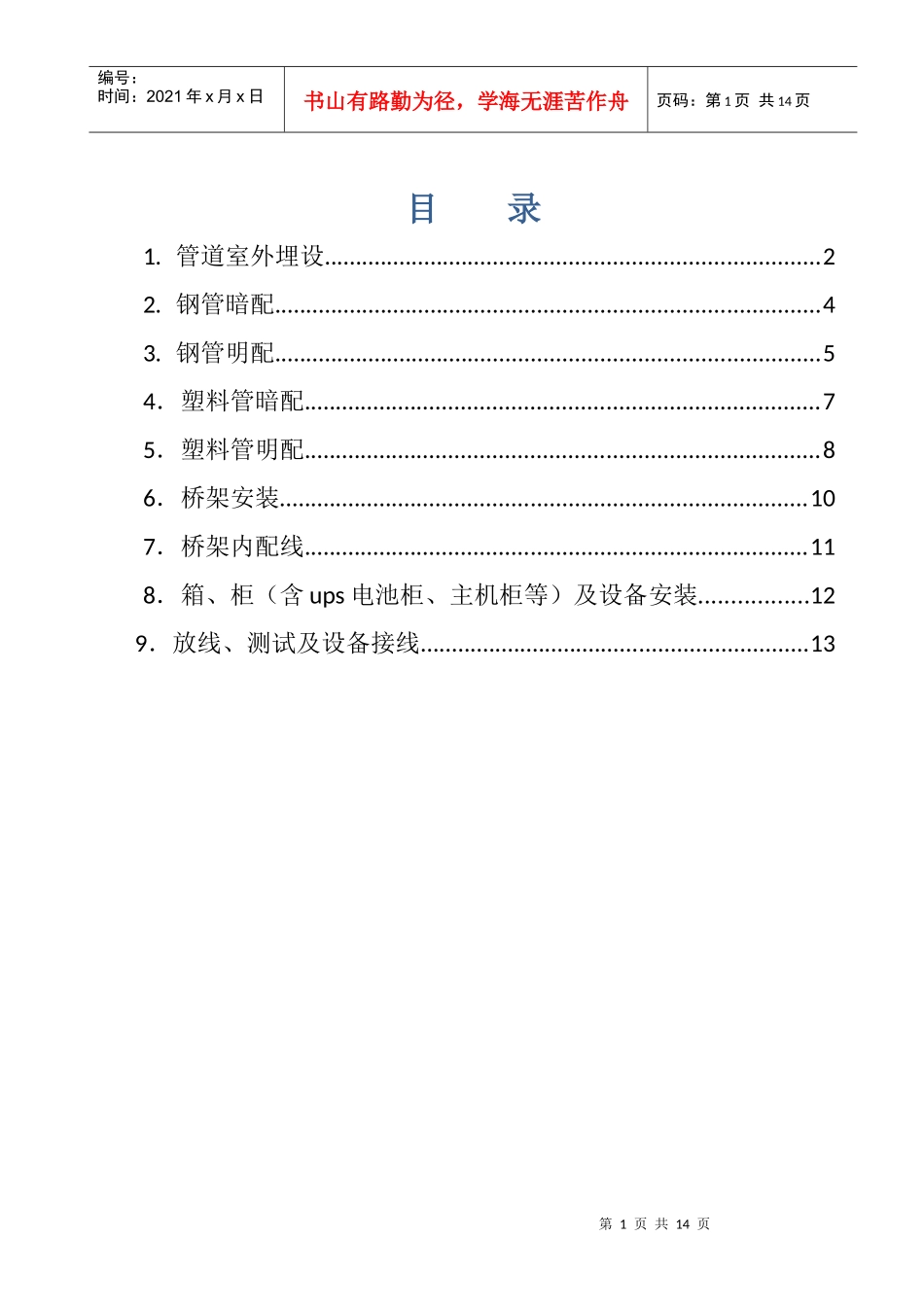

质量常用控制手册（V1.0版）天津市亨瑞系统控制工程有限公司2011-1-4第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页目录1.管道室外埋设...............................................................................22.钢管暗配.......................................................................................43.钢管明配.......................................................................................54．塑料管暗配..................................................................................75．塑料管明配..................................................................................86．桥架安装....................................................................................107．桥架内配线................................................................................118．箱、柜（含ups电池柜、主机柜等）及设备安装.................129．放线、测试及设备接线..............................................................13第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页1.管道室外埋设1.1、人（手）孔井布置：按图纸要求，没要求的在直线段两井间距离一般不大于50（以48米为最佳）米，穿过公路的两端，应设置1号人（手）孔井。在分支、转弯、进户时，应设置大号人（手）孔井。1.1.1、人（手）孔井的规格：人（手）孔井分小手孔、1号、2号、3号、4号，规格分别为：长×宽×深，小手孔500×400×600，1号450×840×900，2号950×840×1000，3号1450×840×1000，4号1900×840×1000。1.1.2、手孔井的做法：做法见下图第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页1.2、管沟要求：除设计要求外，深度不得小于0.8米（以现场最低点为基准），穿越铁路、公路、桥梁时不小于1米;宽度以管外径两边各加0.2米，特殊情况除外。1.3、管沟处理：在沟内垫沙，沙的深度以与管平齐为宜，管路敷设后，在管上铺砖，在砖上做标识带。1.4、镀锌钢管埋设材料必须符合设计要求,有产品合格证及检验报告.1.4.1、管口处理：光滑、无毛刺，管内无铁屑1.4.2、弯曲半径：40mm以下（含40mm），不得小于管外径的10倍。50mm以上，尽量使用直管。1.4.3、管路连接：使用通丝管箍，丝扣连接，连接牢固，丝扣长度为管箍长度的2/3，管口光滑，无毛刺，管内无铁屑；丝扣应清晰干净，不乱扣。连接处做“三油两布”处理。根据现场实际情况要求，是否可以使用套管焊接。1.5、波纹管埋设材料必须符合设计要求,有产品合格证及检验报告.1.5.1、管口处理：光滑、无毛刺1.5.2、管接头：使用弹性密封圈柔性接头，用密封胶密封。使用配套的管箍，管的对口应处于管箍的中心。1.5.3、波纹管沟槽处理:垫沙不小于150mm，沙的深度与管平齐，管上用C30混凝土浇注，第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页厚度不小于200mm，再填回填土，夯实。严禁使用沙石块回填。2.钢管暗配2.1、材料必须符合设计要求,有产品合格证及检验报告.钢管壁厚不得小于2mm。2.2、敷设在多尘、潮湿场所，管口应做密封处理。2.3、暗配管一般不允许穿过设备基础，如需穿过设备基础的，应加保护管保护。保护管应大于管外径（15的用25，20的用32，以此类推）。2.4、敷设管时，应尽量减少弯曲，埋入管或混凝土内的管子，离表面距离不小于15mm。2.5、墙面剔沟槽时，沟槽的深度、宽度不宜太大，应为管外径加20mm，用砂灰抹平。2.6、管套丝长度宜为管箍长度的2/3，丝扣清晰干净，清扫管口，管口应无毛刺、光滑，管内无铁屑。2.7、按施工图的要求测定盒的位置。2.8、固定盒：牢固可靠。2.9、管的弯曲半径应不小于管外径的6倍，煨扁程度不得大于管外径的10%。2.10、管路连接，丝扣连接应上好管箍，连接牢固。2.11、管路固定：直线段1.5-2米，距终端盒边缘150-300mm。2.12、管进入盒...
