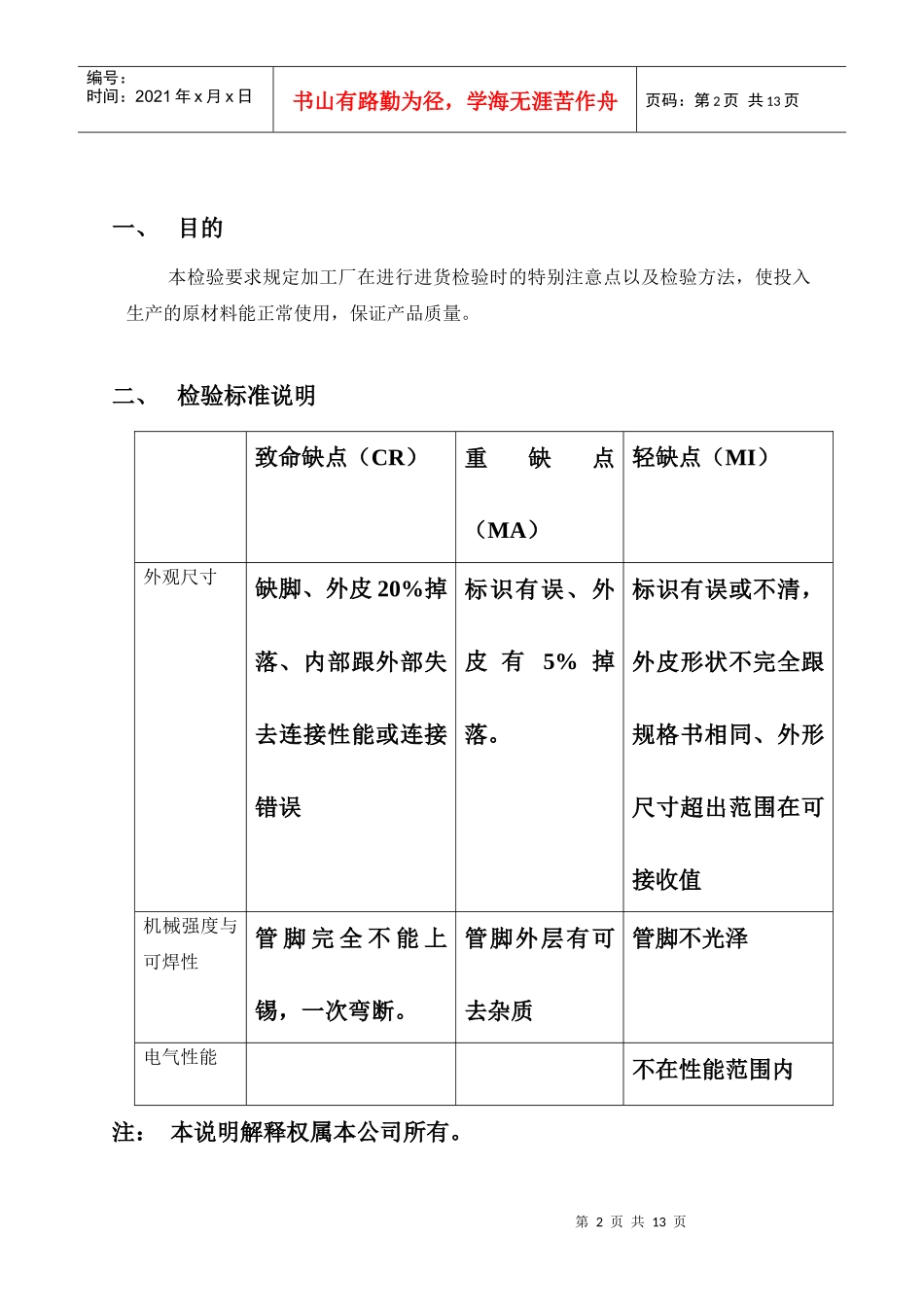

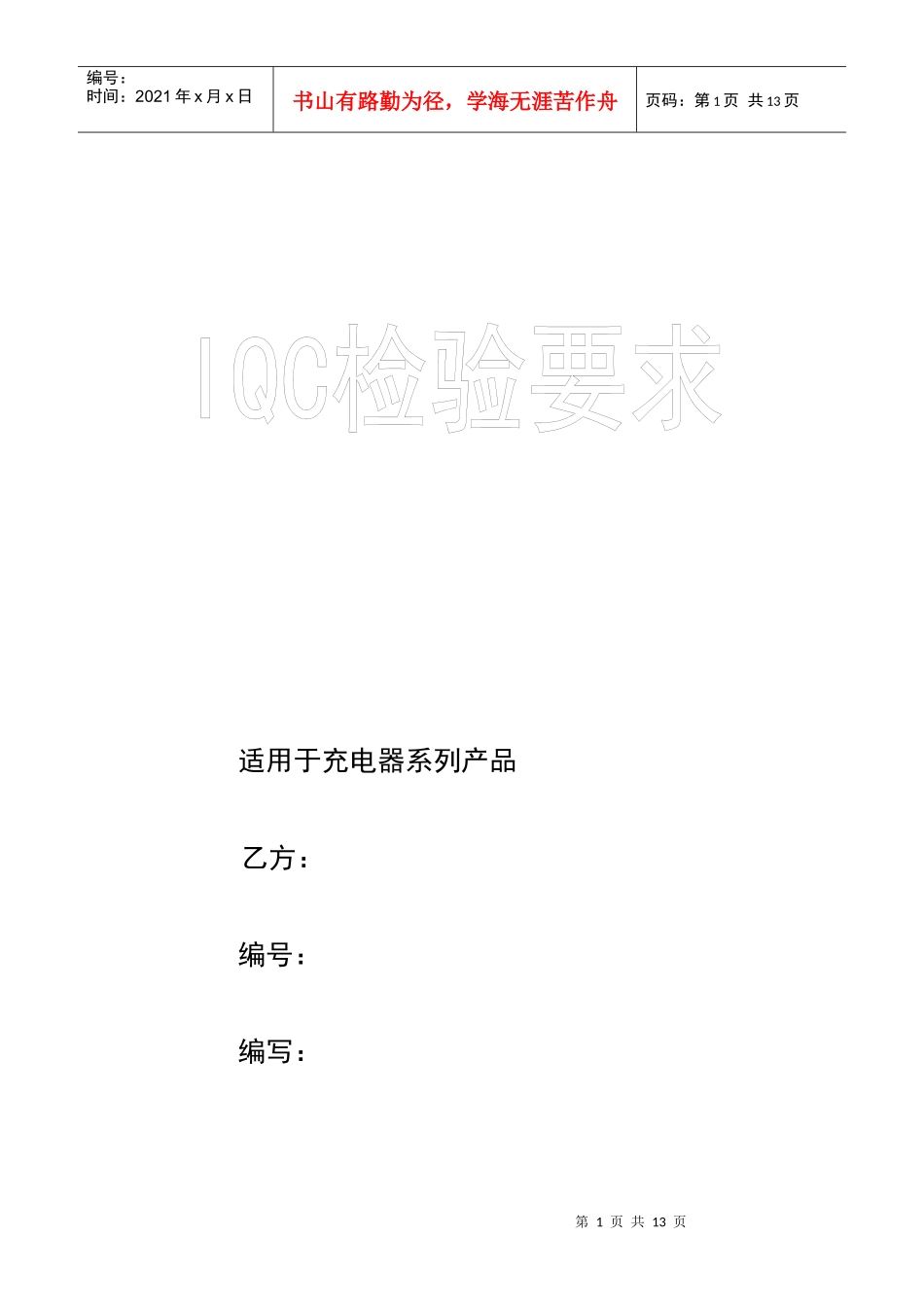

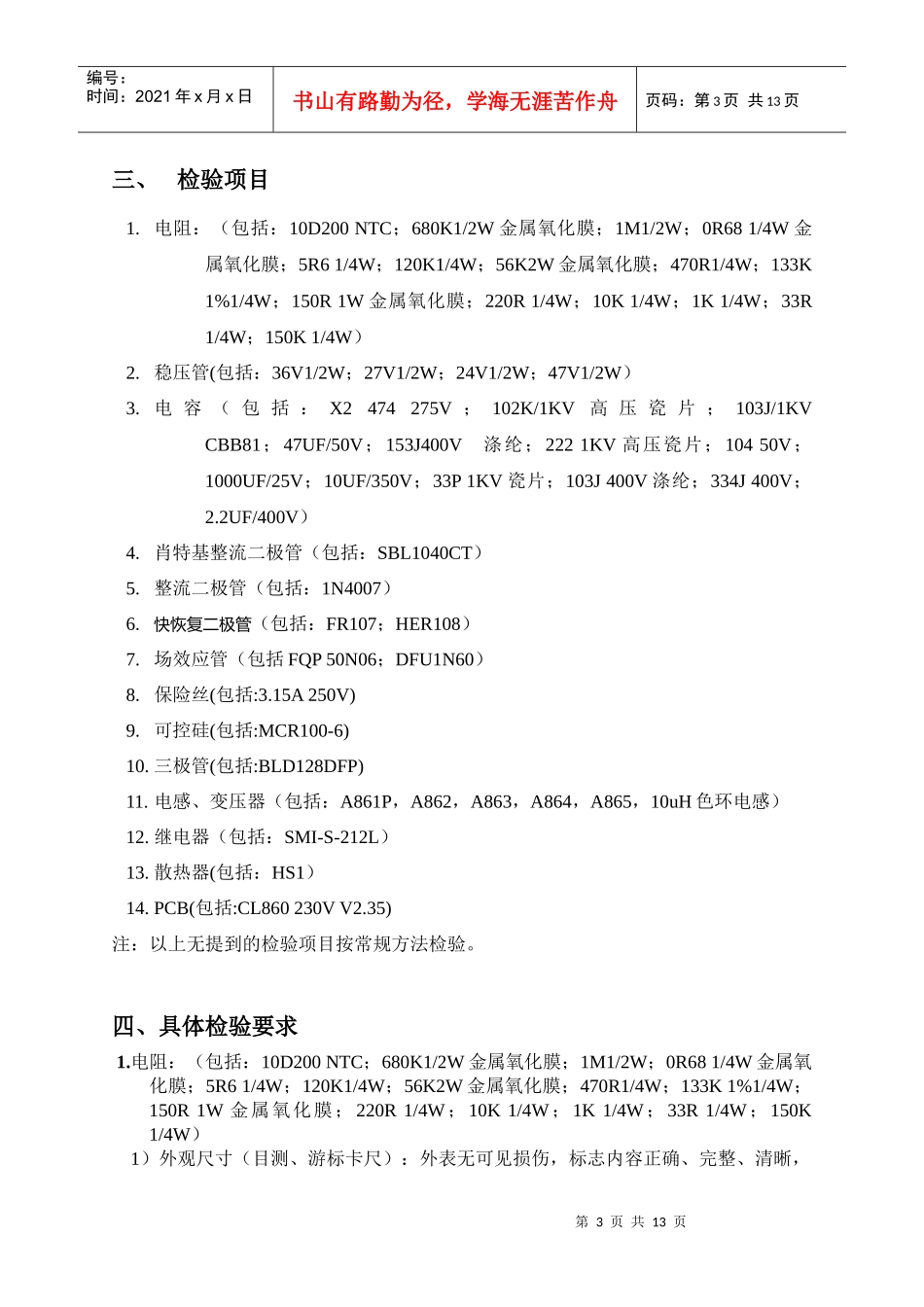

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页适用于充电器系列产品乙方：编号：编写：第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页一、目的本检验要求规定加工厂在进行进货检验时的特别注意点以及检验方法，使投入生产的原材料能正常使用，保证产品质量。二、检验标准说明致命缺点（CR）重缺点（MA）轻缺点（MI）外观尺寸缺脚、外皮20%掉落、内部跟外部失去连接性能或连接错误标识有误、外皮有5%掉落。标识有误或不清，外皮形状不完全跟规格书相同、外形尺寸超出范围在可接收值机械强度与可焊性管脚完全不能上锡，一次弯断。管脚外层有可去杂质管脚不光泽电气性能不在性能范围内注：本说明解释权属本公司所有。第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页三、检验项目1.电阻：（包括：10D200NTC；680K1/2W金属氧化膜；1M1/2W；0R681/4W金属氧化膜；5R61/4W；120K1/4W；56K2W金属氧化膜；470R1/4W；133K1%1/4W；150R1W金属氧化膜；220R1/4W；10K1/4W；1K1/4W；33R1/4W；150K1/4W）2.稳压管(包括：36V1/2W；27V1/2W；24V1/2W；47V1/2W）3.电容（包括：X2474275V；102K/1KV高压瓷片；103J/1KVCBB81；47UF/50V；153J400V涤纶；2221KV高压瓷片；10450V；1000UF/25V；10UF/350V；33P1KV瓷片；103J400V涤纶；334J400V；2.2UF/400V）4.肖特基整流二极管（包括：SBL1040CT）5.整流二极管（包括：1N4007）6.快恢复二极管（包括：FR107；HER108）7.场效应管（包括FQP50N06；DFU1N60）8.保险丝(包括:3.15A250V)9.可控硅(包括:MCR100-6)10.三极管(包括:BLD128DFP)11.电感、变压器（包括：A861P，A862，A863，A864，A865，10uH色环电感）12.继电器（包括：SMI-S-212L）13.散热器(包括：HS1）14.PCB(包括:CL860230VV2.35)注：以上无提到的检验项目按常规方法检验。四、具体检验要求1.电阻：（包括：10D200NTC；680K1/2W金属氧化膜；1M1/2W；0R681/4W金属氧化膜；5R61/4W；120K1/4W；56K2W金属氧化膜；470R1/4W；133K1%1/4W；150R1W金属氧化膜；220R1/4W；10K1/4W；1K1/4W；33R1/4W；150K1/4W）1）外观尺寸（目测、游标卡尺）：外表无可见损伤，标志内容正确、完整、清晰，第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页引脚无氧化、无锈迹、无污物、无折断。注意其材质，参照样品。2）机械强度与可焊性（锡炉）：伸出本体贴片轻弯折90度两次；浸入部分应上锡明亮光滑，只允许有少量分散的如针孔不浸润或弱浸润之类的缺陷，且这些缺陷不出现在同一位置。3）电气性能：通过数字电桥进行阻值测试，严格要求误差范围在产品规则书范围内。2.稳压管：(包括：36V1/2W；27V1/2W；24V1/2W；47V1/2W）1）外观尺寸（目测、游标卡尺）：外表无可见损伤，标志内容正确、完整、清晰，引脚无氧化、无锈迹、无污物、无折断。安装尺寸及引线直径符合产品规格书要求。2）机械强度与可焊性（锡炉）：伸出本体贴片轻弯折90度两次；浸入部分应上锡明亮光滑，只允许有少量分散的如针孔不浸润或弱浸润之类的缺陷，且这些缺陷不出现在同一位置。3）电气性能（IQC工装）：利用“IQC工装”进行测试，首先按照“IQC工装接线图”连接工装，根据工装上的方向安上被测稳压二极管，然后打开开关，灯亮，重复以上步骤两次,读取电压表的读数，如果在规定误差范围内为合格品，否则不合格。填写〈IQC抽验记录表〉。第5页共13页第4页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共13页IQC工装接线图3.电容（包括：X2474275V；102K/1KV高压瓷片；103J/1KVCBB81；47UF/50V；153J400V涤纶；2221KV高压瓷片；10450V；1000UF/25V；10UF/350V；33P1KV瓷片；103J400V涤纶；334J400V；2.2UF/400V）：1）外观尺寸（目测、游标卡尺）：外表无可见损伤，标志内容正确、完整、清晰，引脚无氧化、无锈迹、无污物、无折断。安装尺寸及引线直径符合产品规格书要求。2）可焊性（锡炉）：浸入部分应上锡明亮...
