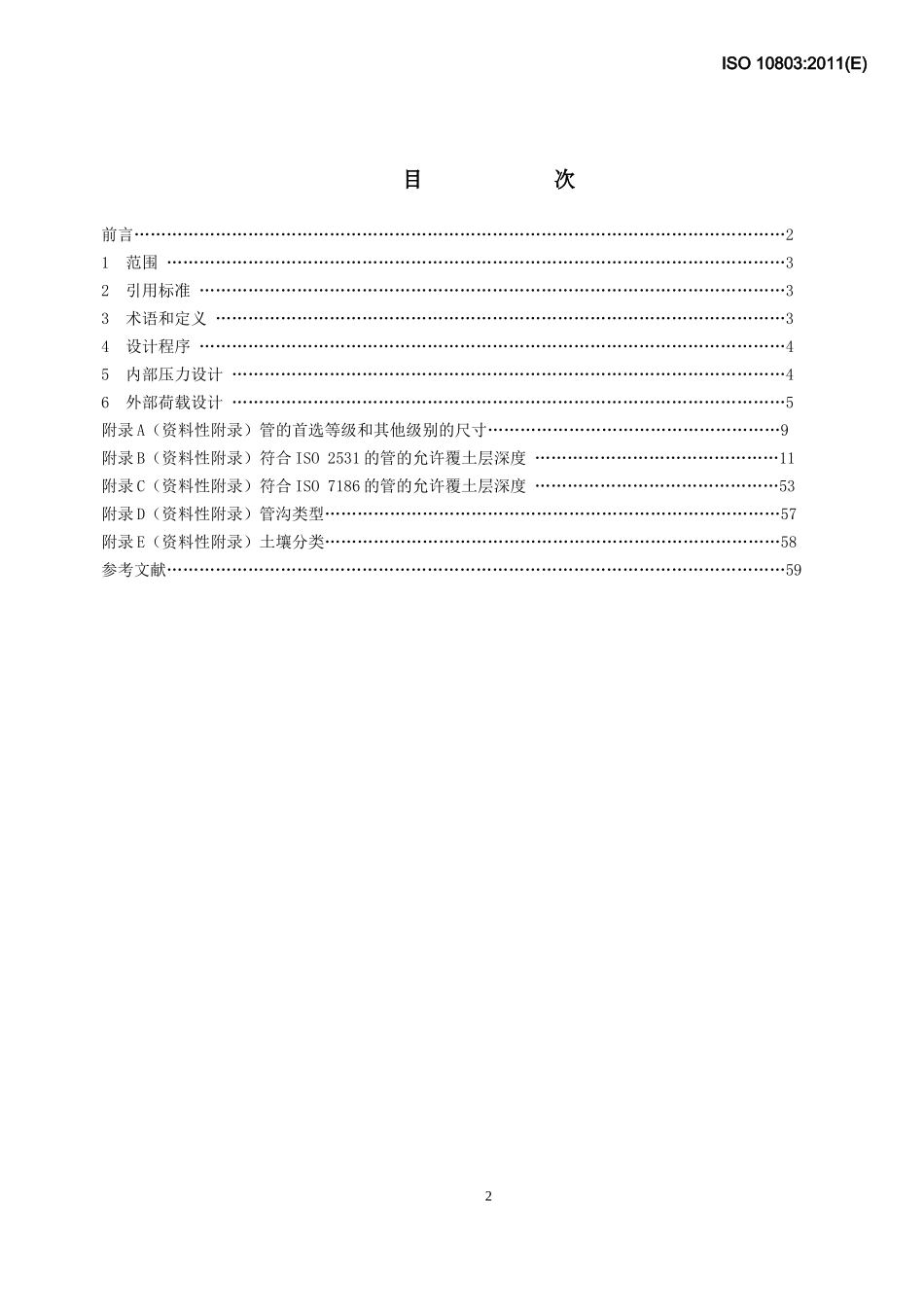

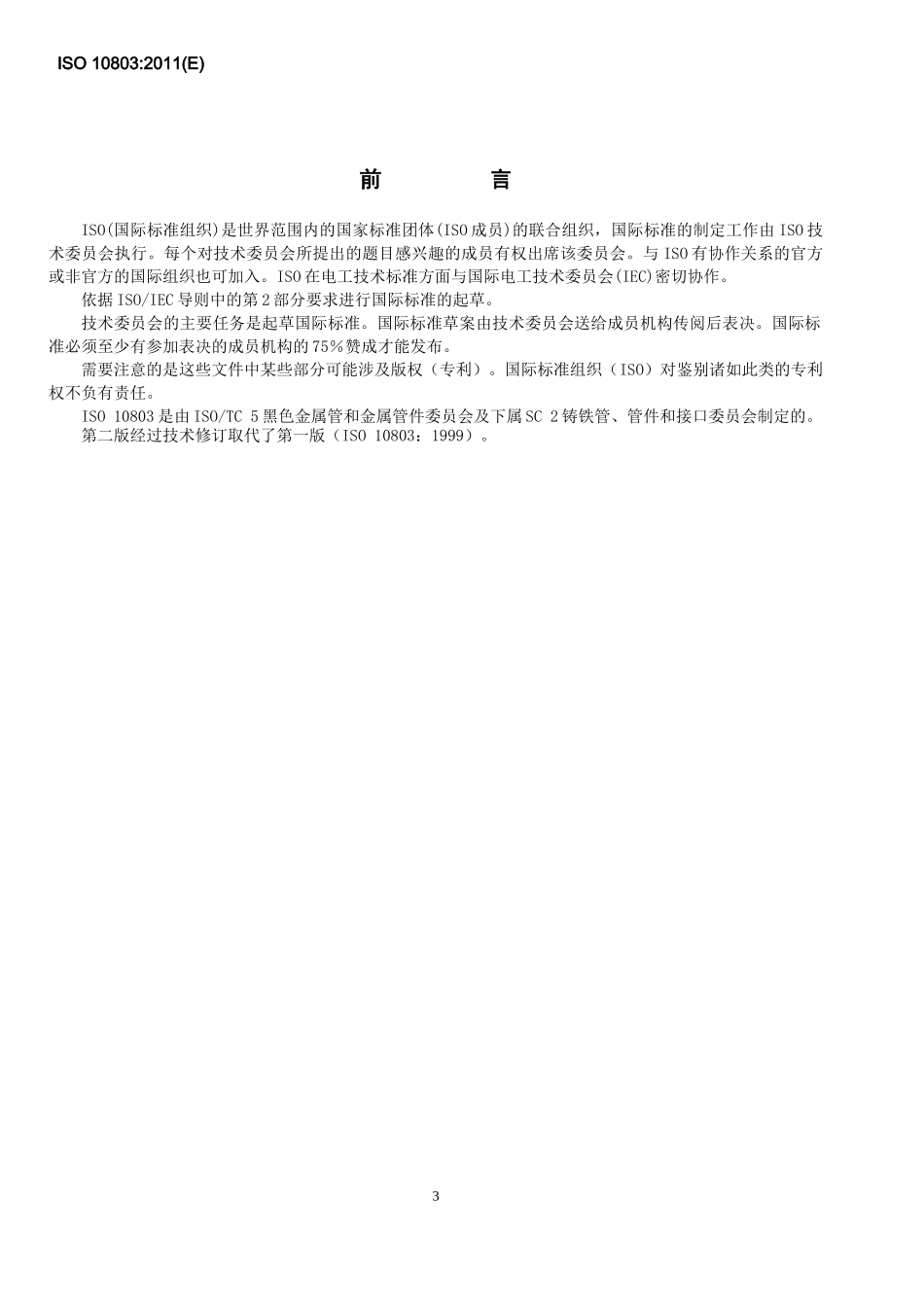

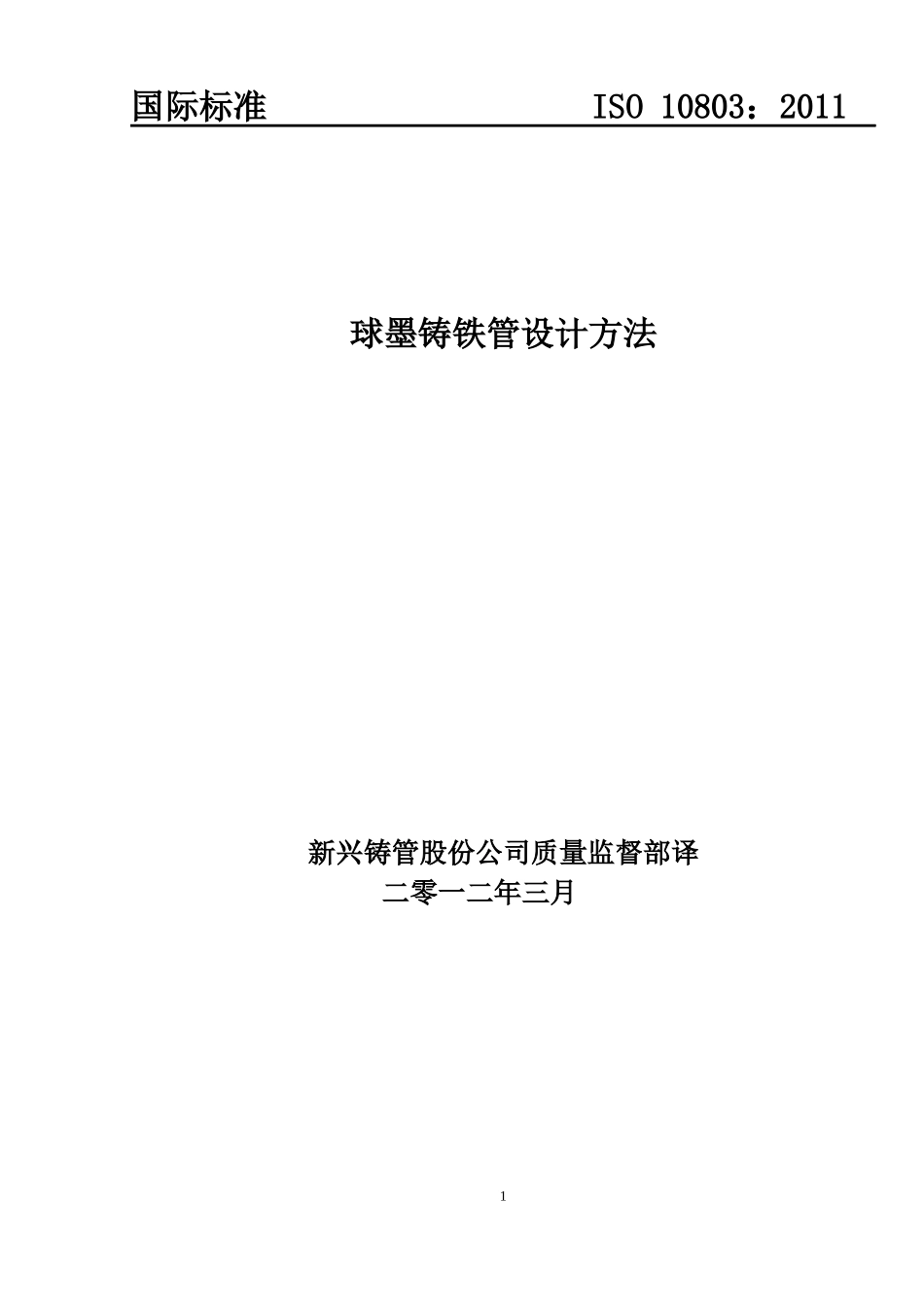

国际标准ISO10803:2011球墨铸铁管设计方法新兴铸管股份公司质量监督部译二零一二年三月1ISO10803:2011(E)目次前言…………………………………………………………………………………………………………21范围……………………………………………………………………………………………………32引用标准………………………………………………………………………………………………33术语和定义……………………………………………………………………………………………34设计程序………………………………………………………………………………………………45内部压力设计…………………………………………………………………………………………46外部荷载设计…………………………………………………………………………………………5附录A(资料性附录)管的首选等级和其他级别的尺寸………………………………………………9附录B(资料性附录)符合ISO2531的管的允许覆土层深度………………………………………11附录C(资料性附录)符合ISO7186的管的允许覆土层深度………………………………………53附录D(资料性附录)管沟类型…………………………………………………………………………57附录E(资料性附录)土壤分类…………………………………………………………………………58参考文献……………………………………………………………………………………………………592ISO10803:2011(E)前言ISO(国际标准组织)是世界范围内的国家标准团体(ISO成员)的联合组织,国际标准的制定工作由ISO技术委员会执行。每个对技术委员会所提出的题目感兴趣的成员有权出席该委员会。与ISO有协作关系的官方或非官方的国际组织也可加入。ISO在电工技术标准方面与国际电工技术委员会(IEC)密切协作。依据ISO/IEC导则中的第2部分要求进行国际标准的起草。技术委员会的主要任务是起草国际标准。国际标准草案由技术委员会送给成员机构传阅后表决。国际标准必须至少有参加表决的成员机构的75%赞成才能发布。需要注意的是这些文件中某些部分可能涉及版权(专利)。国际标准组织(ISO)对鉴别诸如此类的专利权不负有责任。ISO10803是由ISO/TC5黑色金属管和金属管件委员会及下属SC2铸铁管、管件和接口委员会制定的。第二版经过技术修订取代了第一版(ISO10803:1999)。3国际标准ISO10803:2011(E)球墨铸铁管设计方法1范围本国际标准规定了输送水、污水和其它流体的球墨铸铁管的设计方法:——有/无内部压力;——有/无地面和交通荷载。2引用标准下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注明日期的引用文件,仅仅被引用的版本适用于本标准。凡是未注明日期的引用文件,其最新版本(包括任何修改单)适用于本标准。ISO2531输水用球墨铸铁管、管件、附件及接头ISO7186排水用球墨铸铁产品ISO7268管子组件——公称压力的定义ISO10802球墨铸铁管线安装后的液压试验3术语和定义下列ISO7268中给出的术语和定义适用于本标准。3.1允许工作压力(PFA)部件可长时间安全承受的最大内部压力,不包括冲击压。3.2最大允许工作压力(PMA)部件在使用中可安全承受的最大内压力,包括冲击压。3.3允许现场试验压力(PEA)新近安装在地面上或掩埋在地下的部件在短时间内可承受的最大流体静压力,此压力用以检测管线的完整和密封性。注:该试验压力与系统试验压力(STP)不同,但与管线的设计压力有关。3.4埋置埋设在管道周围的材料的布置及类型,对管道结构性能具有影响作用。见图D.l。3.5底层埋置的下面部分,由下底层(必要时)和上底层构成。见图D.l。3.6底层反作用角计算模式中使用的约定角,用于计算管道内底的实际土壤压力分布。3.7压实在安装过程中将土壤有意识的压实。3.8标准葡氏密度AASHTOT99定义的使用2.5kg夯锤和305mm锤落的土壤压实度。4设计程序4.1管壁厚度应具备足够的强度来抗衡流体的内部压力以及因回填和交通产生的外部荷载的影响。符合ISO2531的输水用球墨铸铁管应按照允许工作压力进行分级。符合ISO7186排水用球墨铸铁管可按有压管或重力管进行分类。使用第5章节和第6章节给出的公式,可...
