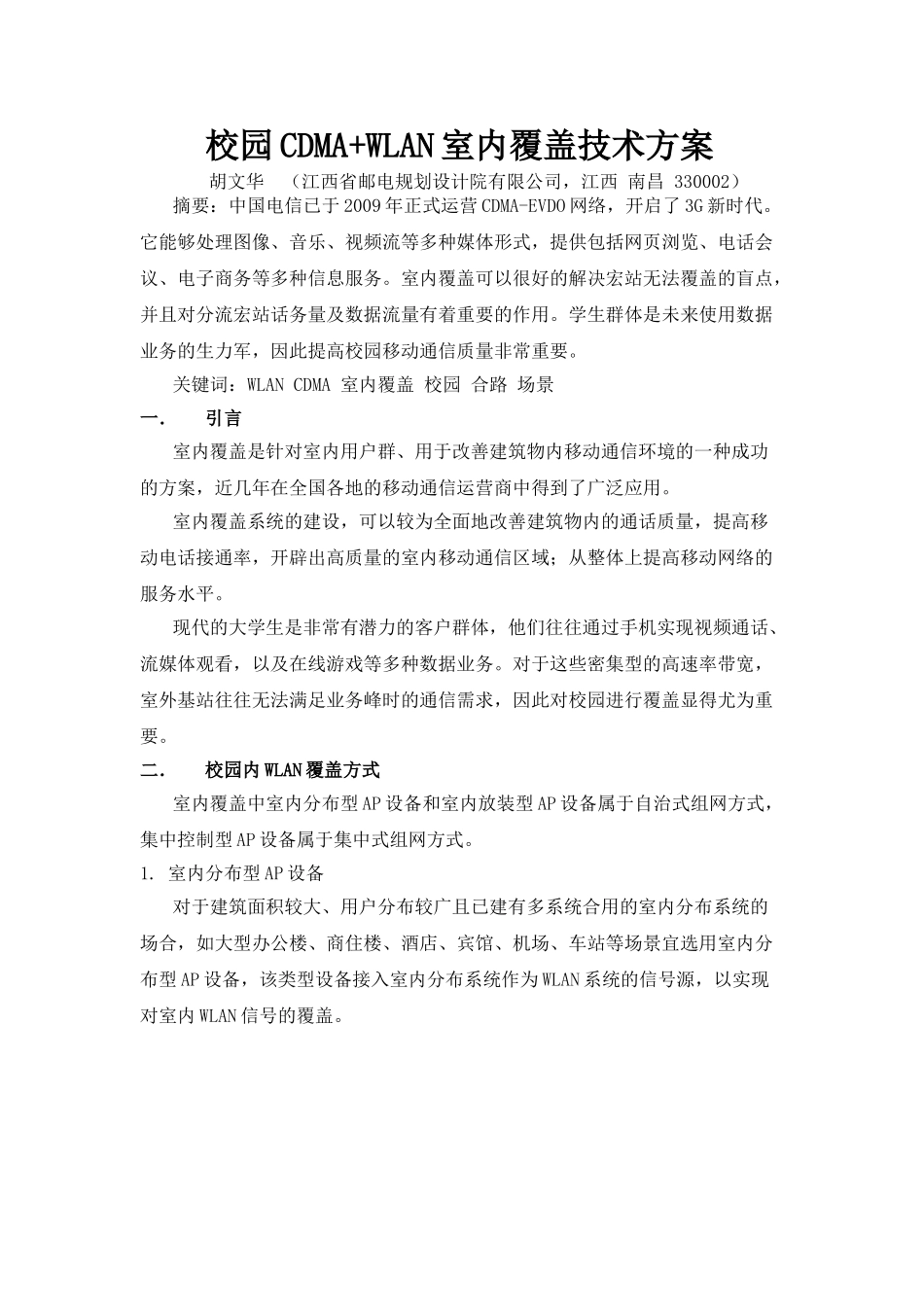

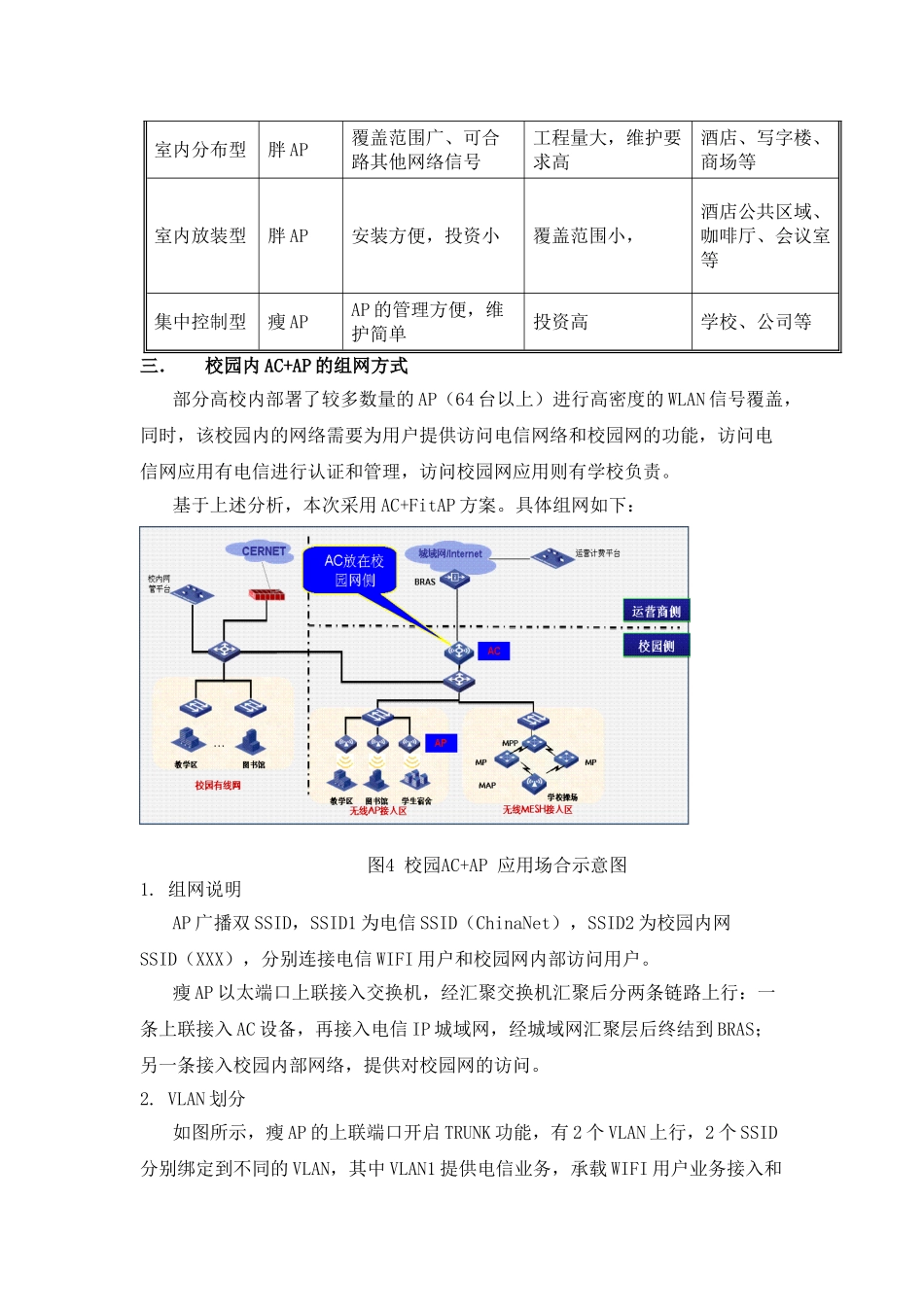

校园CDMA+WLAN室内覆盖技术方案胡文华（江西省邮电规划设计院有限公司，江西南昌330002）摘要：中国电信已于2009年正式运营CDMA-EVDO网络，开启了3G新时代。它能够处理图像、音乐、视频流等多种媒体形式，提供包括网页浏览、电话会议、电子商务等多种信息服务。室内覆盖可以很好的解决宏站无法覆盖的盲点，并且对分流宏站话务量及数据流量有着重要的作用。学生群体是未来使用数据业务的生力军，因此提高校园移动通信质量非常重要。关键词：WLANCDMA室内覆盖校园合路场景一．引言室内覆盖是针对室内用户群、用于改善建筑物内移动通信环境的一种成功的方案，近几年在全国各地的移动通信运营商中得到了广泛应用。室内覆盖系统的建设，可以较为全面地改善建筑物内的通话质量，提高移动电话接通率，开辟出高质量的室内移动通信区域；从整体上提高移动网络的服务水平。现代的大学生是非常有潜力的客户群体，他们往往通过手机实现视频通话、流媒体观看，以及在线游戏等多种数据业务。对于这些密集型的高速率带宽，室外基站往往无法满足业务峰时的通信需求，因此对校园进行覆盖显得尤为重要。二．校园内WLAN覆盖方式室内覆盖中室内分布型AP设备和室内放装型AP设备属于自治式组网方式，集中控制型AP设备属于集中式组网方式。1.室内分布型AP设备对于建筑面积较大、用户分布较广且已建有多系统合用的室内分布系统的场合，如大型办公楼、商住楼、酒店、宾馆、机场、车站等场景宜选用室内分布型AP设备，该类型设备接入室内分布系统作为WLAN系统的信号源，以实现对室内WLAN信号的覆盖。图1室内分布型AP应用场合示意图2.室内放装型AP设备对于建筑结构较简单、面积相对较小、用户相对集中的场合及对容量需求较大的区域，如小型会议室、酒吧、休闲中心等场景宜选用室内放装型AP设备，该类型设备可根据不同环境灵活实施分布。图2室内放装型AP应用场合示意图3.集中控制型AP设备对于接入点多，用户量大，且用户分布较为集中的场合下，如学校、大型会展中心等大型场所，宜选用集中控制型AP设备组网。表二：三种AP组网方式的比较类型AP类型优点缺点使用范围BASAP交换机802.11a/b/gIPDSLAM802.11a/b/g认证、计费平台AAAPortal网管平台APBASADSL猫APIP城域网InternetPPPoE管理隧道PPPoE管理隧道用户认证、带宽控制、网络安全保证、计费管理增值业务平台ICP各类业务提供加密安全，二层隔离，负载均衡网络计费处理、业务控制室内分布型胖AP覆盖范围广、可合路其他网络信号工程量大，维护要求高酒店、写字楼、商场等室内放装型胖AP安装方便，投资小覆盖范围小，酒店公共区域、咖啡厅、会议室等集中控制型瘦APAP的管理方便，维护简单投资高学校、公司等三．校园内AC+AP的组网方式部分高校内部署了较多数量的AP（64台以上）进行高密度的WLAN信号覆盖，同时，该校园内的网络需要为用户提供访问电信网络和校园网的功能，访问电信网应用有电信进行认证和管理，访问校园网应用则有学校负责。基于上述分析，本次采用AC+FitAP方案。具体组网如下：图4校园AC+AP应用场合示意图1.组网说明AP广播双SSID，SSID1为电信SSID（ChinaNet），SSID2为校园内网SSID（XXX），分别连接电信WIFI用户和校园网内部访问用户。瘦AP以太端口上联接入交换机，经汇聚交换机汇聚后分两条链路上行：一条上联接入AC设备，再接入电信IP城域网，经城域网汇聚层后终结到BRAS；另一条接入校园内部网络，提供对校园网的访问。2.VLAN划分如图所示，瘦AP的上联端口开启TRUNK功能，有2个VLAN上行，2个SSID分别绑定到不同的VLAN，其中VLAN1提供电信业务，承载WIFI用户业务接入和瘦AP网管数据，经WLAN接入交换网汇聚和转发后，连接AC设备，接入电信IP城域网；VLAN2提供校园内部网络访问，承载校园访问流量，经WLAN接入交换网汇聚和转发后，上行接入到校园网内部网络。3.业务访问控制1)电信SSID（“ChinaNet”）业务访问ChinaNet用户按照电信公共热点的方式认证和访问，即业务访问集中转发到BRAS进行接入认证和计费管理，由BRAS分配IP地址并实现DHCP+WEBsession管理。2)校园SSID业务访问校园网SSID用户采用本地转发，IP地址由学校分配，校园网认证计费问题...
