通信光缆工程质量控制点VIP免费

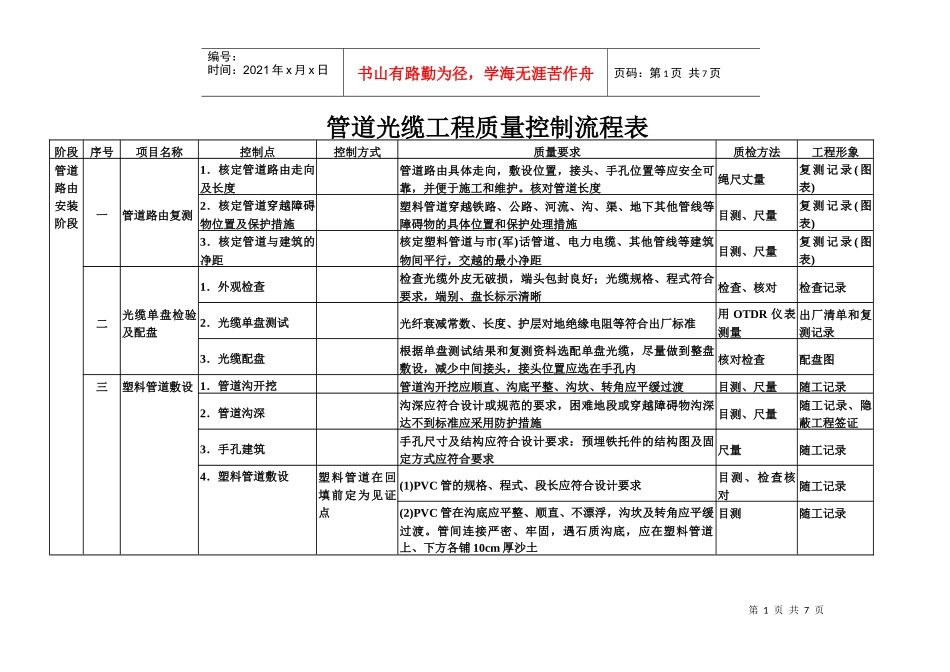

通信光缆工程质量控制点_第1页
1/7

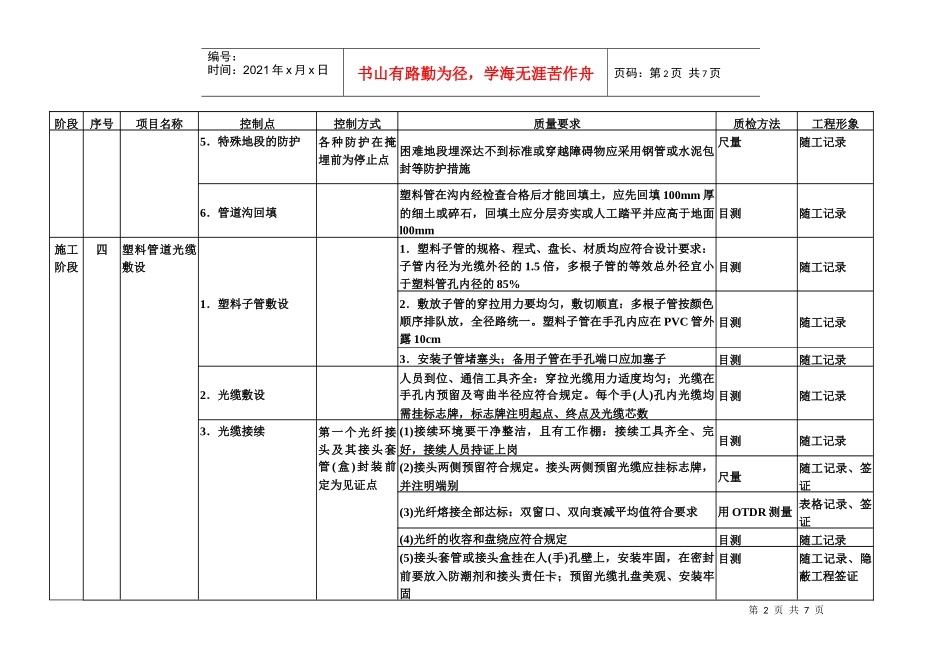

通信光缆工程质量控制点_第2页
2/7

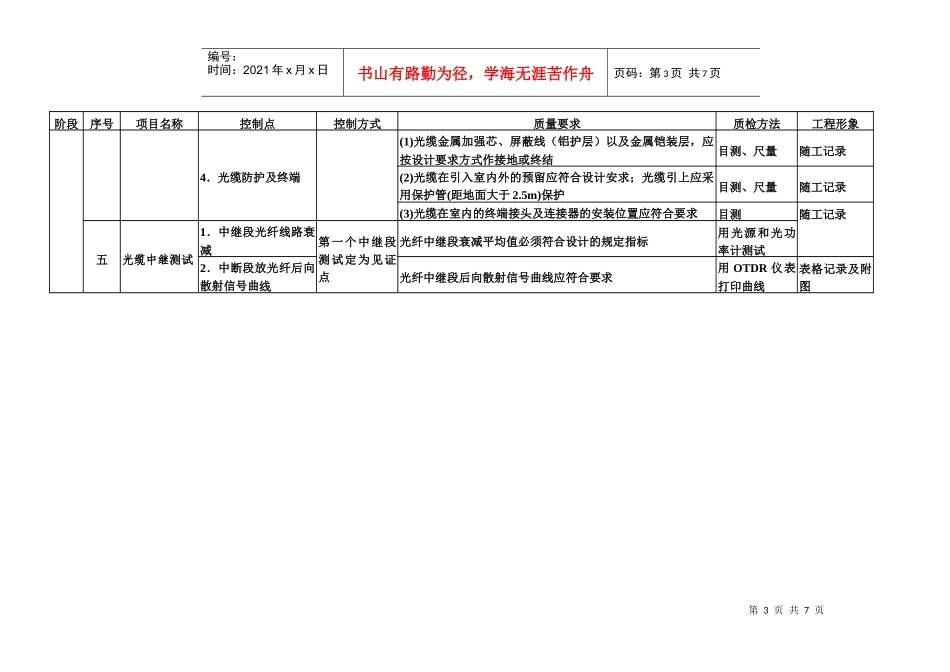

通信光缆工程质量控制点_第3页
3/7
第1页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共7页管道光缆工程质量控制流程表阶段序号项目名称控制点控制方式质量要求质检方法工程形象管道路由安装阶段一管道路由复测1.核定管道路由走向及长度管道路由具体走向,敷设位置,接头、手孔位置等应安全可靠,并便于施工和维护。核对管道长度绳尺丈量复测记录(图表)2.核定管道穿越障碍物位置及保护措施塑料管道穿越铁路、公路、河流、沟、渠、地下其他管线等障碍物的具体位置和保护处理措施目测、尺量复测记录(图表)3.核定管道与建筑的净距核定塑料管道与市(军)话管道、电力电缆、其他管线等建筑物间平行,交越的最小净距目测、尺量复测记录(图表)二光缆单盘检验及配盘1.外观检查检查光缆外皮无破损,端头包封良好;光缆规格、程式符合要求,端别、盘长标示清晰检查、核对检查记录2.光缆单盘测试光纤衰减常数、长度、护层对地绝缘电阻等符合出厂标准用OTDR仪表测量出厂清单和复测记录3.光缆配盘根据单盘测试结果和复测资料选配单盘光缆,尽量做到整盘敷设,减少中间接头,接头位置应选在手孔内核对检查配盘图三塑料管道敷设1.管道沟开挖管道沟开挖应顺直、沟底平整、沟坎、转角应平缓过渡目测、尺量随工记录2.管道沟深沟深应符合设计或规范的要求,困难地段或穿越障碍物沟深达不到标准应采用防护措施目测、尺量随工记录、隐蔽工程签证3.手孔建筑手孔尺寸及结构应符合设计要求:预埋铁托件的结构图及固定方式应符合要求尺量随工记录4.塑料管道敷设塑料管道在回填前定为见证点(1)PVC管的规格、程式、段长应符合设计要求目测、检查核对随工记录(2)PVC管在沟底应平整、顺直、不漂浮,沟坎及转角应平缓过渡。管间连接严密、牢固,遇石质沟底,应在塑料管道上、下方各铺10cm厚沙土目测随工记录第2页共7页第1页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共7页阶段序号项目名称控制点控制方式质量要求质检方法工程形象5.特殊地段的防护各种防护在掩埋前为停止点困难地段埋深达不到标准或穿越障碍物应采用钢管或水泥包封等防护措施尺量随工记录6.管道沟回填塑料管在沟内经检查合格后才能回填土,应先回填100mm厚的细土或碎石,回填土应分层夯实或人工踏平并应高于地面l00mm目测随工记录施工阶段四塑料管道光缆敷设1.塑料子管敷设1.塑料子管的规格、程式、盘长、材质均应符合设计要求:子管内径为光缆外径的1.5倍,多根子管的等效总外径宜小于塑料管孔内径的85%目测随工记录2.敷放子管的穿拉用力要均匀,敷切顺直:多根子管按颜色顺序排队放,全径路统一。塑料子管在手孔内应在PVC管外露10cm目测随工记录3.安装子管堵塞头;备用子管在手孔端口应加塞子目测随工记录2.光缆敷设人员到位、通信工具齐全:穿拉光缆用力适度均匀;光缆在手孔内预留及弯曲半径应符合规定。每个手(人)孔内光缆均需挂标志牌,标志牌注明起点、终点及光缆芯数目测随工记录3.光缆接续第一个光纤接头及其接头套管(盒)封装前定为见证点(1)接续环境要干净整洁,且有工作棚:接续工具齐全、完好,接续人员持证上岗目测随工记录(2)接头两侧预留符合规定。接头两侧预留光缆应挂标志牌,并注明端别尺量随工记录、签证(3)光纤熔接全部达标:双窗口、双向衰减平均值符合要求用OTDR测量表格记录、签证(4)光纤的收容和盘绕应符合规定目测随工记录(5)接头套管或接头盒挂在人(手)孔壁上,安装牢固,在密封前要放入防潮剂和接头责任卡;预留光缆扎盘美观、安装牢固目测随工记录、隐蔽工程签证第3页共7页第2页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共7页阶段序号项目名称控制点控制方式质量要求质检方法工程形象4.光缆防护及终端(1)光缆金属加强芯、屏蔽线(铝护层)以及金属铠装层,应按设计要求方式作接地或终结目测、尺量随工记录(2)光缆在引入室内外的预留应符合设计安求;光缆引上应采用保护管(距地面大于2.5m)保护目测、尺量随工记录(3)光缆在室内的终端接头及连接器的安装位置应符合要求目测随工记录五光缆中继测试1.中继段光纤线路衰减第一个中继段测试定...
