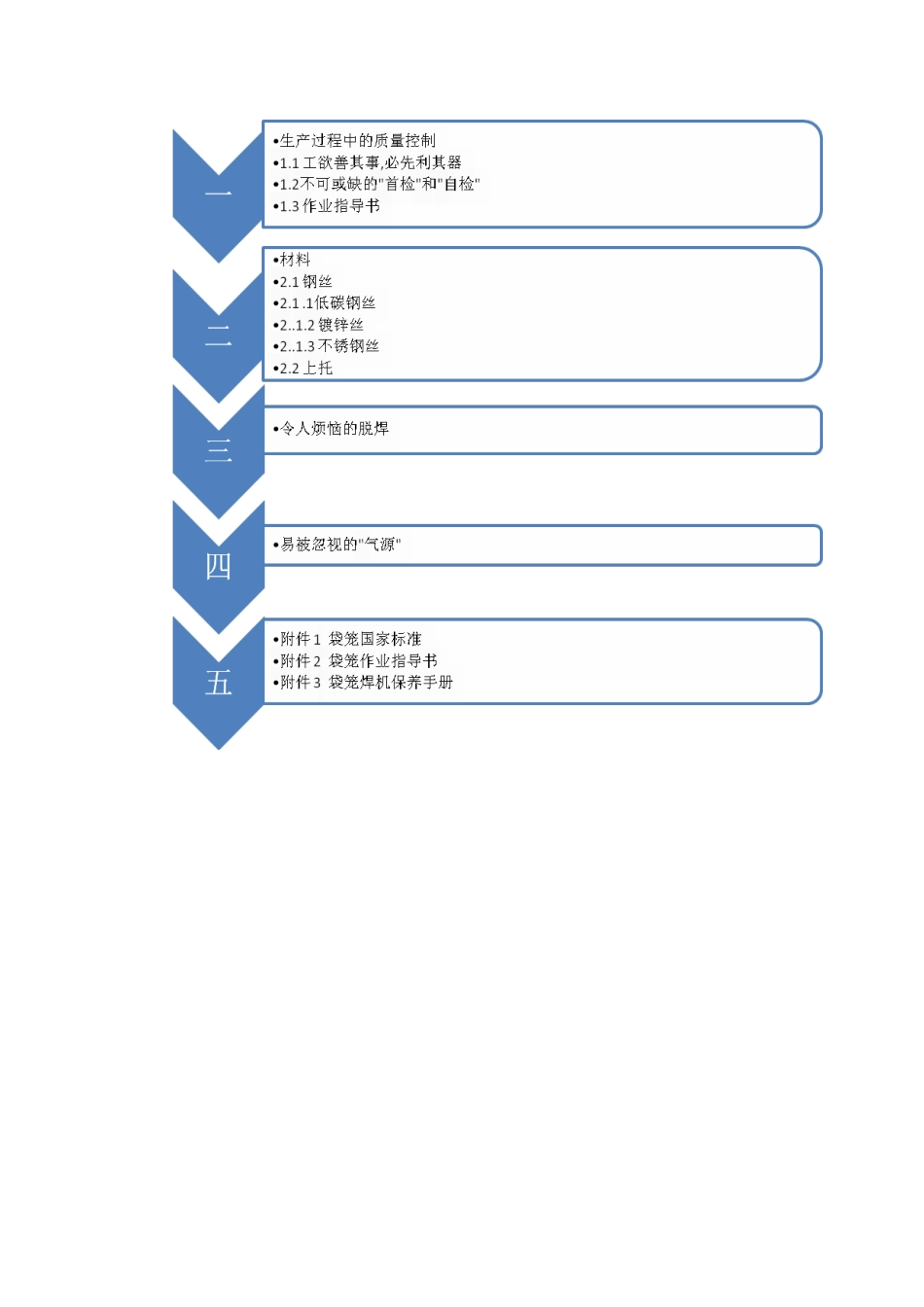

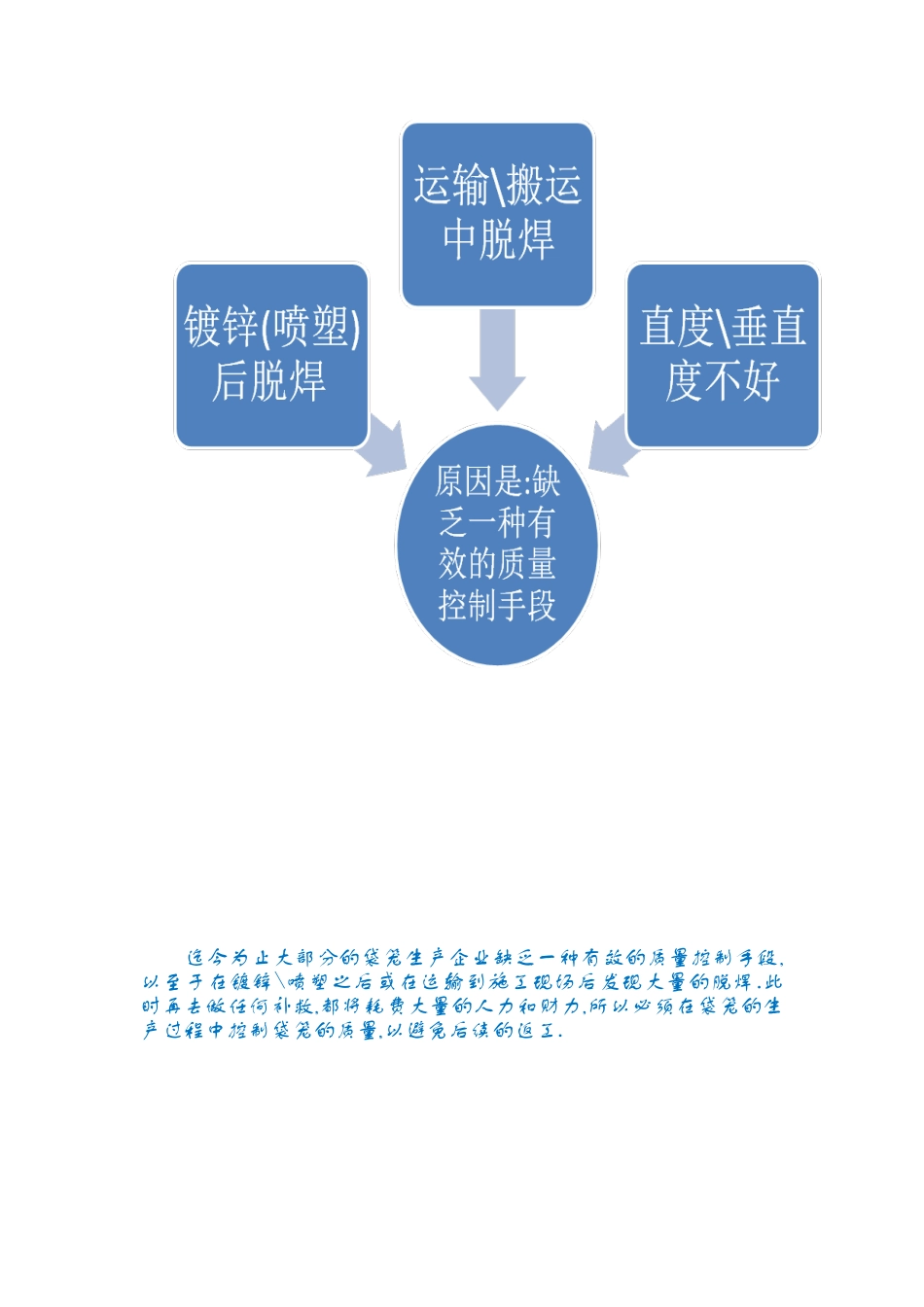

假如您曾经为袋笼的脱焊\毛刺\直度等而烦恼,请认真阅读此文,并付诸实施.谨以此文献给我们的客户朋友._______浙工数控焊机有限公司袋笼的质量控制迄今为止大部分的袋笼生产企业缺乏一种有效的质量控制手段,以至于在镀锌\喷塑之后或在运输到施工现场后发现大量的脱焊.此时再去做任何补救,都将耗费大量的人力和财力,所以必须在袋笼的生产过程中控制袋笼的质量,以避免后续的返工.1.1工欲善其事,必先利其器------------设备的维护保养占50%的脱焊情况是由于设备保养不利造成!为此我们特编‘袋笼生产设备保养手册’（见附件）。敬请照此养护你的设备！我们强烈建议：车间负责人或机修人员，在每天上班前，仔细检查每台设备的运行情况，重点检查电极是否干净、平整，重点检查电磁阀和气缸是否有问题；如有问题需立即处理。检查方法见‘袋笼生产设备保养手册’。1.2不可或缺的“首检”和“自检”“首检”-----每天上班所生产的第一条袋笼需经质量负责人的全面检查。检查方法见附件“袋笼标准”。但是焊点强度的检验，国家标准的规定显得太松。我们要求：把竖筋弯成90度时，焊点不脱落。“自检”-----每20条或30条由操作工“自检”一条，全面检查所有的焊点，任何焊点均不得脱焊，并且袋笼其它指标均须符合袋笼的国脚标准。假如发现焊点不牢固，应立即停止生产，查找原因并解决问题。按20-30条检一条每天共“自检”10-20条，这些经“自检”的袋笼须单独放置，下班前由车间的质量负责人或车间负责人再次检验，以确保无质量问题。严格执行“首检”和“自检”制度，可基本防止大范围脱焊的发生。1.3建立作业指导书对每批单子需建立作业指导书,操作工根据作业指导书生产和检验.作业指导书的范本见附件.一生产过程中的质量控制二原材料2.1钢丝的基本要求：袋笼直丝的抗拉强度一般为750—850mpa，要求表面清洁，无氧化皮、无锈、无拉丝粉等，盘料线形平顺；制造星形支撑圈的钢丝，其抗拉强度为450-500mpa。2.1.1低碳钢丝低碳钢丝目前有两种，一种为黑铁丝，另一种为光亮丝。光亮丝的焊接效果很好，黑铁丝由于表面的氧化皮、拉丝粉等不导电物质，容易发生脱焊。黑铁丝和光亮丝的区别是由于拉丝工艺的不同造成钢丝表面的清洁与否。凡水箱拉丝工艺所拉的钢丝即使不算很亮，但焊接效果也一般不错。光亮丝的拉丝工艺如下：设备：拉丝机LD550、型扎尖机F-96、无动力拨壳机原料：Ф6.5线材（建议采用优质品牌）拉丝过程：1、Ф6.5线材无需预先酸洗通过无动力拨壳机拨壳，然后由4台拉丝机拉粗拉至比目标尺寸（直径）大0.1毫米；2、粗拉后，整盘料酸洗、中和（石灰水）；3、低速拉丝机精拉至目标尺寸；精拉配方如下：石灰（化开）100KG、石蜡3KG、羊油6KG、肥皂10条、十二烷基硫酸钠每灰盒3勺（每8小时更换1次）2.1.2镀锌丝生产袋笼用的镀锌丝需符合如下技术要求，市面上的镀锌丝一般用于捆扎货物，较软、锌层薄不能用于袋笼的制造。2.1.2.1原料丝标准：GB/T343-94锌层厚度：32—35克/平方米材料：Q235B直径公差：+-0.02抗拉强度：700—800Mpa2.1.2.2线形平滑,不得有波浪形弯曲;盘料绕线有序,无乱丝;无断线接头.2.1.2.3包装要求：盘丝先用塑料薄膜缠绕,后用彩条编织布缠绕.2.1.2.4运输：装卸及运输过程不得受雨淋2.1.3不锈钢丝不锈钢丝的焊接性能和硬度（抗拉强度）的关系很大，同一牌号、同一化学成分的不锈钢丝的可焊性差异很大，硬度高的丝焊点脆，硬度低的丝焊点的韧性好。袋笼用不锈钢丝的技术要求如下：2．1.3.1直丝：抗拉强度750—850Mpa2.1.3.2扁圈、星形圈：抗拉强度450--550Mpa2.1.3.3抗拉强度450――550Mpa的不锈钢丝制成的圈，可用用环筋对焊机UR-40焊接。2.1.3.4任何硬度的不锈钢丝制成的圈，都能采用环筋自动氩弧焊机ARW-RING焊接。订货时注意：对于同一种不锈钢而言，不同的硬度（退火程度），焊接性能有很大的差异。如316L，如不退火则硬度高，焊点脆性大，尤其环圈更难对焊；退火过软，易于焊接，但袋笼整体强度差。一般情况下采用硬度适中的不锈钢，对于袋笼的焊接有利，环圈的焊接如采自动用氩弧焊则更易保证质量。镀锌丝焊接黑钢丝焊接后再镀锌光亮丝焊接后再镀锌焊点的强度1、镀锌...
