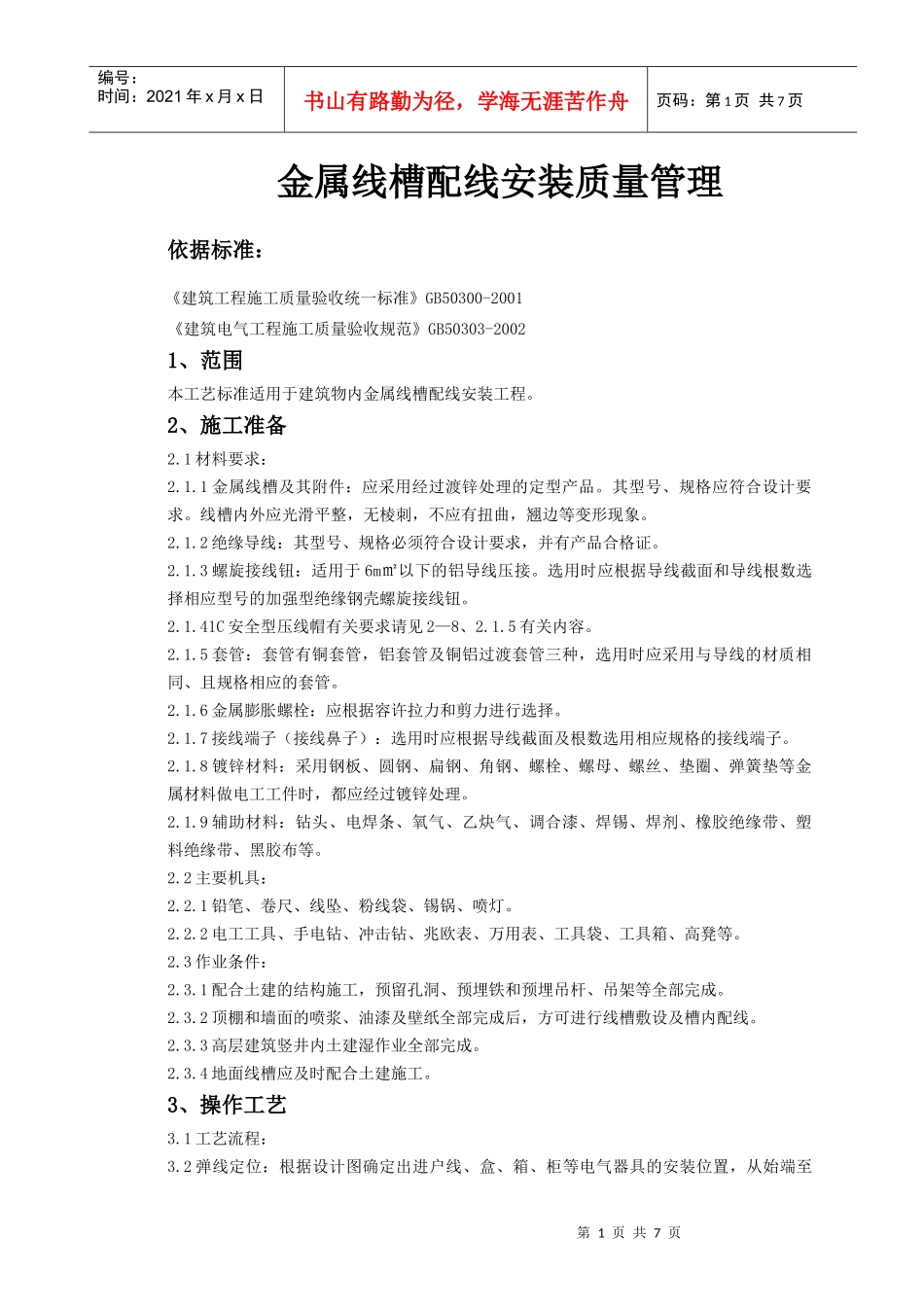

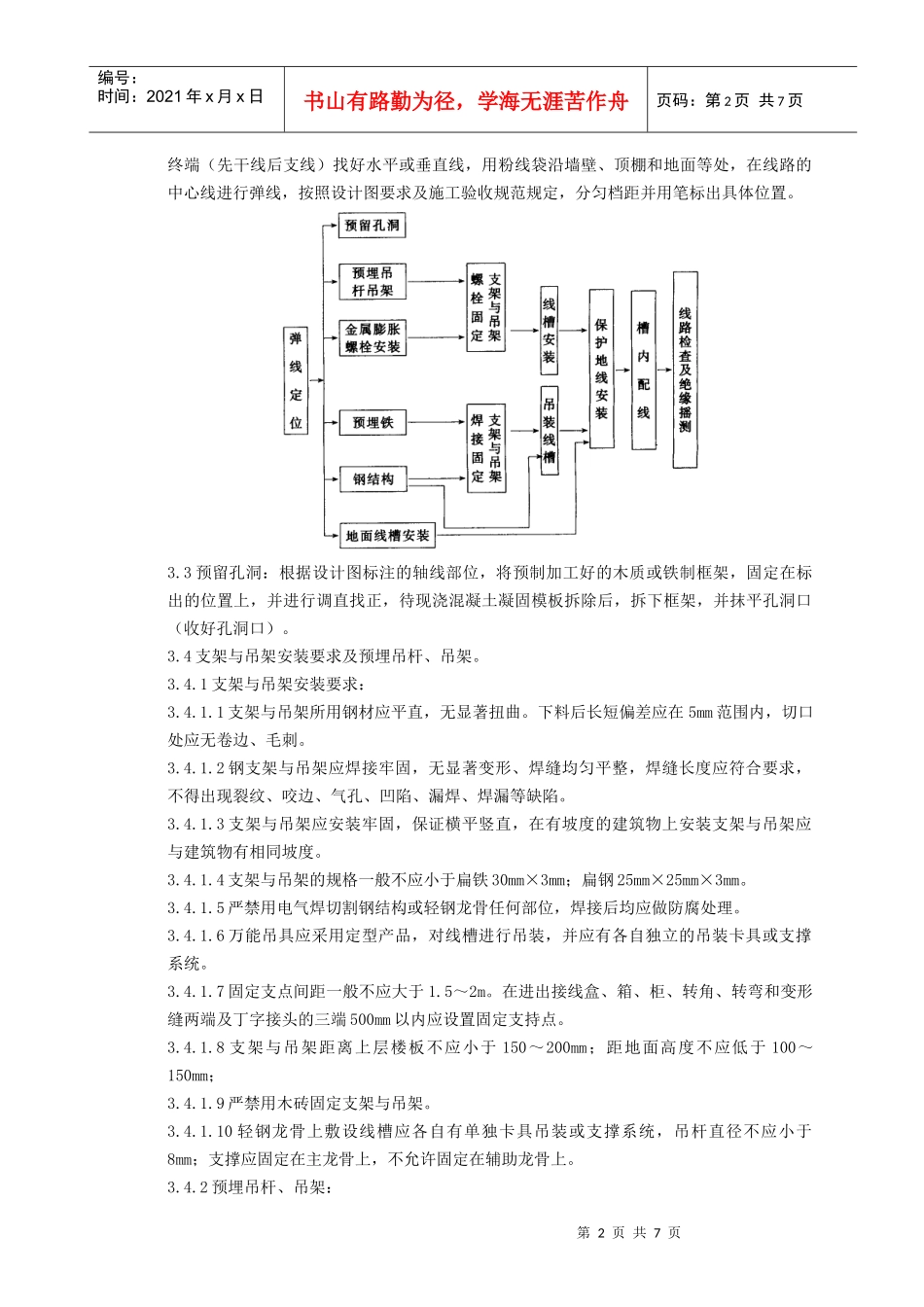

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页金属线槽配线安装质量管理依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本工艺标准适用于建筑物内金属线槽配线安装工程。2、施工准备2.1材料要求：2.1.1金属线槽及其附件：应采用经过渡锌处理的定型产品。其型号、规格应符合设计要求。线槽内外应光滑平整，无棱刺，不应有扭曲，翘边等变形现象。2.1.2绝缘导线：其型号、规格必须符合设计要求，并有产品合格证。2.1.3螺旋接线钮：适用于6m㎡以下的铝导线压接。选用时应根据导线截面和导线根数选择相应型号的加强型绝缘钢壳螺旋接线钮。2.1.41C安全型压线帽有关要求请见2—8、2.1.5有关内容。2.1.5套管：套管有铜套管，铝套管及铜铝过渡套管三种，选用时应采用与导线的材质相同、且规格相应的套管。2.1.6金属膨胀螺栓：应根据容许拉力和剪力进行选择。2.1.7接线端子（接线鼻子）：选用时应根据导线截面及根数选用相应规格的接线端子。2.1.8镀锌材料：采用钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫等金属材料做电工工件时，都应经过镀锌处理。2.1.9辅助材料：钻头、电焊条、氧气、乙炔气、调合漆、焊锡、焊剂、橡胶绝缘带、塑料绝缘带、黑胶布等。2.2主要机具：2.2.1铅笔、卷尺、线坠、粉线袋、锡锅、喷灯。2.2.2电工工具、手电钻、冲击钻、兆欧表、万用表、工具袋、工具箱、高凳等。2.3作业条件：2.3.1配合土建的结构施工，预留孔洞、预埋铁和预埋吊杆、吊架等全部完成。2.3.2顶棚和墙面的喷浆、油漆及壁纸全部完成后，方可进行线槽敷设及槽内配线。2.3.3高层建筑竖井内土建湿作业全部完成。2.3.4地面线槽应及时配合土建施工。3、操作工艺3.1工艺流程：3.2弹线定位：根据设计图确定出进户线、盒、箱、柜等电气器具的安装位置，从始端至第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页终端（先干线后支线）找好水平或垂直线，用粉线袋沿墙壁、顶棚和地面等处，在线路的中心线进行弹线，按照设计图要求及施工验收规范规定，分匀档距并用笔标出具体位置。3.3预留孔洞：根据设计图标注的轴线部位，将预制加工好的木质或铁制框架，固定在标出的位置上，并进行调直找正，待现浇混凝土凝固模板拆除后，拆下框架，并抹平孔洞口（收好孔洞口）。3.4支架与吊架安装要求及预埋吊杆、吊架。3.4.1支架与吊架安装要求：3.4.1.1支架与吊架所用钢材应平直，无显著扭曲。下料后长短偏差应在5mm范围内，切口处应无卷边、毛刺。3.4.1.2钢支架与吊架应焊接牢固，无显著变形、焊缝均匀平整，焊缝长度应符合要求，不得出现裂纹、咬边、气孔、凹陷、漏焊、焊漏等缺陷。3.4.1.3支架与吊架应安装牢固，保证横平竖直，在有坡度的建筑物上安装支架与吊架应与建筑物有相同坡度。3.4.1.4支架与吊架的规格一般不应小于扁铁30mm×3mm；扁钢25mm×25mm×3mm。3.4.1.5严禁用电气焊切割钢结构或轻钢龙骨任何部位，焊接后均应做防腐处理。3.4.1.6万能吊具应采用定型产品，对线槽进行吊装，并应有各自独立的吊装卡具或支撑系统。3.4.1.7固定支点间距一般不应大于1.5～2m。在进出接线盒、箱、柜、转角、转弯和变形缝两端及丁字接头的三端500mm以内应设置固定支持点。3.4.1.8支架与吊架距离上层楼板不应小于150～200mm；距地面高度不应低于100～150mm；3.4.1.9严禁用木砖固定支架与吊架。3.4.1.10轻钢龙骨上敷设线槽应各自有单独卡具吊装或支撑系统，吊杆直径不应小于8mm；支撑应固定在主龙骨上，不允许固定在辅助龙骨上。3.4.2预埋吊杆、吊架：第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页采用直径不小于8mm的圆钢，经过切割、调直、煨弯及焊接等步骤制做成吊杆、吊架。其端应攻丝以便于调整。在配合土建结构中，应随着钢筋上配筋的同时，将吊杆或吊架锚固在所标出的固定位置。在混凝土浇注时，要留有专人看护以防吊杆或吊架移位。拆模板时不得碰坏吊杆端部的丝扣。3.5预埋铁的自制加工尺寸不应小于120mm...
