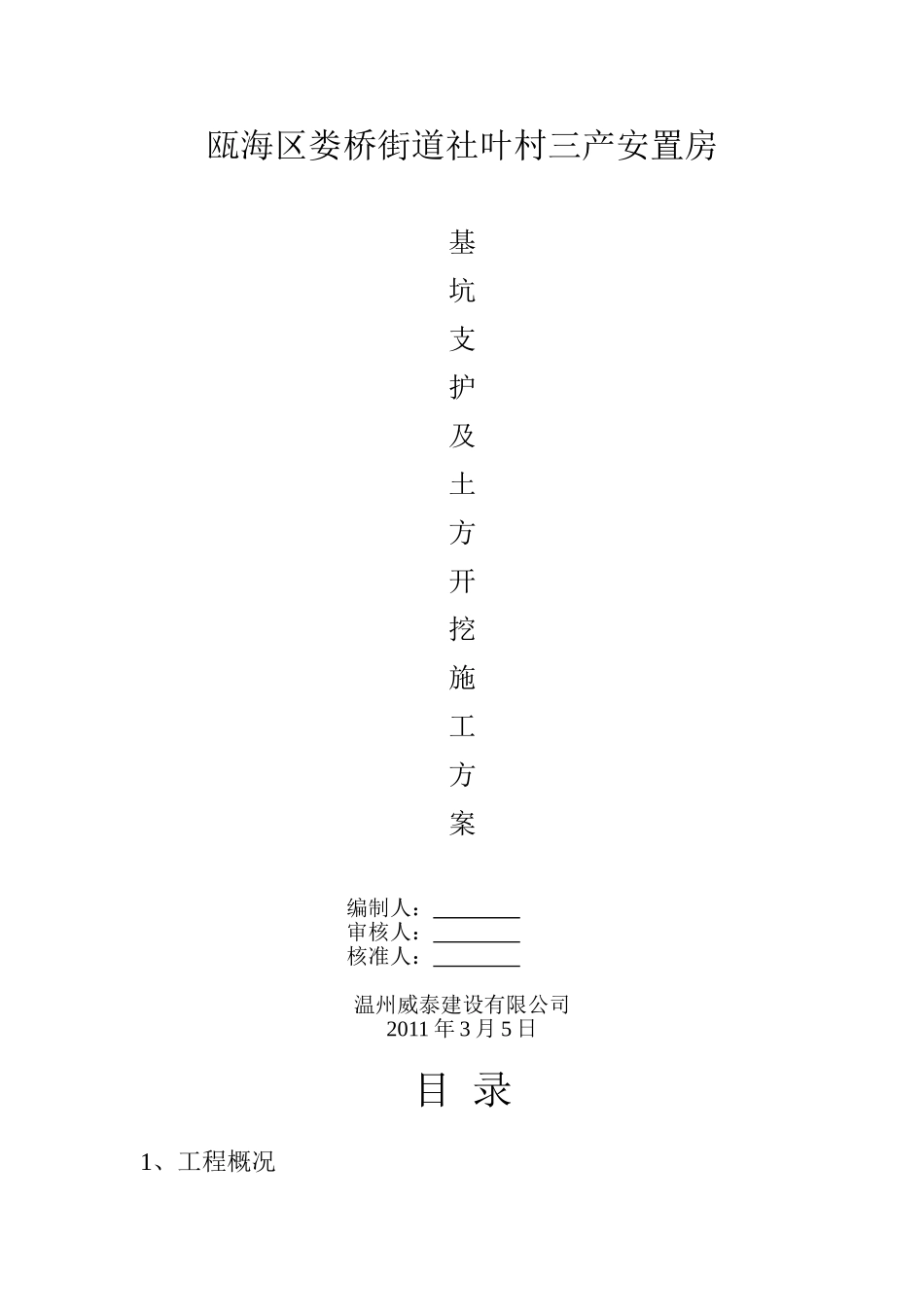

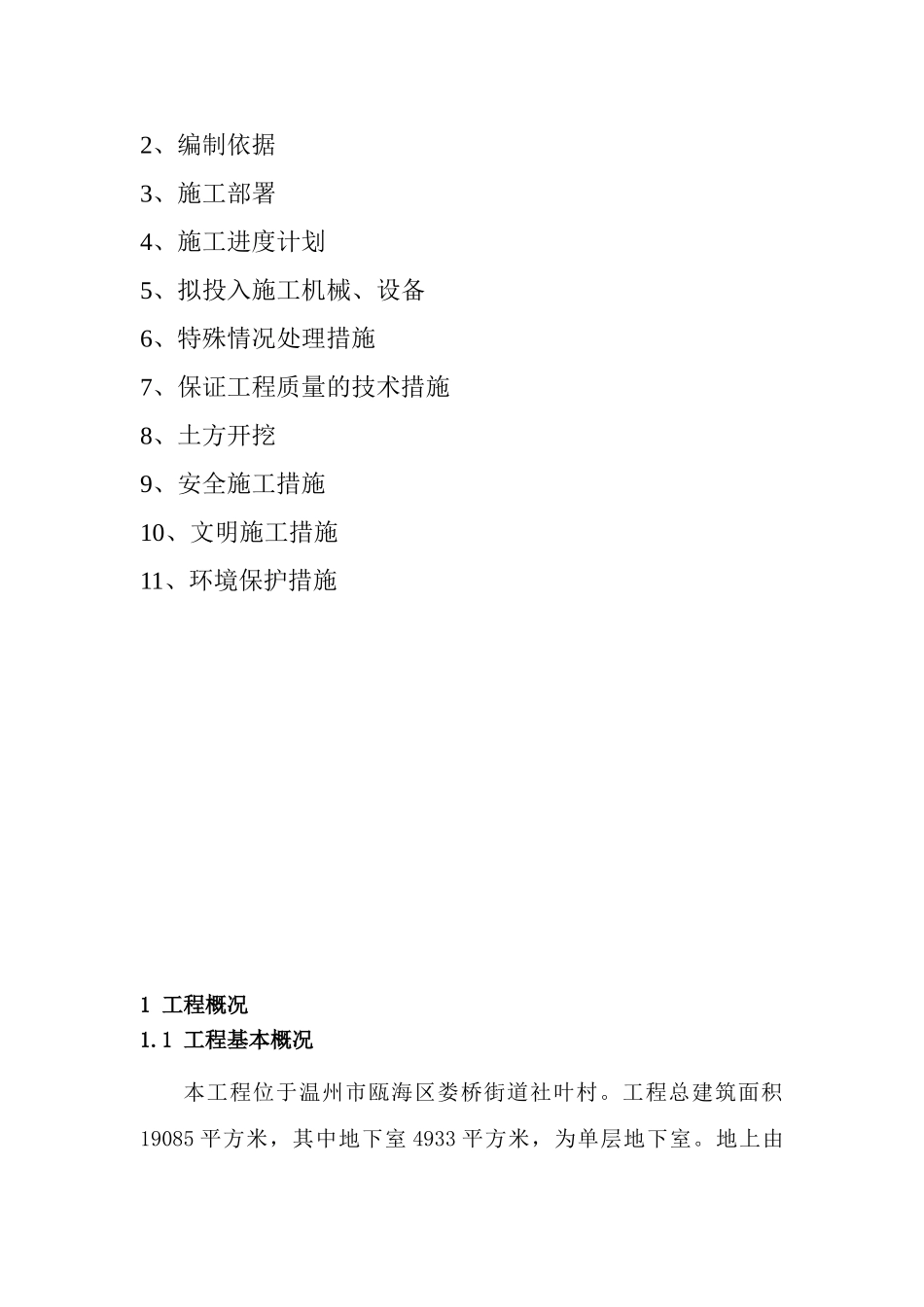

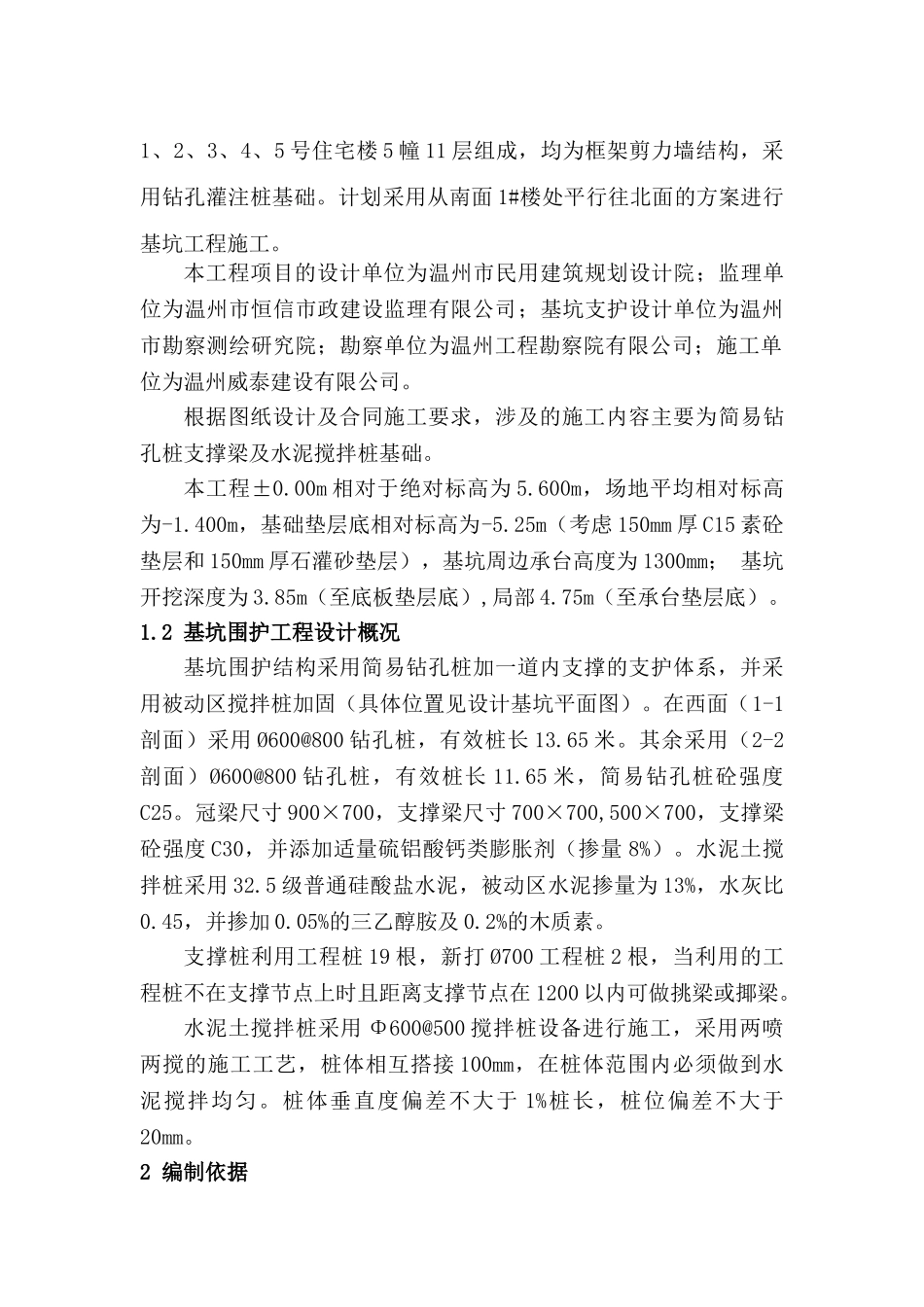

瓯海区娄桥街道社叶村三产安置房基坑支护及土方开挖施工方案编制人：审核人：核准人：温州威泰建设有限公司2011年3月5日目录1、工程概况2、编制依据3、施工部署4、施工进度计划5、拟投入施工机械、设备6、特殊情况处理措施7、保证工程质量的技术措施8、土方开挖9、安全施工措施10、文明施工措施11、环境保护措施1工程概况1.1工程基本概况本工程位于温州市瓯海区娄桥街道社叶村。工程总建筑面积19085平方米，其中地下室4933平方米，为单层地下室。地上由1、2、3、4、5号住宅楼5幢11层组成，均为框架剪力墙结构，采用钻孔灌注桩基础。计划采用从南面1#楼处平行往北面的方案进行基坑工程施工。本工程项目的设计单位为温州市民用建筑规划设计院；监理单位为温州市恒信市政建设监理有限公司；基坑支护设计单位为温州市勘察测绘研究院；勘察单位为温州工程勘察院有限公司；施工单位为温州威泰建设有限公司。根据图纸设计及合同施工要求，涉及的施工内容主要为简易钻孔桩支撑梁及水泥搅拌桩基础。本工程±0.00m相对于绝对标高为5.600m，场地平均相对标高为-1.400m，基础垫层底相对标高为-5.25m（考虑150mm厚C15素砼垫层和150mm厚石灌砂垫层），基坑周边承台高度为1300mm；基坑开挖深度为3.85m（至底板垫层底）,局部4.75m（至承台垫层底）。1.2基坑围护工程设计概况基坑围护结构采用简易钻孔桩加一道内支撑的支护体系，并采用被动区搅拌桩加固（具体位置见设计基坑平面图）。在西面（1-1剖面）采用Ø600@800钻孔桩，有效桩长13.65米。其余采用（2-2剖面）Ø600@800钻孔桩，有效桩长11.65米，简易钻孔桩砼强度C25。冠梁尺寸900×700，支撑梁尺寸700×700,500×700，支撑梁砼强度C30，并添加适量硫铝酸钙类膨胀剂（掺量8%）。水泥土搅拌桩采用32.5级普通硅酸盐水泥，被动区水泥掺量为13%，水灰比0.45，并掺加0.05%的三乙醇胺及0.2%的木质素。支撑桩利用工程桩19根，新打Ø700工程桩2根，当利用的工程桩不在支撑节点上时且距离支撑节点在1200以内可做挑梁或揶梁。水泥土搅拌桩采用Φ600@500搅拌桩设备进行施工，采用两喷两搅的施工工艺，桩体相互搭接100mm，在桩体范围内必须做到水泥搅拌均匀。桩体垂直度偏差不大于1%桩长，桩位偏差不大于20mm。2编制依据2.1《建筑基坑支护技术规程》（JGJ120-99）；2.2《建筑地基基础施工质量验收规范》（GB50202-2002）；2.3《建筑工程施工质量验收统一标准》（GB50300-2001）；3施工部署结合本工程特点，现场条件及土质情况科学合理的组织施工力量，交叉作业，流水施工，加强现场和环境管理，配合得力的施工班组，齐全的施工机械设备，采用先进合理的技术措施，科学的安排施工进度，组织各专业施工班组的协调做业，保证工程沿着质量优、进度快、安全无事故、文明整洁的方向发展。3.1总体施工顺序考虑现场现有供电、供水条件，达到合理的资源配置。为确保本工程基坑围护体系施工质量与进度，安排两台简易钻桩机同时施工，基坑围护体系总体施工顺序为：一台从1#楼南面逆时针往北面施工，另一台从1#楼西南角开始，顺时针北面往北面施工，围护桩施工一半工程量时安排一台搅拌桩从1#楼东面D-3轴处顺时针由南至西施工。土方工程的施工顺序既要考虑机械开行路线，又要保证支撑系统的安全。本工程基坑施工顺序如下：1、平整场地，清除障碍物，降低地下水位。2、待围护桩桩身混凝土达到设计强度的80%以后，施工内支撑，支撑梁土方开挖至贯梁低标高-2.9米，破除桩头至桩顶标高，铺200mm厚片石，浇100mm厚素混凝土垫层，每边超出支撑梁工作面150mm，在垫层上抹20mm厚石灰浆层再铺油毛毡与支撑梁隔离，再绑扎钢筋、侧面模板支撑，浇筑支撑梁及贯梁砼。3、待支撑梁混凝土达到设计强度的80%后，分层挖土至-4.95m标高除底板底，再进行余下的土方开挖，对底板、承台、地梁、电梯井等局部深挖处土方采用人工开挖至设计标高，经勘查、设计人员验槽后立即进行垫层施工，垫层延伸至维护桩边。4、先施工底板与维护桩之间的C20素混凝土换撑带，再施工基础底板。5、支撑拆除：a、挖土完成后应抓紧进行底板结构的施工，确保基坑稳定；b、待结构施工地下室一层时同时施工换撑。c、待...
