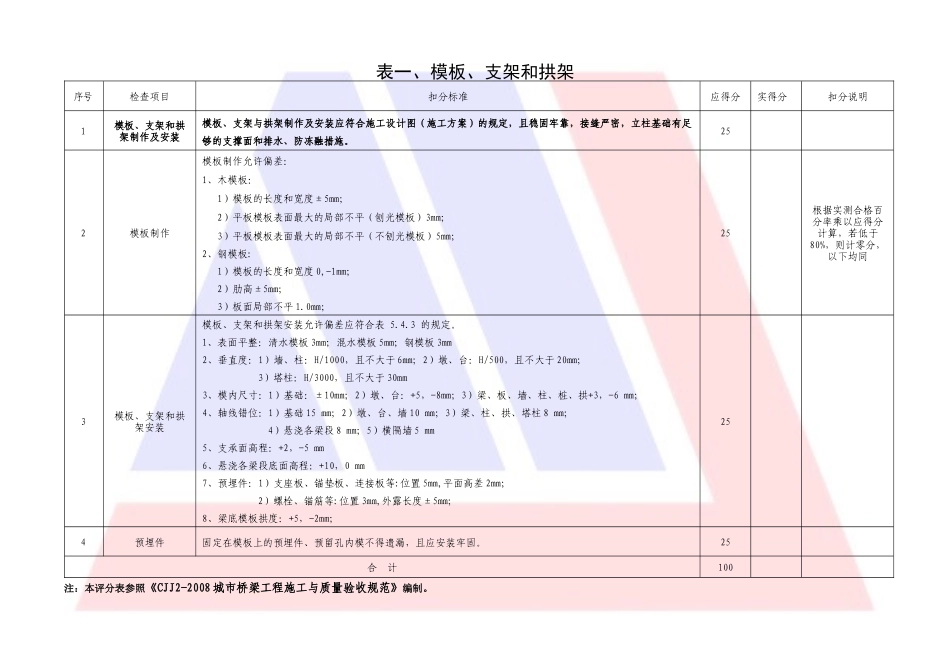

表一、模板、支架和拱架序号检查项目扣分标准应得分实得分扣分说明1模板、支架和拱架制作及安装模板、支架与拱架制作及安装应符合施工设计图（施工方案）的规定，且稳固牢靠，接缝严密，立柱基础有足够的支撑面和排水、防冻融措施。252模板制作模板制作允许偏差：1、木模板：1）模板的长度和宽度±5mm；2）平板模板表面最大的局部不平（刨光模板）3mm；3）平板模板表面最大的局部不平（不刨光模板）5mm；2、钢模板:1）模板的长度和宽度0,-1mm；2）肋高±5mm；3）板面局部不平1.0mm；25根据实测合格百分率乘以应得分计算，若低于80%，则计零分，以下均同3模板、支架和拱架安装模板、支架和拱架安装允许偏差应符合表5.4.3的规定。1、表面平整：清水模板3mm；混水模板5mm；钢模板3mm2、垂直度：1）墙、柱：H/1000，且不大于6mm；2）墩、台：H/500，且不大于20mm；3）塔柱：H/3000，且不大于30mm3、模内尺寸：1）基础：±10mm；2）墩、台：+5，-8mm；3）梁、板、墙、柱、桩、拱+3，-6mm；4、轴线错位：1）基础15mm；2）墩、台、墙10mm；3）梁、柱、拱、塔柱8mm；4）悬浇各梁段8mm；5）横隔墙5mm5、支承面高程：+2，-5mm6、悬浇各梁段底面高程：+10，0mm7、预埋件：1）支座板、锚垫板、连接板等:位置5mm,平面高差2mm；2）螺栓、锚筋等:位置3mm,外露长度±5mm；8、梁底模板拱度：+5，-2mm；254预埋件固定在模板上的预埋件、预留孔内模不得遗漏，且应安装牢固。25合计100注：本评分表参照《CJJ2-2008城市桥梁工程施工与质量验收规范》编制。表二、钢筋序号检查项目扣分标准应得分实得分扣分说明1钢筋、焊条1、钢筋、焊条的品种、牌号、规格和技术性能必须符合国家现行标准规定和设计要求。2、钢筋进场时，必须按批抽取试件做力学性能和工艺性能试验，其质量必须符合国家现行标准的规定。3、当钢筋出现脆断、焊接性能不良或力学性能显著不正常等现象时，应对该批钢筋进行化学成分检验或其他专项检验。4、钢材直径现场抽检；（见钢筋公称直径与公称尺寸对照表）152钢筋弯制和末端弯钩1、受力钢筋弯制和末端弯钩均应符合设计要求，设计未规定时，其尺寸应符合表6.2.3的规定。2、箍筋末端弯钩的形式应符合设计及规范要求。153受力钢筋连接1、钢筋的连接形式必须符合设计要求。2、钢筋接头位置、同一截面的接头数量、搭接长度应符合设计要求和本规范规定。3、钢筋焊接接头质量应符合图家现行标准《钢筋焊接及验收规程JGJ18的规定和设计要求。4、HRB335和HRB400带助钢筋机械连接接头质量应符合国家现行标准《钢筋机械连接通用技术规程》JGJ107、《带肋钢筋套筒挤压连接技术规程》JGJ108的规定和设计要求｡154钢筋安装钢筋安装时,其品种、规格、数量、形状,必须符合设计要求｡不合格，扣15分155预埋件和钢筋外观及接头1、预埋件的规格、数量、位置等必须符合设计要求｡视情况，扣2～5分2、钢筋表面不得有裂纹、结疤、折叠、锈蚀和油污，钢筋焊接接头表面不得有夹渣、焊瘤。扣2～5分106钢筋加工允许偏差1、受力钢筋顺长度方向全长的净尺寸：±10mm；2、弯起钢筋的弯折：±20mm；3、箍筋内净尺寸：±5mm。10根据实测合格百分率乘以应得分计算分。7钢筋网允许偏差1、网的长宽：±10mm；2、网眼尺寸：±10mm；3、网眼对角线差：±15mm。108钢筋成形和安装允许偏差1、受力钢筋间距：两排以上排拒：±15mm；同排：梁板、拱肋±10mm基础、墩台、柱±20mm；灌注桩：±20mm；2、箍筋、横向水平筋、螺旋筋间距：±10mm；3、钢筋骨架尺寸：长±10mm；宽、高或直径±5mm；4、弯起钢筋位置：±20mm；5、钢筋保护层厚度：墩台、基础±10mm；梁、柱、桩±5mm；板、梁±3mm10合计100第3页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共44页表三、混凝土序号检查项目扣分标准应得分实得分扣分说明1混凝土和砂浆施工质量保证条件1、混凝土现场搅拌时无计量设施，扣10分；场地未硬化，扣5分；2、砂浆搅拌未采用强制式搅拌机，扣10分；无计量设施，扣10分；当有需要时未设置淋灰池，缺1项次扣5分；3、试件未按要求进行硬标识、同养试块未在代表部位存放、未采用保护笼或保护笼不符合要求...
