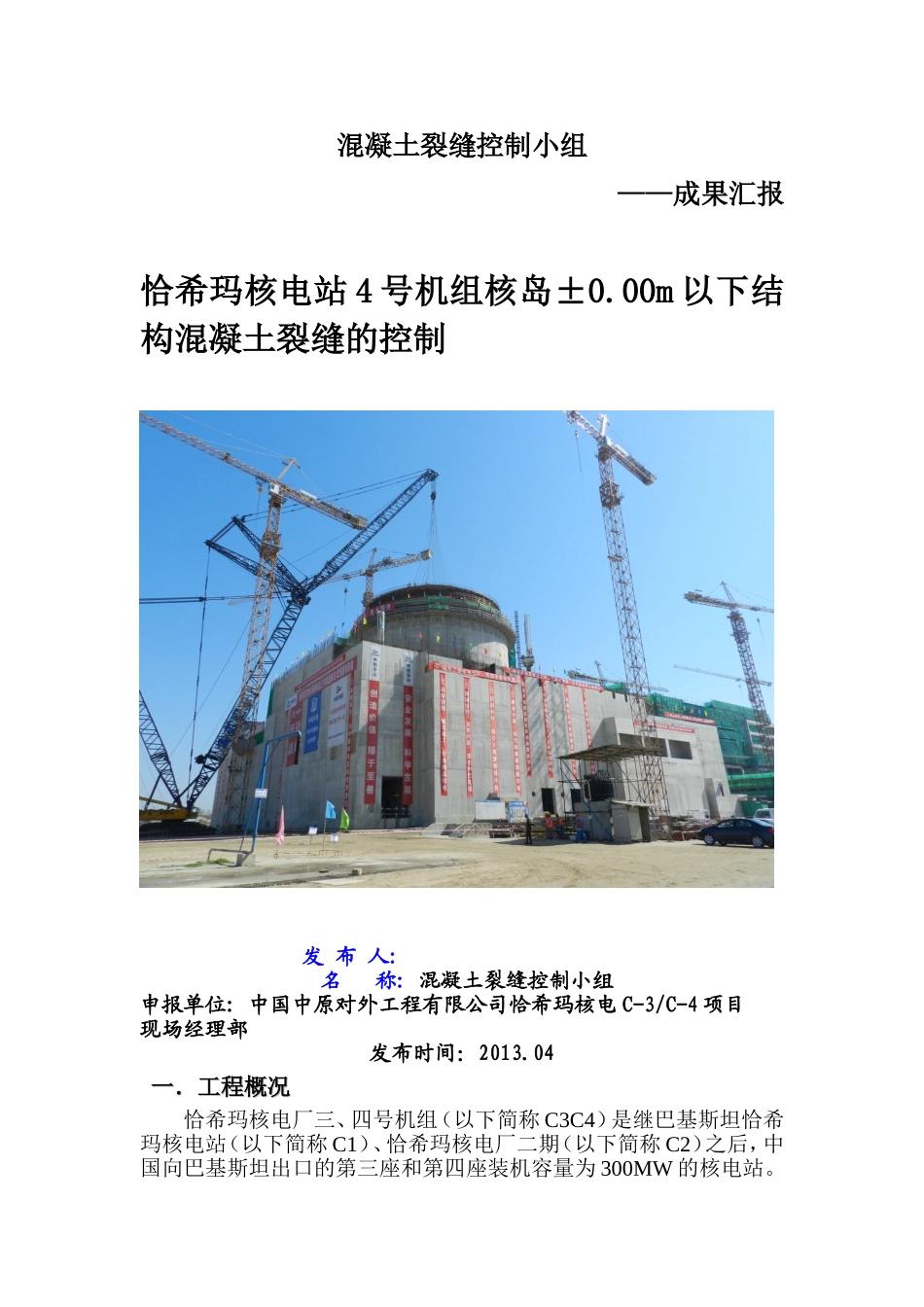

混凝土裂缝控制小组——成果汇报恰希玛核电站4号机组核岛±0.00m以下结构混凝土裂缝的控制发布人:名称:混凝土裂缝控制小组申报单位:中国中原对外工程有限公司恰希玛核电C-3/C-4项目现场经理部发布时间：2013.04一．工程概况一．工程概况恰希玛核电厂三、四号机组（以下简称C3C4）是继巴基斯坦恰希玛核电站（以下简称C1）、恰希玛核电厂二期（以下简称C2）之后，中国向巴基斯坦出口的第三座和第四座装机容量为300MW的核电站。巴基斯坦恰希玛核电站是由我国自主设计、自主施工、自主管理的出口核电项目，是我国向国外出口设计、设备、建筑安装以及调试的交钥匙核电项目。C3/C4工程与C2工程毗连，与C2工程反应堆中心相距654.7m，两反应堆中心相距286.1m，主要厂房为反应堆厂房、核辅助厂房、和汽轮机厂房。整个厂房布置东西长度870m，南北宽度450m左右，厂房中心向北约516m有一条宽150米、深4m的拉姆运河，河床及边坡无任何护砌，西边有一条宽30m深5m的水渠。C3/C4单个核岛厂房坐落在同一底板上，底板长94.0m、宽90.3m，核岛底板顶标高为-11.45米，底板底标高为-13.15米，局部底部最低处为-18.30米，结构最薄处为1.7m，最厚处2.30m,混凝土工程量约25500m3，混凝土强度等级为C30（90天强度），抗渗等级为S6。核岛厂房工程主体结构由核反应堆厂房（RX）、核辅助厂房（NX）、核燃料贮存厂房（FX）、电气厂房（EX）四部分结构基础合并组成，为现浇钢筋混凝土结构。C3、C4分别于2011年3月4日和2011年12月28日浇筑第一罐混凝土（FCD）；2013年3月6日实现C3穹顶吊装；目前C3RX厂房内部结构主体施工已经完成、RX厂房安全壳已施工至24层、NX厂房正在施工14.95m～22.45m墙体结构、FX厂房正在施工13.27m～19.75m墙体结构、EX厂房正在施工18.55m平台板；C4RX厂房内部结构已完成±0.000m板混凝土浇筑、NX厂房正在-0.05m～5.95m墙板主体结构施工。二．小组简介二．小组简介QC小组成员简介小组名称混凝土裂缝控制小组所在单位中原公司C3/C4现场经理部课题名称巴基斯坦恰希玛C4工程核岛±0.00m以下结构混凝土裂缝的控制课题类型问题解决型小组成立时间2012年05月02日小组人数9人注册编号C3/C4XC-QCC-1201活动时间2012年6月～2013年4月小组成员简介姓名年龄学历部门职称组内职务备注张银贵38硕研现场质保部工程师组长廖训龙29硕研现场质保部助理工程师副组长李路遥24本科现场质保部助理工程师副组长唐岩49大专现场质保部高级工程师组员许春军41本科质量监督部高级工程师组员牛志水39本科质量监督部工程师组员尚萌25本科现场质保部助理工程师组员王建华59本科工程建造部高级工程师组员韩玲冲27硕研工程建造部助理工程师组员制表人：张银贵时间：2012-5-2三．选题理由三．选题理由理由一：恰希玛核电站是我国向巴基斯坦出口的核电项目，也是中原公司拓展海外核电市场的基础。理由二：C3C4项目3号机组核岛厂房混凝土施工已进入收尾阶段，其中±0.00m以下结构混凝土裂缝问题较为突出，且巴方业主PAEC十分关注。±0.00m以下结构顶板裂缝较多，大部分为表层干缩裂缝，对混凝土的质量影响不大；但个别裂缝为贯穿性的，对钢筋混凝土的耐久性、强度及使用功能造成了一定的影响。因此，如何对4号机组核岛厂房±0.00m以下结构混凝土裂缝进行控制，以减少裂缝产生的数量，是现场施工质量控制的难点和重点。为此成立QC小组，对C3工程核岛±0.00m以下结构混凝土裂缝产生的原因进行分析，采取切实有效的措施,总结经验，形成成果资料，以指导后续混凝土施工质量的控制。四．现状调查四．现状调查小组成员对本项目3号机组已浇筑完成核岛厂房±0.00m以下墙、板混凝土裂缝进行观察统计，发现裂缝主要集中出现在核辅助厂房在-6.00m板及-11.45m～-6.00m之间的墙体区域。QC小组定期对裂缝进行观测，并形成记录，具体结果见以下图表：C3NX厂房-11.45～6.00m墙体裂缝（1）C3NX厂房-11.45～-6.00m墙体裂缝（2）C3NX-11.4～-6.05米墙体裂缝观测记录序号房间号区域墙号裂缝编号是否贯穿第一次第二次第三次裂缝宽度（mm）裂缝长度(M)裂缝观测时间裂缝宽度（mm）裂缝长度(M)裂缝观测时间裂缝宽度（mm）裂缝长度(M)裂缝观测时间1NC001C...
