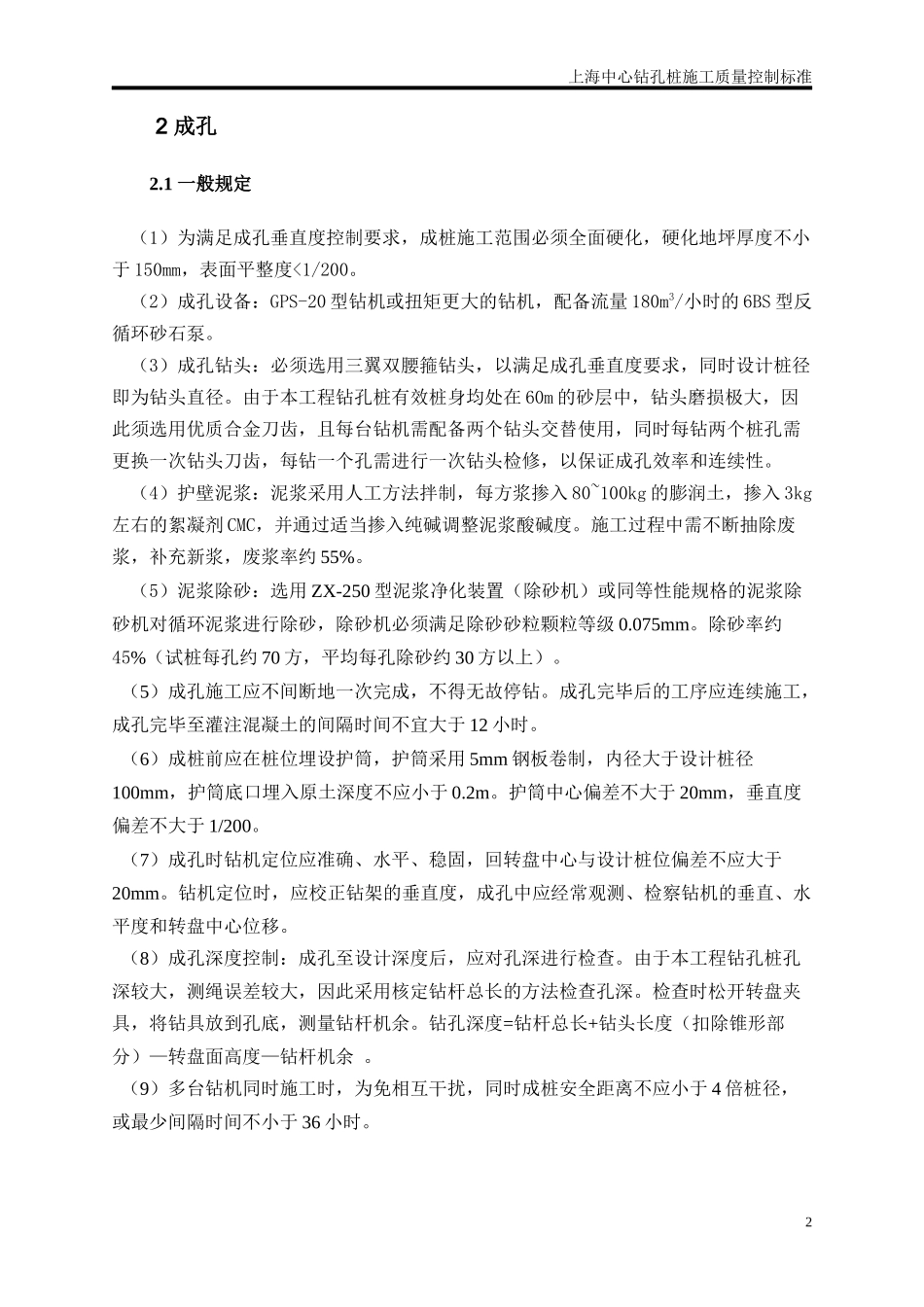

上海中心钻孔桩施工质量控制标准上海中心大厦钻孔灌注桩施工质量控制标准1总则1.1编制说明上海中心大厦地处陆家嘴金融中心，紧邻金茂大厦和环球金融中心大厦，总高度达632米，地上118层，地下5层，地下室深约30米，总建筑面积约56万㎡。根据特殊环境控制和施工技术的要求，上海中心大厦的主楼承压桩以采用钻孔灌注桩为宜，通过在现场进行的桩型试验结果表明，采用ø1000桩长88m的钻孔灌注桩，结合桩端注浆工艺，桩身质量完好，桩承载力可达24000kN以上，完全可以作为本工程的主楼承压桩使用，但施工过程中的质量控制是关键。为保证每根桩的成桩质量，必须在施工过程中进行精密、可靠的控制，同时控制标准必须量化，因此编制此质量控制标准。1.2施工工艺（1）工艺名称：泵吸反循环钻孔灌注桩（2）成孔方式：上部粘土层(25米深度)正循环成孔，下部泵吸反循环成孔（3）泥浆制备：采用专用膨润土和外加剂人工拌制（4）泥浆除砂：ZX-250型泥浆净化装置（除砂机）除砂（5）清孔方式：泵吸反循环一清，泵吸反循环二清（6）钢筋安装：预加工成型，直螺纹接驳器连接（7）浇灌方式：导管法水下混凝土浇灌（8）注浆：桩端后注浆1.3适用范围“上海中心大厦”塔楼区钻孔灌注桩。1.4编制依据（1）《钻孔灌注桩施工规程》DG/TJ08-202-2007（2）上海中心大厦桩型试验结果1上海中心钻孔桩施工质量控制标准2成孔2.1一般规定（1）为满足成孔垂直度控制要求，成桩施工范围必须全面硬化，硬化地坪厚度不小于150mm，表面平整度<1/200。（2）成孔设备：GPS-20型钻机或扭矩更大的钻机，配备流量180m3/小时的6BS型反循环砂石泵。（3）成孔钻头：必须选用三翼双腰箍钻头，以满足成孔垂直度要求，同时设计桩径即为钻头直径。由于本工程钻孔桩有效桩身均处在60m的砂层中，钻头磨损极大，因此须选用优质合金刀齿，且每台钻机需配备两个钻头交替使用，同时每钻两个桩孔需更换一次钻头刀齿，每钻一个孔需进行一次钻头检修，以保证成孔效率和连续性。（4）护壁泥浆：泥浆采用人工方法拌制，每方浆掺入80~100kg的膨润土，掺入3kg左右的絮凝剂CMC，并通过适当掺入纯碱调整泥浆酸碱度。施工过程中需不断抽除废浆，补充新浆，废浆率约55%。（5）泥浆除砂：选用ZX-250型泥浆净化装置（除砂机）或同等性能规格的泥浆除砂机对循环泥浆进行除砂，除砂机必须满足除砂砂粒颗粒等级0.075mm。除砂率约45%（试桩每孔约70方，平均每孔除砂约30方以上）。（5）成孔施工应不间断地一次完成，不得无故停钻。成孔完毕后的工序应连续施工，成孔完毕至灌注混凝土的间隔时间不宜大于12小时。（6）成桩前应在桩位埋设护筒，护筒采用5mm钢板卷制，内径大于设计桩径100mm，护筒底口埋入原土深度不应小于0.2m。护筒中心偏差不大于20mm，垂直度偏差不大于1/200。（7）成孔时钻机定位应准确、水平、稳固，回转盘中心与设计桩位偏差不应大于20mm。钻机定位时，应校正钻架的垂直度，成孔中应经常观测、检察钻机的垂直、水平度和转盘中心位移。（8）成孔深度控制：成孔至设计深度后，应对孔深进行检查。由于本工程钻孔桩孔深较大，测绳误差较大，因此采用核定钻杆总长的方法检查孔深。检查时松开转盘夹具，将钻具放到孔底，测量钻杆机余。钻孔深度=钻杆总长+钻头长度（扣除锥形部分）—转盘面高度—钻杆机余。（9）多台钻机同时施工时，为免相互干扰，同时成桩安全距离不应小于4倍桩径，或最少间隔时间不小于36小时。2上海中心钻孔桩施工质量控制标准2.2检查要点成孔质量控制要点序号检查项目技术指标或允许偏差检查时间或位置检测方法1开孔桩位≤20mm开孔定位在硬地坪上放出纵横轴线，对照轴线用钢尺检查护筒垂直、稳定开孔前检查埋设情况钻机平整度开孔前水平尺测量转盘水平度钻头直径Ø1000开孔前钢尺测量2泥浆新浆比重1.05～1.10g/cm3，粘度16～20秒，PH值8~10新浆池泥浆检测仪器测定循环泥浆比重1.20～1.30g/cm3，粘度16～20秒，PH值8~10，含砂率小于3%循环池3钻进正循环钻进钻压20~25kpa，转速40-50r/min通过速度观测，检查成孔情况是否正常反循环钻进钻压10~15kpa，转速20-40r/min4终孔检查孔深0~+300mm提钻前将钻具下放到底，测量钻杆机余...
