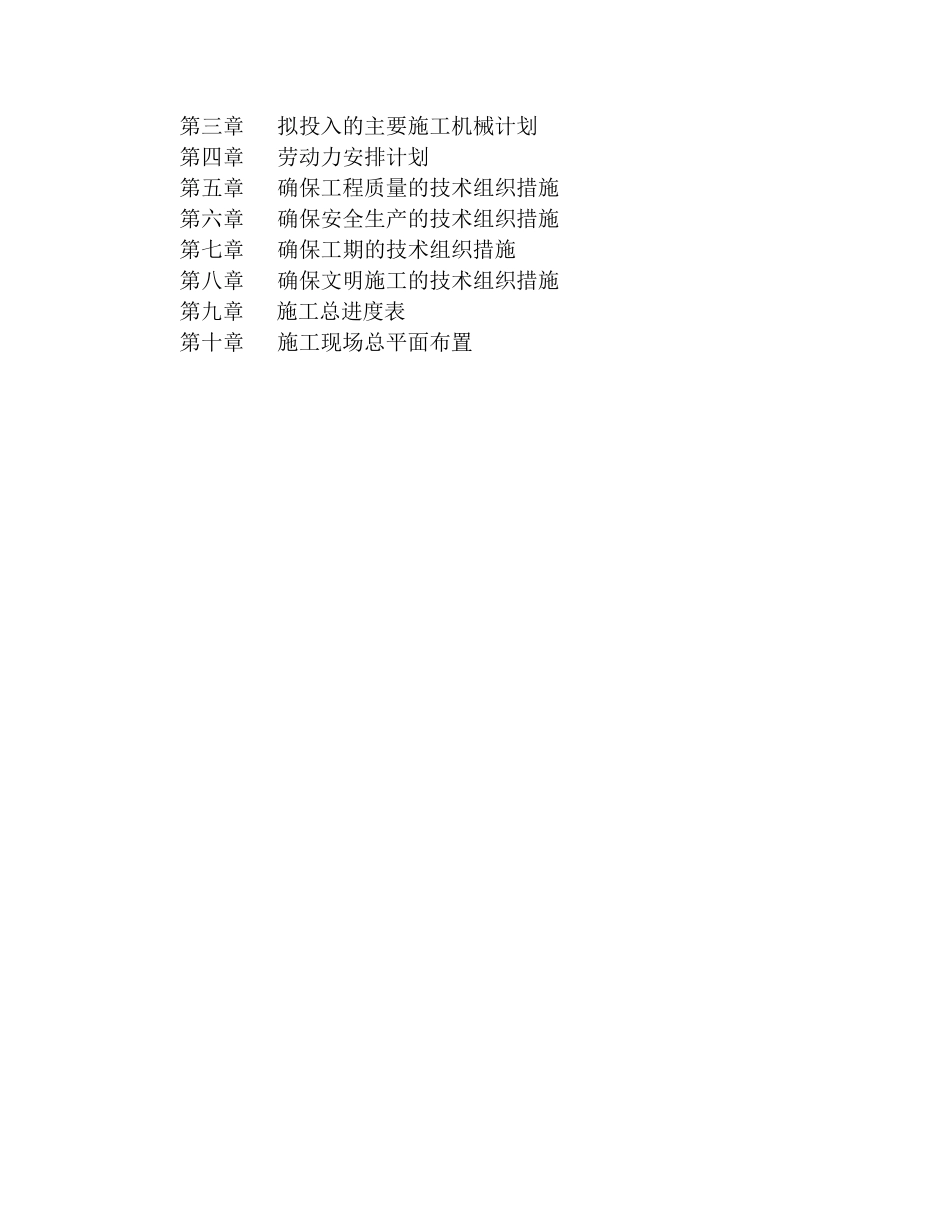

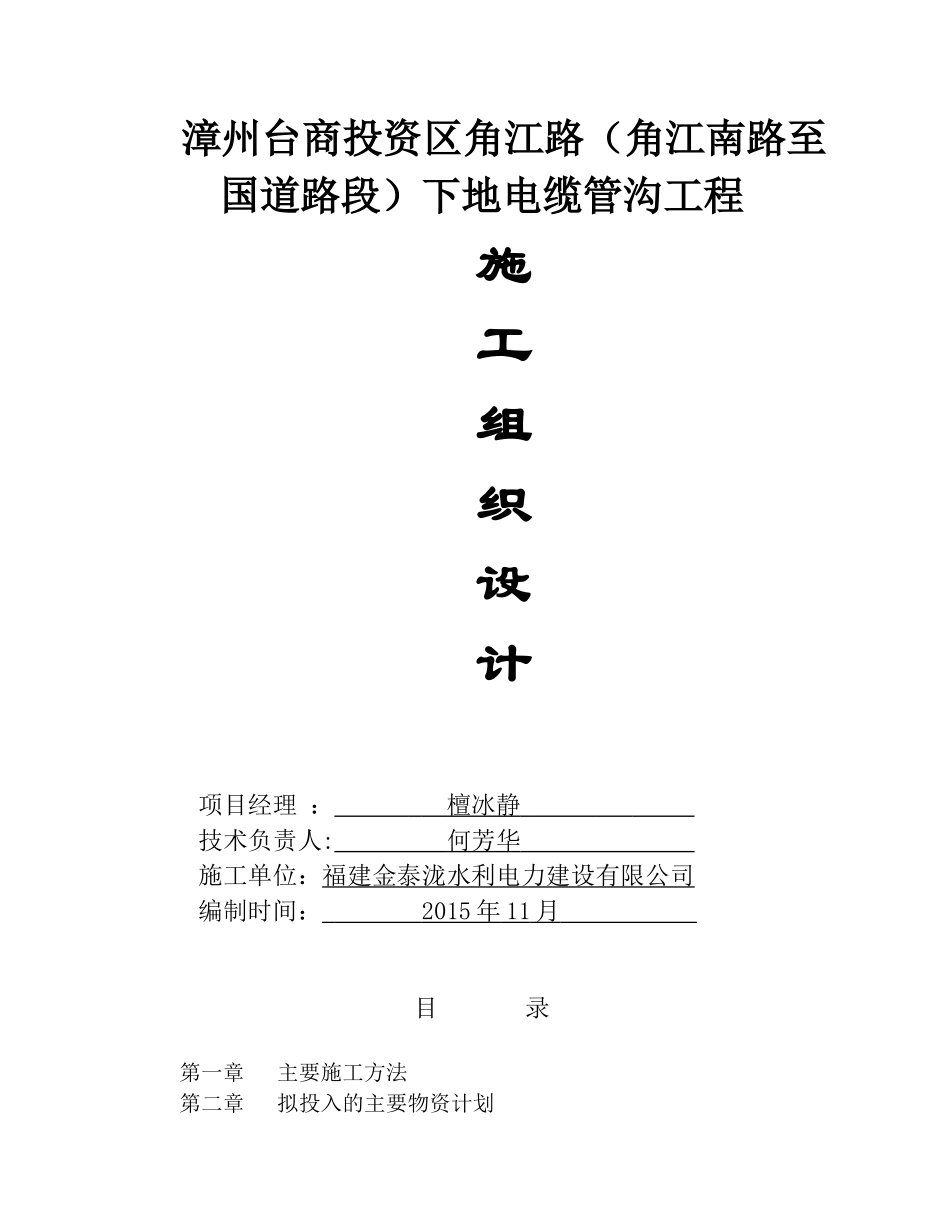

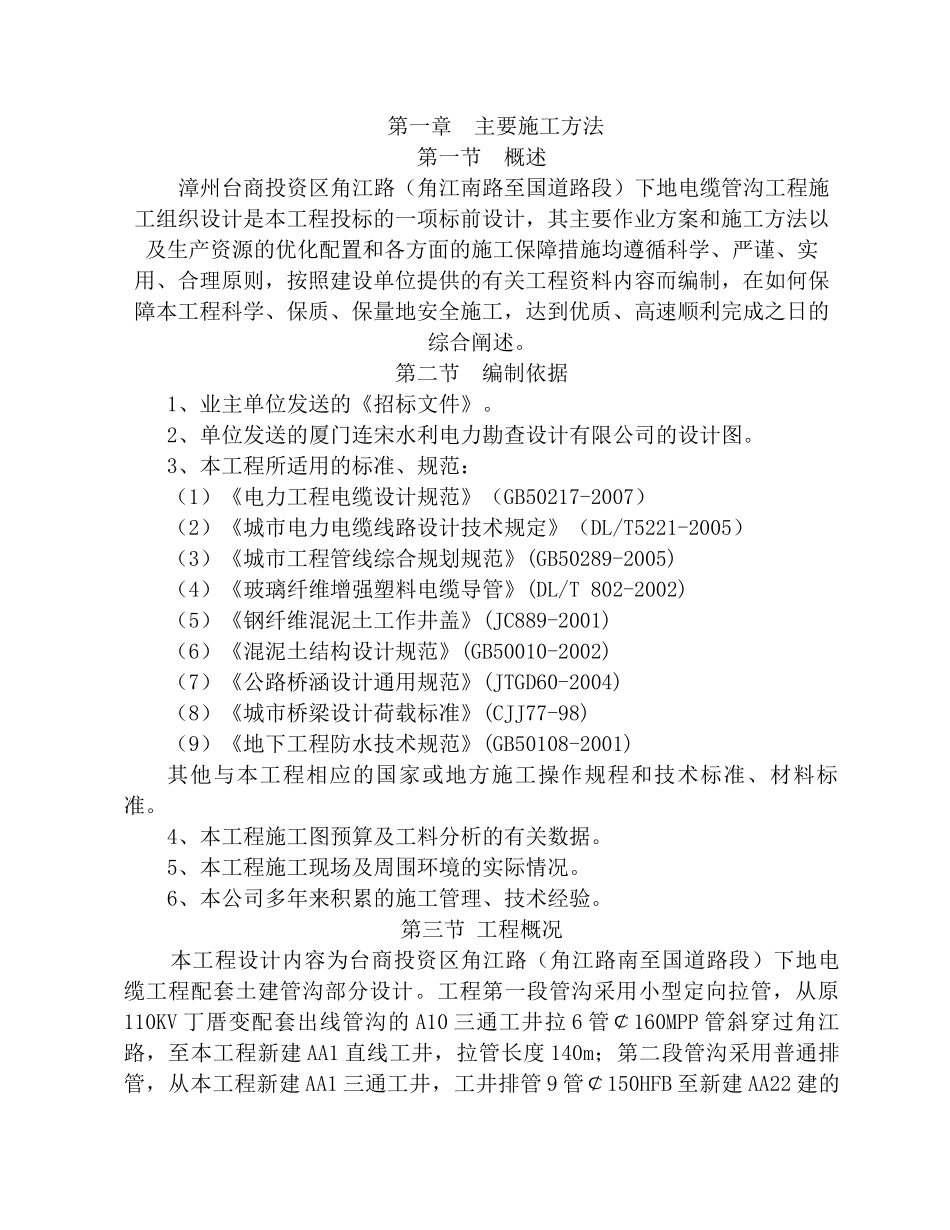

漳州台商投资区角江路（角江南路至国道路段）下地电缆管沟工程施工组织设计项目经理：檀冰静技术负责人:何芳华施工单位：福建金泰泷水利电力建设有限公司编制时间：2015年11月目录第一章主要施工方法第二章拟投入的主要物资计划第三章拟投入的主要施工机械计划第四章劳动力安排计划第五章确保工程质量的技术组织措施第六章确保安全生产的技术组织措施第七章确保工期的技术组织措施第八章确保文明施工的技术组织措施第九章施工总进度表第十章施工现场总平面布置第一章主要施工方法第一节概述漳州台商投资区角江路（角江南路至国道路段）下地电缆管沟工程施工组织设计是本工程投标的一项标前设计，其主要作业方案和施工方法以及生产资源的优化配置和各方面的施工保障措施均遵循科学、严谨、实用、合理原则，按照建设单位提供的有关工程资料内容而编制，在如何保障本工程科学、保质、保量地安全施工，达到优质、高速顺利完成之日的综合阐述。第二节编制依据1、业主单位发送的《招标文件》。2、单位发送的厦门连宋水利电力勘查设计有限公司的设计图。3、本工程所适用的标准、规范：（1）《电力工程电缆设计规范》（GB50217-2007）（2）《城市电力电缆线路设计技术规定》（DL/T5221-2005）（3）《城市工程管线综合规划规范》(GB50289-2005)（4）《玻璃纤维增强塑料电缆导管》(DL/T802-2002)（5）《钢纤维混泥土工作井盖》(JC889-2001)（6）《混泥土结构设计规范》(GB50010-2002)（7）《公路桥涵设计通用规范》(JTGD60-2004)（8）《城市桥梁设计荷载标准》(CJJ77-98)（9）《地下工程防水技术规范》(GB50108-2001)其他与本工程相应的国家或地方施工操作规程和技术标准、材料标准。4、本工程施工图预算及工料分析的有关数据。5、本工程施工现场及周围环境的实际情况。6、本公司多年来积累的施工管理、技术经验。第三节工程概况本工程设计内容为台商投资区角江路（角江路南至国道路段）下地电缆工程配套土建管沟部分设计。工程第一段管沟采用小型定向拉管，从原110KV丁厝变配套出线管沟的A10三通工井拉6管￠160MPP管斜穿过角江路，至本工程新建AA1直线工井，拉管长度140m；第二段管沟采用普通排管，从本工程新建AA1三通工井，工井排管9管￠150HFB至新建AA22建的三通工井，排管长度1091m；第三段管沟分别从3处新建AA4、AA12、AA22三通工井拉4管￠160MPP管横穿过角江路，至本工程新建AA25、AA24、AA23三通工井，拉管长度180m;AA23直线工井至铁塔及水泥杆处均新建5m2管￠150HFB排管。1、工程设计要点（1）电缆排管角江路南侧新建9根电缆排管，路径约为1.5公里，采用HFB管，保护管采用C20混凝土包封。在AA23、AA24、AA25处新建3处拉管路径，路径总长180米。拉管采用4管￠160MPP管材。（2）电缆井由挖掘机开挖出基础，然后由人工平整并浇筑砼底板。人工砌筑电缆井墙体并按设计要求预埋电缆支架。电缆井压顶部分使用现浇方式进行。盖板全部预制，安装时采用机械吊装、人工配合。盖板安装完后进行土方回填并夯实。2、管道材料本工程管材采用￠160MPP管以及￠150HFB管。第四节工程特点本工程为漳州市台商投资区重点基础设施投资项目，工期60天，时间短，战线长，质量要求高；路边施工，安全工作要做好。本工程有AA23、AA24、AA25三处顶管，与别的管线可能有交叉，施工难度较大。本工程施工位置离污水管道较近，管沟要大开挖可能会挖到，因此施工前一定要做好勘探工作，确定不会影响污水管道方可施工。本工程处燃气管道位置及埋深无法准确确定，施工前要和燃气公司人员现场配合，确定燃气位置及埋深后方可施工。施工势必影响周边环境，因此人行道绿化保护、地上地下管线保护、安全防护工作尤其重要，须勤抓勤防。第五节施工组织机构的设置及职能划分我公司拟在该工程中专门成立项目经理部，项目部依照GB/T19——1-2000idtIs09001:2000质量体系标准组建而成，由项目经理总负责，下设施工组、测量质检组、机械设备组、材料组、安全组。具体见附件2-项目组织管理机构框图。第六节施工组织管理及技术组织措施施工组织管理的好坏，直接影响到工程质量与进度。我们将在本工程中合理安排劳力、组织材料、力求...
