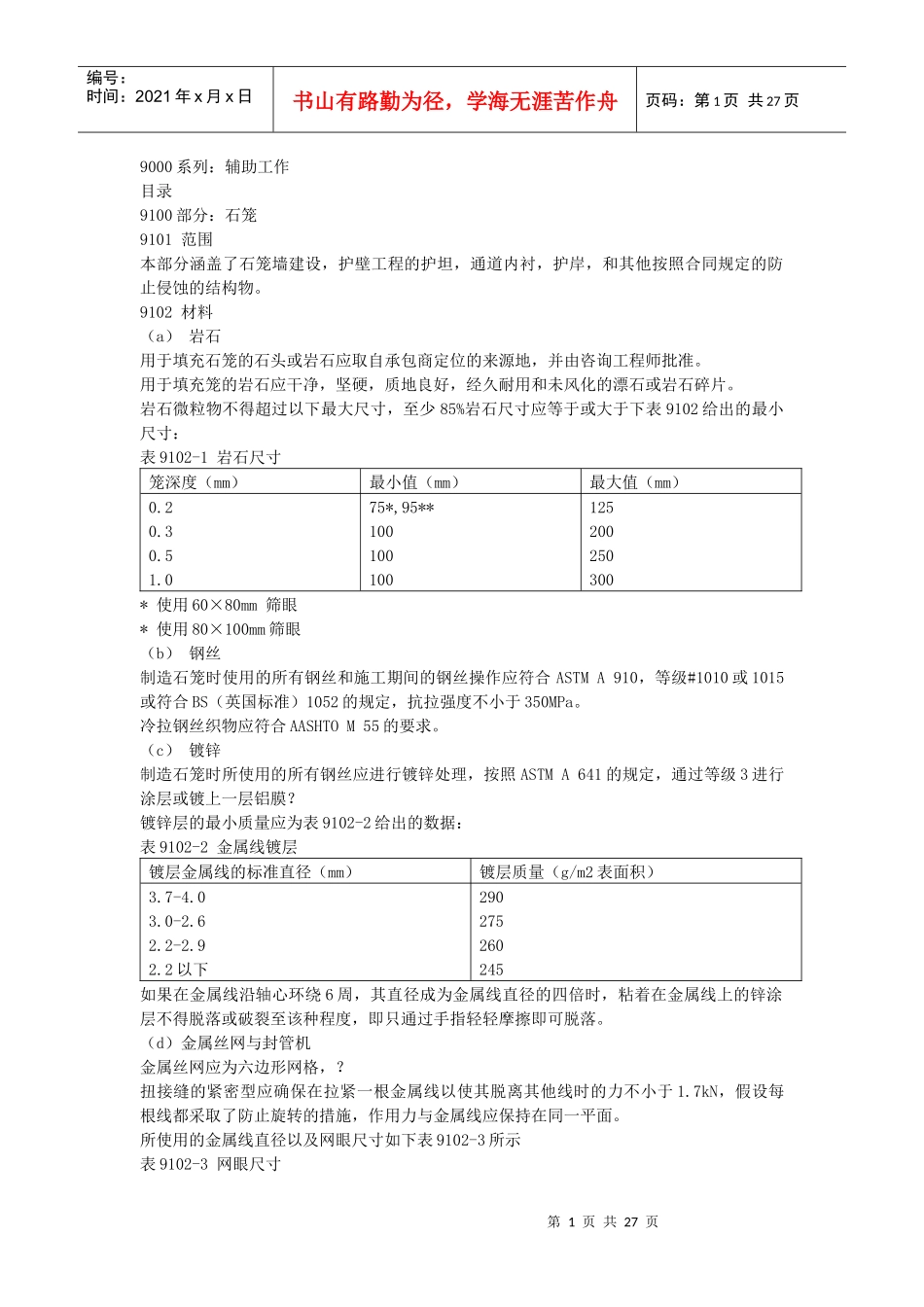

第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共27页9000系列：辅助工作目录9100部分：石笼9101范围本部分涵盖了石笼墙建设，护壁工程的护坦，通道内衬，护岸，和其他按照合同规定的防止侵蚀的结构物。9102材料（a）岩石用于填充石笼的石头或岩石应取自承包商定位的来源地，并由咨询工程师批准。用于填充笼的岩石应干净，坚硬，质地良好，经久耐用和未风化的漂石或岩石碎片。岩石微粒物不得超过以下最大尺寸，至少85%岩石尺寸应等于或大于下表9102给出的最小尺寸：表9102-1岩石尺寸笼深度（mm）最小值（mm）最大值（mm）0.20.30.51.075*,95**100100100125200250300*使用60×80mm筛眼*使用80×100mm筛眼（b）钢丝制造石笼时使用的所有钢丝和施工期间的钢丝操作应符合ASTMA910，等级#1010或1015或符合BS（英国标准）1052的规定，抗拉强度不小于350MPa。冷拉钢丝织物应符合AASHTOM55的要求。（c）镀锌制造石笼时所使用的所有钢丝应进行镀锌处理，按照ASTMA641的规定，通过等级3进行涂层或镀上一层铝膜？镀锌层的最小质量应为表9102-2给出的数据：表9102-2金属线镀层镀层金属线的标准直径（mm）镀层质量（g/m2表面积）3.7-4.03.0-2.62.2-2.92.2以下290275260245如果在金属线沿轴心环绕6周，其直径成为金属线直径的四倍时，粘着在金属线上的锌涂层不得脱落或破裂至该种程度，即只通过手指轻轻摩擦即可脱落。（d）金属丝网与封管机金属丝网应为六边形网格，？扭接缝的紧密型应确保在拉紧一根金属线以使其脱离其他线时的力不小于1.7kN，假设每根线都采取了防止旋转的措施，作用力与金属线应保持在同一平面。所使用的金属线直径以及网眼尺寸如下表9102-3所示表9102-3网眼尺寸第2页共27页第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共27页石笼深度（m）网眼尺寸（mm）金属线直径（mm）0.5及以上80×100100）1202.52.70.2-0.380×10060×802.22.0网眼的较短的尺寸规格应从扭接缝中心距算起，较大的尺寸应在扭接缝内部末端之间算起。或者；用于金属丝网主体的金属线不得薄于用于镀锌篮11标准尺，和用于聚氯乙烯（PVC）涂层篮12标准尺。织边金属线不得小于10标准尺，单缀和绑扎铁丝不得薄于13标准尺。封管机应按照要求进行镀锌和/或聚氯乙烯（PVC）涂层处理，任意一种类型的封管机在安装时提供连接器。封管机的强度应强于附着的金属丝网。应按照ASTMA641等级3覆盖对钢夹板进行镀锌处理，镀铝处理应按照ASTMA809进行处理。（e）土工织物滤布如果图纸上有注明或咨询工程师指示，在安装石笼前，应在处理面上铺设一层许可的土工织物材料。材料应按照指示在垂直带进行摊铺，重叠最小300mm，并应适当固定，以防止在安装石笼期间发生位移或滑动。土工织物应符合下表9102-4的规定：表9102-4土工织物的物理需求性质试验方法ASTM单位规格（1）抓斗强度修补剥离强度抗撕强度击穿强度爆破强度介电常数开口表面尺寸大小紫外稳定性D4623D4623D4533D4833D3786D4491D4791D4355NNNNkPas-1mm%1400/9001260/810500/350500/35003500/17000.020.60(2)50%(3)（1）用于<50%伸长（ASTMD4623）的土工织物的第一组值。用于≥50%伸长（ASTMD4632）的土工织物的第二组值。（2）最大平均辊式值（3）裸露500小时以后9103石笼的建设（a）概要石笼由石块填充的编制钢丝网箱或柴排组成。石笼节间应根据合同规定为专有制造或在施工现场编织。石笼由规定尺寸和类型的金属丝网制造而成，并按照以下规定进行织边处理。石笼应由金属丝网隔膜再分为单元，并形成两种类型：箱通常被用作建设石笼墙。箱由金属丝网隔膜再分为间隔为1.0m的单元。柴排的最大宽度为2.0m，最大深度为0.5m。柴排通过隔膜再分为规定的深度为500mm或1m的单元。第3页共27页第2页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共27页箱和柴排的标准尺寸在表9103-1中给出：表9103-1箱和柴排的标准尺寸尺寸箱柴排长度：宽度：深度：隔膜间距：1，2，3，4和6m1m0.3m，0.5m，和1.0m1.0m6m2m0.2m，0.3m，和0.5m规定的500mm或1.0m在获得咨询工程师的批准之后，可以提供其...
