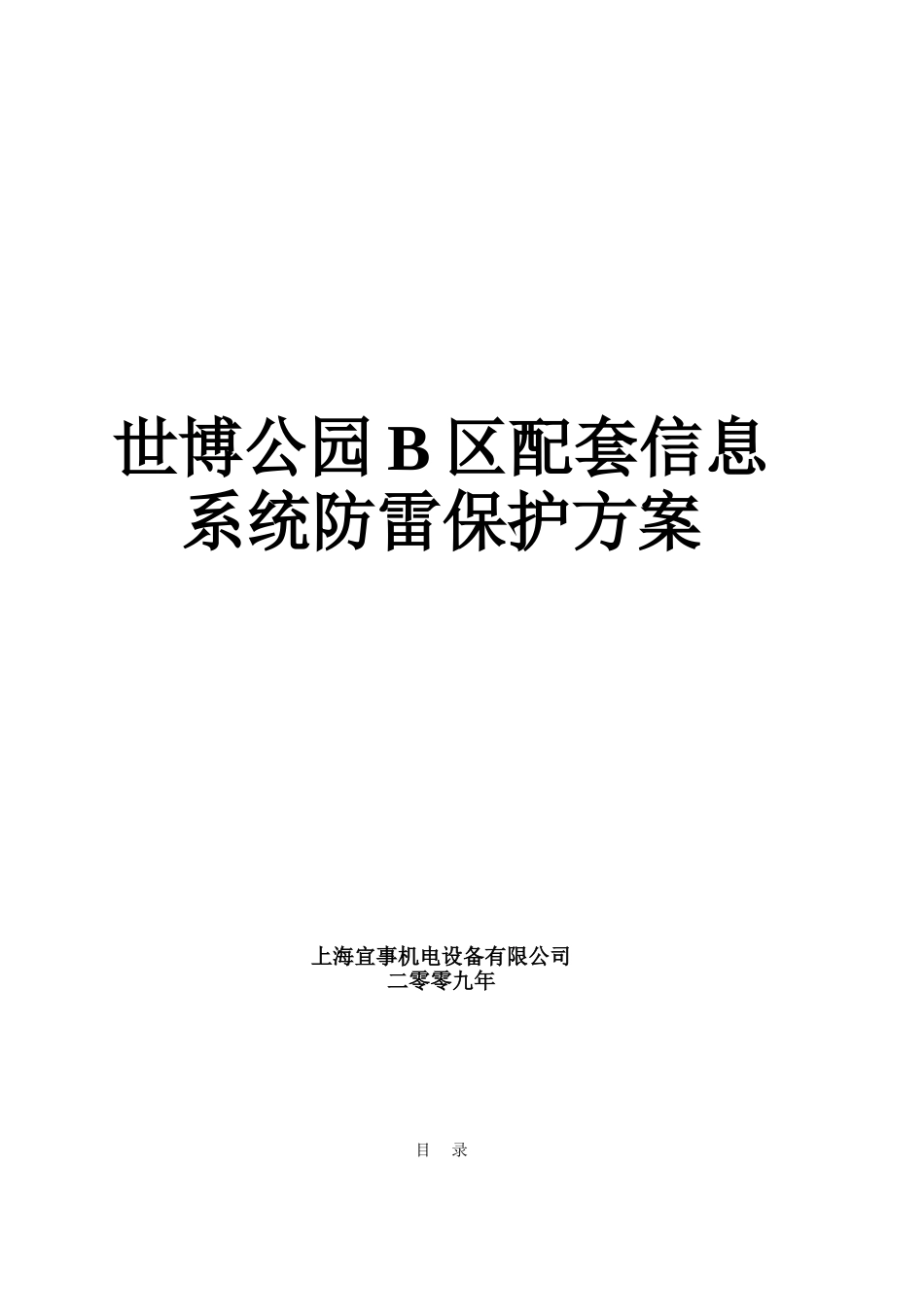

世博公园B区配套信息系统防雷保护方案VIP免费

世博公园B区配套信息系统防雷保护方案上海宜事机电设备有限公司二零零九年目录一、概述................................................................................................2二、设计依据...........................................................................................3三、设计思想...........................................................................................3四、设计范围...........................................................................................4五、方案设计...........................................................................................45.1电源系统多级电涌保护器措施....................................................45.1.1电源电涌保护器的选择和应用原则...................................45.1.2电源电涌保护器设备选型...................................................55.1.3电源电涌保护器配置...........................................................55.1.4电源电涌保护器的功能.......................................................65.1.5电源电涌保护器的技术指标...............................................65.2信号系统浪涌保护器措施............................................................65.2.1电源电涌保护器的选择和应用原则...................................65.2.2信号电涌保护器设备选型...................................................75.2.4信号电涌保护器的功能.......................................................85.2.5信号电涌保护器的技术指标.............................................105.3地线系统的措施..........................................................................105.3.1接地网.................................................................................105.3.2接地端子排.........................................................................10六、设备材料表.....................................................................................11一、概述雷击是严重自然灾害，被世界气象组织列为十大自然灾害之一。随着计算机技术和电子信息的不断发展，日益繁忙庞杂的事务通过高速电脑、自动化设备及通讯设备得以井然有序，而这些敏感电子设备的工作电压却在不断降低，其数量和规模不断扩大，因而它们受到过压特别是雷电袭击而受到损害的可能性就大大增加，其后果可能使整个系统的运行中断，重要数据丢失，造成难以估算的经济损失，雷电和浪涌电压已成为当今信息电子化时代的一大公害。因此，避雷防电涌过压已成为具有时代特点的一项迫切要求。世博公园位于上海黄浦江畔的二0一0年世博会园区浦东一侧，与知名的卢浦大桥毗邻，是世界博览会期间供中外游客休闲观光的滨江绿带。周围及其空旷，又靠近黄浦江，极易发生强雷暴天气。世博公园作为国家重点项目，在建设过程当中，应考虑到弱电智能化各系统高度集成化的电子设备对雷电非常敏感，做好防雷措施，从而保证设备和工作人员的安全。我方按照“整体防护、技术先进、经济合理、安全可靠、维护方便”的原则，根据客户的具体要求，结合现场勘察情况，拟定了本防雷技术方案，供参考。二、设计依据(1)GB50057-94《建筑物防雷设计规范》(2)QX3－2000《气象信息系统雷击电磁脉冲防护规范》D562《建筑物、构筑物防雷设施安装》(3)GB7450-87《电子设备雷击保护导则》(4)GA173-1998《计算机信息系统防雷保安器》(5)VDE0675《过电压保护器》(6)GB50174-93《电子计算机机房设计规范》(7)GB/T2887-2000《计算机场地通用规范》(8)YDJ26-89：《通信局(站)接地设计暂行技术规定》。(9)YD5078-1998：《通信工程电源系统防雷技术规定》。(10)YD/T1051-2000：《通信局（站）电源系统总技术要求》。(11)国际电信联盟ITU-T（原CCITT）相关建议及标准：lK.27BondingConfigurationsandEarthinginsideaTelecommunicationBuil...
