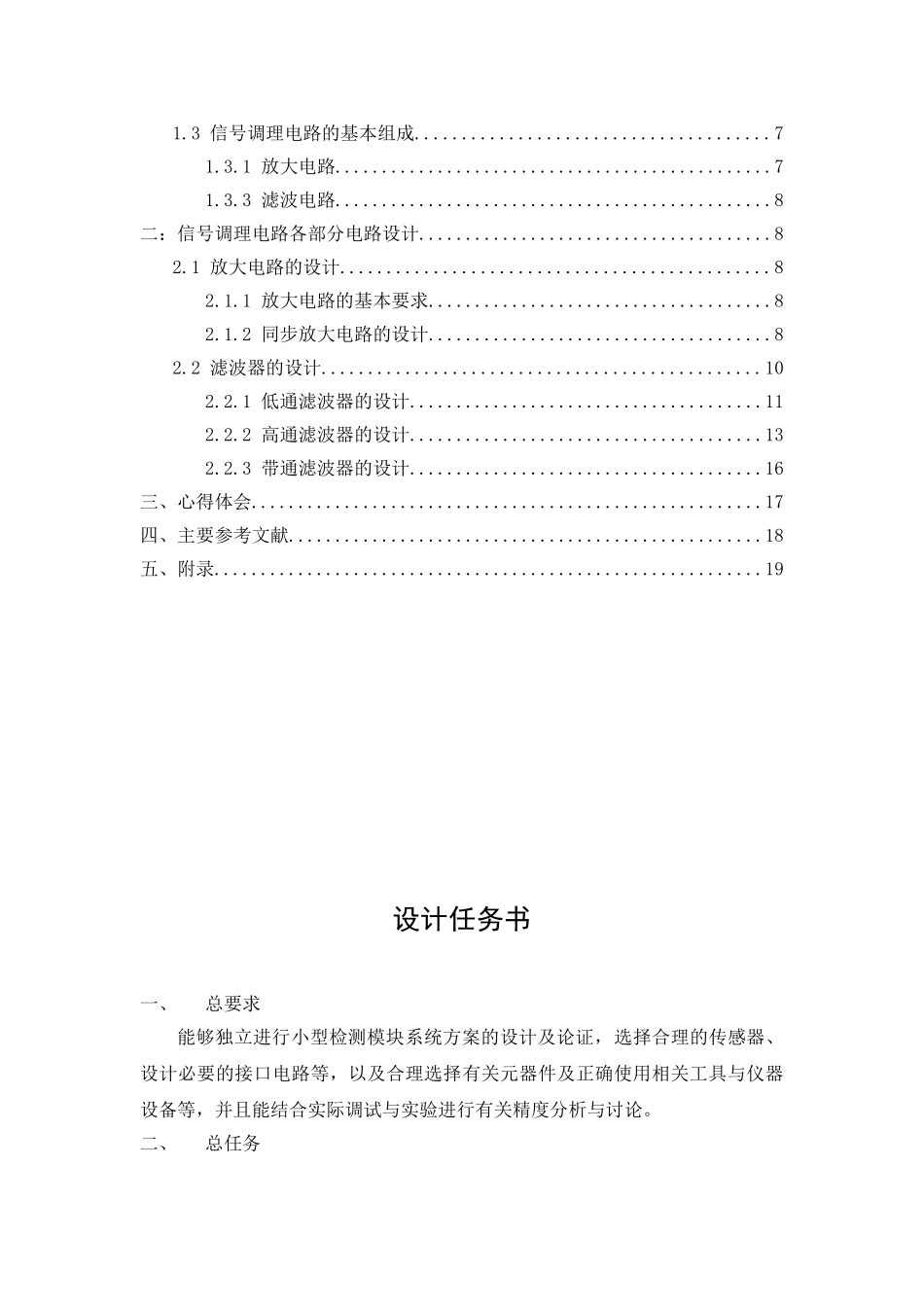

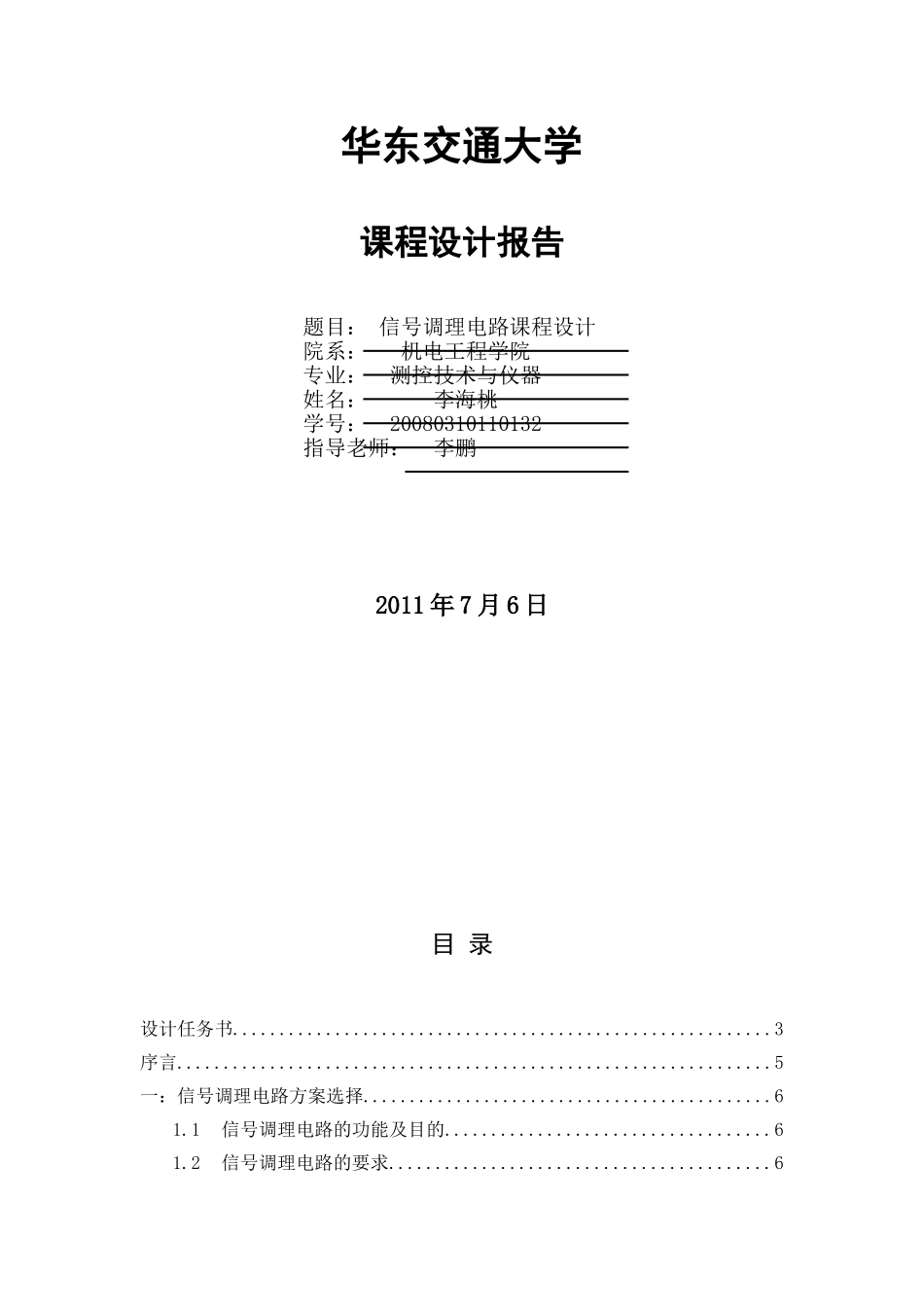

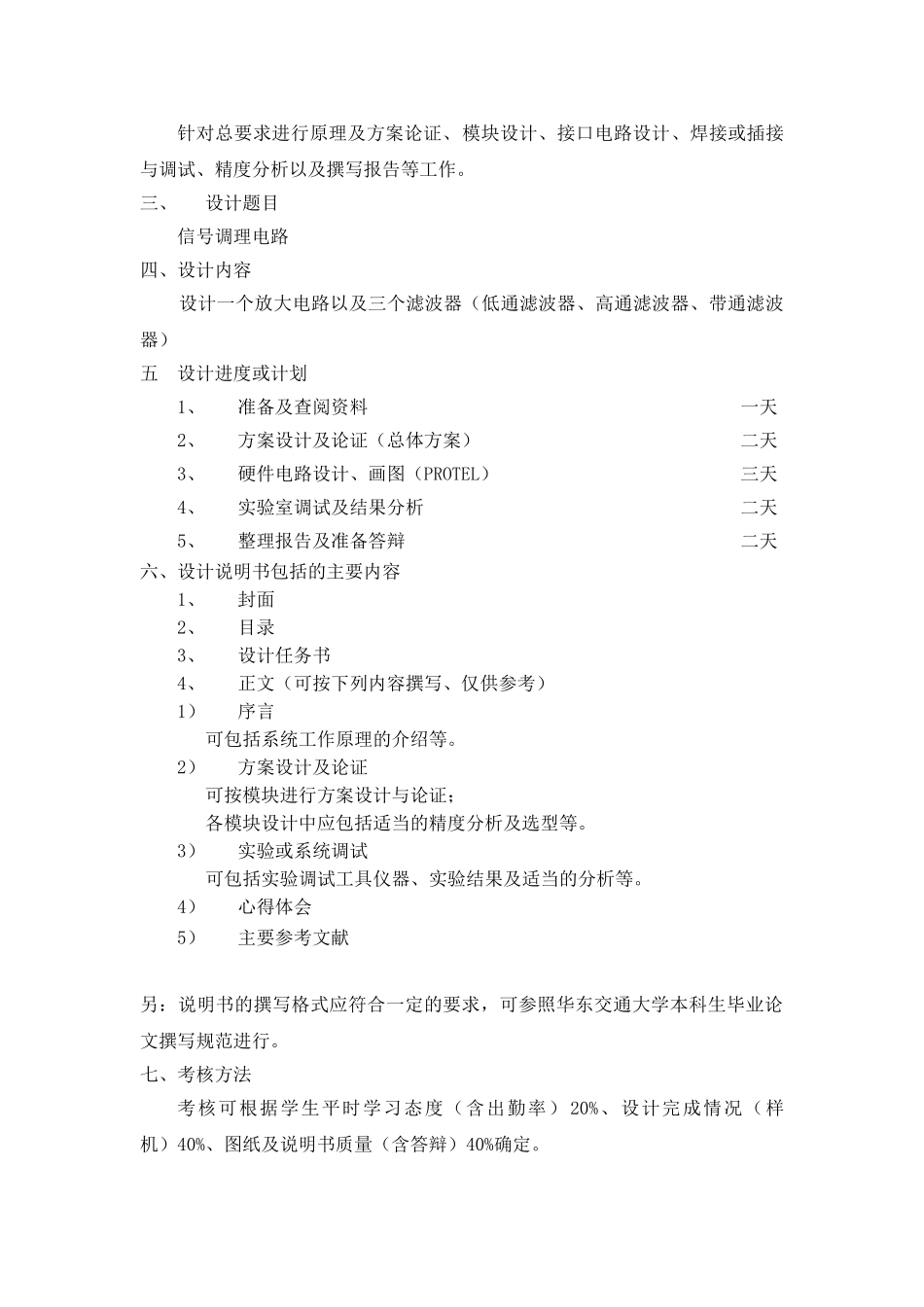

华东交通大学课程设计报告题目：信号调理电路课程设计院系：机电工程学院专业：测控技术与仪器姓名：李海桃学号：20080310110132指导老师：李鹏2011年7月6日目录设计任务书..........................................................3序言................................................................5一：信号调理电路方案选择............................................61.1信号调理电路的功能及目的...................................61.2信号调理电路的要求.........................................61.3信号调理电路的基本组成......................................71.3.1放大电路...............................................71.3.3滤波电路...............................................8二：信号调理电路各部分电路设计......................................82.1放大电路的设计..............................................82.1.1放大电路的基本要求.....................................82.1.2同步放大电路的设计.....................................82.2滤波器的设计...............................................102.2.1低通滤波器的设计......................................112.2.2高通滤波器的设计......................................132.2.3带通滤波器的设计......................................16三、心得体会.......................................................17四、主要参考文献...................................................18五、附录...........................................................19设计任务书一、总要求能够独立进行小型检测模块系统方案的设计及论证，选择合理的传感器、设计必要的接口电路等，以及合理选择有关元器件及正确使用相关工具与仪器设备等，并且能结合实际调试与实验进行有关精度分析与讨论。二、总任务针对总要求进行原理及方案论证、模块设计、接口电路设计、焊接或插接与调试、精度分析以及撰写报告等工作。三、设计题目信号调理电路四、设计内容设计一个放大电路以及三个滤波器（低通滤波器、高通滤波器、带通滤波器）五设计进度或计划1、准备及查阅资料一天2、方案设计及论证（总体方案）二天3、硬件电路设计、画图（PROTEL）三天4、实验室调试及结果分析二天5、整理报告及准备答辩二天六、设计说明书包括的主要内容1、封面2、目录3、设计任务书4、正文（可按下列内容撰写、仅供参考）1）序言可包括系统工作原理的介绍等。2）方案设计及论证可按模块进行方案设计与论证；各模块设计中应包括适当的精度分析及选型等。3）实验或系统调试可包括实验调试工具仪器、实验结果及适当的分析等。4）心得体会5）主要参考文献另：说明书的撰写格式应符合一定的要求，可参照华东交通大学本科生毕业论文撰写规范进行。七、考核方法考核可根据学生平时学习态度（含出勤率）20%、设计完成情况（样机）40%、图纸及说明书质量（含答辩）40%确定。序言信号的调理是测试系统不可缺少的重要环节。被测物理量经传感器后的输出信号通常是很微弱的或者是非电压信号，如电阻、电容、电感或电荷、电流等电量，这些微弱的信号或非电压信号难以直接被显示或通过A/D转换器送入仪器或计算机进行数据采集，而且有些信号本身还携带有一些我们不期望的信号或噪声。因此，经传感器的信号尚需经过调理、放大、滤波等一系列的加工处理，以将微弱电压信号放大、将非电压信号转换为电压信号、抑制干扰噪声、提高信噪比，以便后续环节处理。其中信号放大电路是为了将微弱的传感器信号，放大到足以进行各种转换处理，或推动指示器、记录器以及各种控制机构。放大电路的种类多种多样，如差分放大电路、电荷放大电路、电桥放大电路、同相放大电路、反相放大电路等。为此本人在这次信号调理电路中用了同相放大电路，与反相放大电路相比，同相放大电路具有高输入阻抗，但也有易受干扰和精度的不足。而滤波器电路可以从频率中对噪声的抑制，提取所需的测量信号，是测试系统必不可少的组成成分。其工作原理是当...
