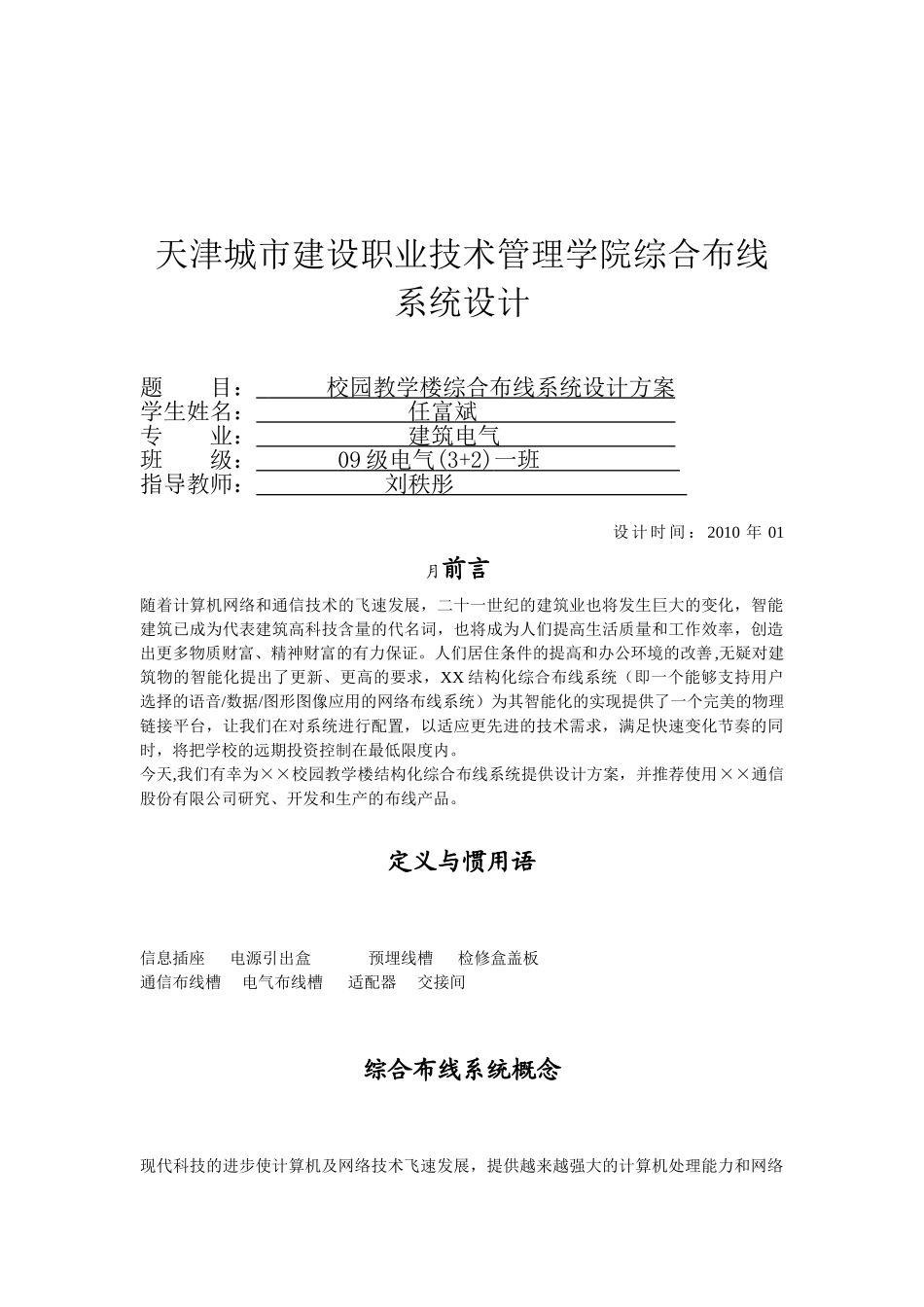

天津城市建设职业技术管理学院综合布线系统设计题目：校园教学楼综合布线系统设计方案学生姓名：任富斌专业：建筑电气班级：09级电气(3+2)一班指导教师：刘秩彤设计时间：2010年01月前言随着计算机网络和通信技术的飞速发展，二十一世纪的建筑业也将发生巨大的变化，智能建筑已成为代表建筑高科技含量的代名词，也将成为人们提高生活质量和工作效率，创造出更多物质财富、精神财富的有力保证。人们居住条件的提高和办公环境的改善,无疑对建筑物的智能化提出了更新、更高的要求，XX结构化综合布线系统（即一个能够支持用户选择的语音/数据/图形图像应用的网络布线系统）为其智能化的实现提供了一个完美的物理链接平台，让我们在对系统进行配置，以适应更先进的技术需求，满足快速变化节奏的同时，将把学校的远期投资控制在最低限度内。今天,我们有幸为××校园教学楼结构化综合布线系统提供设计方案，并推荐使用××通信股份有限公司研究、开发和生产的布线产品。定义与惯用语信息插座电源引出盒预埋线槽检修盒盖板通信布线槽电气布线槽适配器交接间综合布线系统概念现代科技的进步使计算机及网络技术飞速发展，提供越来越强大的计算机处理能力和网络通信能力。计算机及网络通信技术的应用大大提高了现代企业的生产管理效率，降低运作成本，并使得现代企业能更快速有效地获取市场信息，及时决策反应，提供更快捷更满意的客户服务，在竞争中保持领先。计算机及网络通信技术的应用已经成为企业成功的一个关键因素。综合布线系统就是为了顺应发展需求而特别设计的一套布线系统。对于现代化的大楼来说就如体内的神经，它采用了一系列高质量的标准材料，以模块化的组合方式，把语音、数据、图像和部分控制信号系统用统一的传输媒介进行综合，经过统一的规划设计，综合在一套标准的布线系统中，将现代建筑的三大子系统有机地连接起来，为现代建筑的系统集成提供了物理介质。可以说结构化布线系统的成功与否直接关系到现代化的大楼的成败，选择一套高品质的综合布线系统是至关重要的。计算机及通信网络均依赖布线系统作为网络连接的物理基础和信息传输的通道。传统的基于特定的单一应用的专用布线技术因缺乏灵活性和发展性，已不能适应现代企业网络应用飞速发展的需要。而新一代的结构化结构化布线系统能同时提供用户所需的数据、话音、传真、视像等各种信息服务的线路连接，它使话音和数据通信设备、交换机设备、信息管理系统及设备控制系统、安全系统彼此相连，也使这些设备与外部通信网络相连接。它包括建筑物到外部网络或电话局线路上的连线、与工作区的话音或数据终端之间的所有电缆及相关联的布线部件。布线系统由不同系列的部件组成，其中包括：传输介质、线路管理硬件、连接器、插座、插头、适配器、传输电子线路、电器保护设备和支持硬件。综合布线系统设计设计目标根据标准设计的布线方案，能适应和支持现有的或将来的通信及计算机网络需求，能适合语音、数据计算机局域网（LAN）、光纤分布数据接口（FDDI）、图像和其它连接的需要。智能化楼宇的结构化布线系统不仅为现代化的信息通讯铺设了信息高速公路，而且也为楼宇的智能管理提供了集中的控制通路。结构化布线系统为用户创造了舒适、快捷的软环境，节约了发展商与经营者的人力和财力开支，极大地提高了对建筑物的综合管理水平，，满足了各部门对通讯和网络的需求。根据对结构化布线系统(StructuredCablingSystem-SCS)的要求,本大楼布线系统的设计主要满足通信和计算机网络二部分。该系统将为用户提供集话音、数据、文字、图像于一体的多媒体信息网络，帮助用户实现多功能电话、语音信箱、网络代理连接Internet等应用。设计原则综合布线同传统的布线相比较，有着许多优越性，是传统布线所无法比及的。其特点主要表现为它的先进性、经济性、可扩展性、可靠性。而且在设计、施工和维护方面也给人们带来了许多方便。先进性:该系统采用光纤和双绞线混合布线方式，极为合理地构成一套完整的布线。所有布线均采用世界上最新通信标准，链路均按8芯双绞线配置。5类双绞线的数据最大传输率可达到155Mbps，对于特殊用户的需求可把光纤引...
