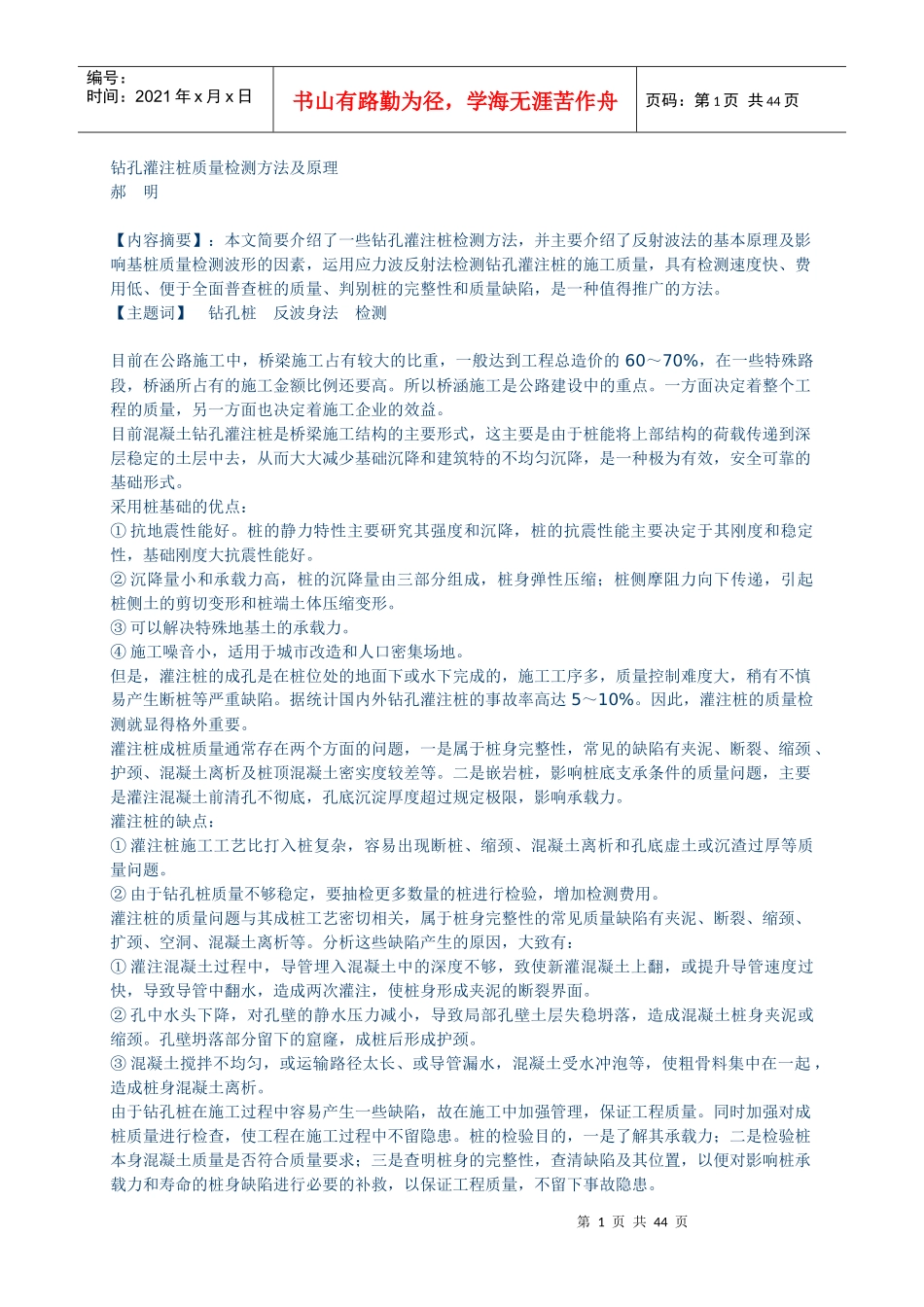

第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共44页钻孔灌注桩质量检测方法及原理郝明【内容摘要】：本文简要介绍了一些钻孔灌注桩检测方法，并主要介绍了反射波法的基本原理及影响基桩质量检测波形的因素，运用应力波反射法检测钻孔灌注桩的施工质量，具有检测速度快、费用低、便于全面普查桩的质量、判别桩的完整性和质量缺陷，是一种值得推广的方法。【主题词】钻孔桩反波身法检测目前在公路施工中，桥梁施工占有较大的比重，一般达到工程总造价的60～70%，在一些特殊路段，桥涵所占有的施工金额比例还要高。所以桥涵施工是公路建设中的重点。一方面决定着整个工程的质量，另一方面也决定着施工企业的效益。目前混凝土钻孔灌注桩是桥梁施工结构的主要形式，这主要是由于桩能将上部结构的荷载传递到深层稳定的土层中去，从而大大减少基础沉降和建筑特的不均匀沉降，是一种极为有效，安全可靠的基础形式。采用桩基础的优点：①抗地震性能好。桩的静力特性主要研究其强度和沉降，桩的抗震性能主要决定于其刚度和稳定性，基础刚度大抗震性能好。②沉降量小和承载力高，桩的沉降量由三部分组成，桩身弹性压缩；桩侧摩阻力向下传递，引起桩侧土的剪切变形和桩端土体压缩变形。③可以解决特殊地基土的承载力。④施工噪音小，适用于城市改造和人口密集场地。但是，灌注桩的成孔是在桩位处的地面下或水下完成的，施工工序多，质量控制难度大，稍有不慎易产生断桩等严重缺陷。据统计国内外钻孔灌注桩的事故率高达5～10%。因此，灌注桩的质量检测就显得格外重要。灌注桩成桩质量通常存在两个方面的问题，一是属于桩身完整性，常见的缺陷有夹泥、断裂、缩颈、护颈、混凝土离析及桩顶混凝土密实度较差等。二是嵌岩桩，影响桩底支承条件的质量问题，主要是灌注混凝土前清孔不彻底，孔底沉淀厚度超过规定极限，影响承载力。灌注桩的缺点：①灌注桩施工工艺比打入桩复杂，容易出现断桩、缩颈、混凝土离析和孔底虚土或沉渣过厚等质量问题。②由于钻孔桩质量不够稳定，要抽检更多数量的桩进行检验，增加检测费用。灌注桩的质量问题与其成桩工艺密切相关，属于桩身完整性的常见质量缺陷有夹泥、断裂、缩颈、扩颈、空洞、混凝土离析等。分析这些缺陷产生的原因，大致有：①灌注混凝土过程中，导管埋入混凝土中的深度不够，致使新灌混凝土上翻，或提升导管速度过快，导致导管中翻水，造成两次灌注，使桩身形成夹泥的断裂界面。②孔中水头下降，对孔壁的静水压力减小，导致局部孔壁土层失稳坍落，造成混凝土桩身夹泥或缩颈。孔壁坍落部分留下的窟窿，成桩后形成护颈。③混凝土搅拌不均匀，或运输路径太长、或导管漏水，混凝土受水冲泡等，使粗骨料集中在一起，造成桩身混凝土离析。由于钻孔桩在施工过程中容易产生一些缺陷，故在施工中加强管理，保证工程质量。同时加强对成桩质量进行检查，使工程在施工过程中不留隐患。桩的检验目的，一是了解其承载力；二是检验桩本身混凝土质量是否符合质量要求；三是查明桩身的完整性，查清缺陷及其位置，以便对影响桩承载力和寿命的桩身缺陷进行必要的补救，以保证工程质量，不留下事故隐患。第2页共44页第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共44页目前国内外常用的桩基检测方法：①钻芯检测法：由于大直钻孔灌注桩的设计荷载一般较大，用静力试桩法有许多困难，所以常用地质钻机在桩身上沿长度方向钻取芯样，通过对芯样的观察和测试确定桩的质量。但这种方法只能反映钻孔范围内的小部分混凝土质量，而且设备庞大、费工费时、价格昂贵，不宜作为大面积检测方法，而只能用于抽样检查，一般抽检总桩量的3～5%，或作为无损检测结果的校核手段。②振动检测法：又称动测法。它是在桩顶用各种方法施加一个激振力，使桩体及至桩土体系产生振动。或在桩内产生应力波，通过对波动及波动参数的种种分析，以推定桩体混凝土质量及总体承载力的一种方法。这类方法主要有四种，分别为敲击法和锤击法、稳态激振机械阻抗法、瞬态激振机械阻抗法、水电效应法。③超声脉冲检验法：该法是在检测混凝土...
