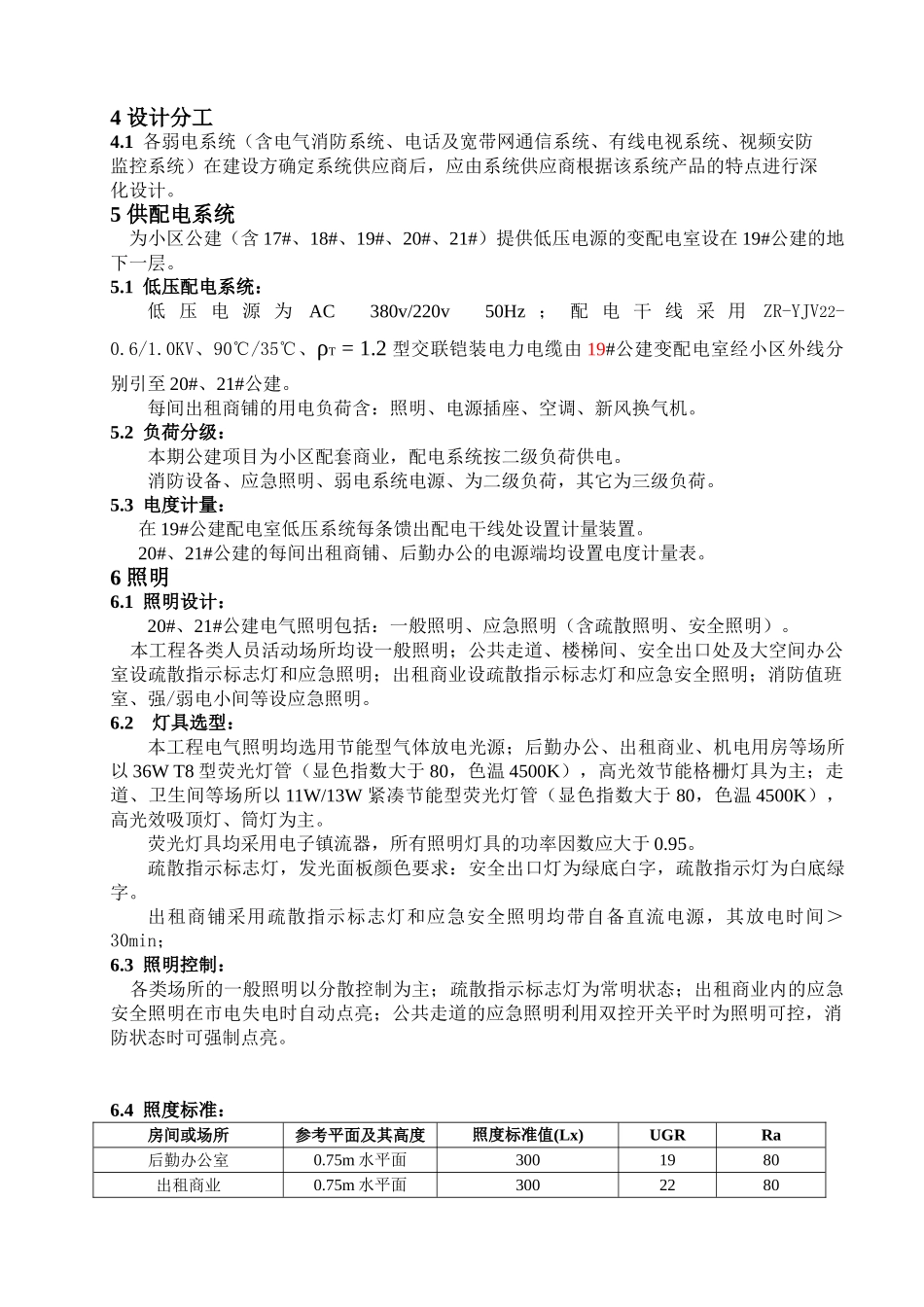

内蒙古乌海市滨河区B1地块居住区（二期项目）公建部分(20#、21#)电气专业施工图设计说明1设计依据1.1中华人民共和国现行设计规范和设计标准：《民用建筑电气设计规范》JGJ16—2008《建筑设计防火规范》GB50016—2006《建筑照明设计标准》GB50034—2004《建筑物防雷设计规范》GB50057—94（2000年版）《供配电系统设计规范》GB50052—95《低压配电设计规范》GB50054—95《通用用电设备配电设计规范》GB50055—93《火灾自动报警系统设计规范》GB50116—98《智能建筑设计标准》GB/T50314—2006《安全防范工程技术规程》GB50348—2004《视频安防监控系统工程设计规范》GB50395—2007《建筑工程设计文件编制深度规定》中华人民共和国住房和城乡建设部（2008年版）1.2《建筑电气专业技术措施》北京市建筑设计研究编院（2005年版）1.3《05系列建筑标准设计图集电气专业》DBJT03-22-200505D1~05D151.4电气专业初步设计图纸及批准文件。1.5建设方提供的设计要求等文件资料。1.6相关专业提供设计资料。2建筑概况本工程为内蒙古乌海市滨河区B1地块居住区二期项目，本说明涉及范围为20#、21#公建。2.120#公建地上三层；一层、二层层高5.4m，三层层高4.5m；建筑面积3724.3㎡，建筑高度16.65m。一层主要为消防值班室(含安防监控)、出租商铺，二层主要为出租商铺、库房，三层主要为后勤办公等。本楼除楼梯间、配电间、库房外其它部位均按在建筑二次装修时有吊顶设计。建筑结构为现浇钢筋混凝土框架剪力墙结构，结构基础为独立柱基。结构楼板为0.12m厚，建筑楼板作法为0.20m厚。2.221#公建地上三层；一层、二层层高5.4m，三层层高4.5m；建筑面积4649.6㎡，建筑高度16.65m。一层主要为消防值班室(含安防监控)、出租商铺，二层主要为出租商铺附属用房、库房，三层主要为后勤办公等。本楼除楼梯间、配电间、库房外其它部位均按在建筑二次装修时有吊顶设计。建筑结构为现浇钢筋混凝土框架剪力墙结构，结构基础为独立柱基。结构楼板为0.12m厚，建筑楼板作法为0.20m厚。３设计内容本期工程公建电气设计内容包含：3.1低压配电系统；3.2电气照明系统；3.3建筑防雷与接地系统；3.4电气消防系统（含火灾自动报警及消防联动控制、消防广播、消防对讲电话）；3.5电话及宽带网通信布线系统；3.6有线电视系统；3.7安防系统（主要为视频监控系统）。4设计分工4.1各弱电系统（含电气消防系统、电话及宽带网通信系统、有线电视系统、视频安防监控系统）在建设方确定系统供应商后，应由系统供应商根据该系统产品的特点进行深化设计。5供配电系统为小区公建（含17#、18#、19#、20#、21#）提供低压电源的变配电室设在19#公建的地下一层。5.1低压配电系统：低压电源为AC380v/220v50Hz；配电干线采用ZR-YJV22-0.6/1.0KV、90℃/35℃、ρΤ=1.2型交联铠装电力电缆由19#公建变配电室经小区外线分别引至20#、21#公建。每间出租商铺的用电负荷含：照明、电源插座、空调、新风换气机。5.2负荷分级：本期公建项目为小区配套商业，配电系统按二级负荷供电。消防设备、应急照明、弱电系统电源、为二级负荷，其它为三级负荷。5.3电度计量：在19#公建配电室低压系统每条馈出配电干线处设置计量装置。20#、21#公建的每间出租商铺、后勤办公的电源端均设置电度计量表。6照明6.1照明设计：20#、21#公建电气照明包括：一般照明、应急照明（含疏散照明、安全照明）。本工程各类人员活动场所均设一般照明；公共走道、楼梯间、安全出口处及大空间办公室设疏散指示标志灯和应急照明；出租商业设疏散指示标志灯和应急安全照明；消防值班室、强/弱电小间等设应急照明。6.2灯具选型：本工程电气照明均选用节能型气体放电光源；后勤办公、出租商业、机电用房等场所以36WT8型荧光灯管（显色指数大于80，色温4500K），高光效节能格栅灯具为主；走道、卫生间等场所以11W/13W紧凑节能型荧光灯管（显色指数大于80，色温4500K），高光效吸顶灯、筒灯为主。荧光灯具均采用电子镇流器，所有照明灯具的功率因数应大于0.95。疏散指示标志灯，发光面板颜色要求：安全出口灯为绿底白字，疏散指示灯为白底绿字。出租商铺采用疏散指示标志灯和应急安全照明均带自...
