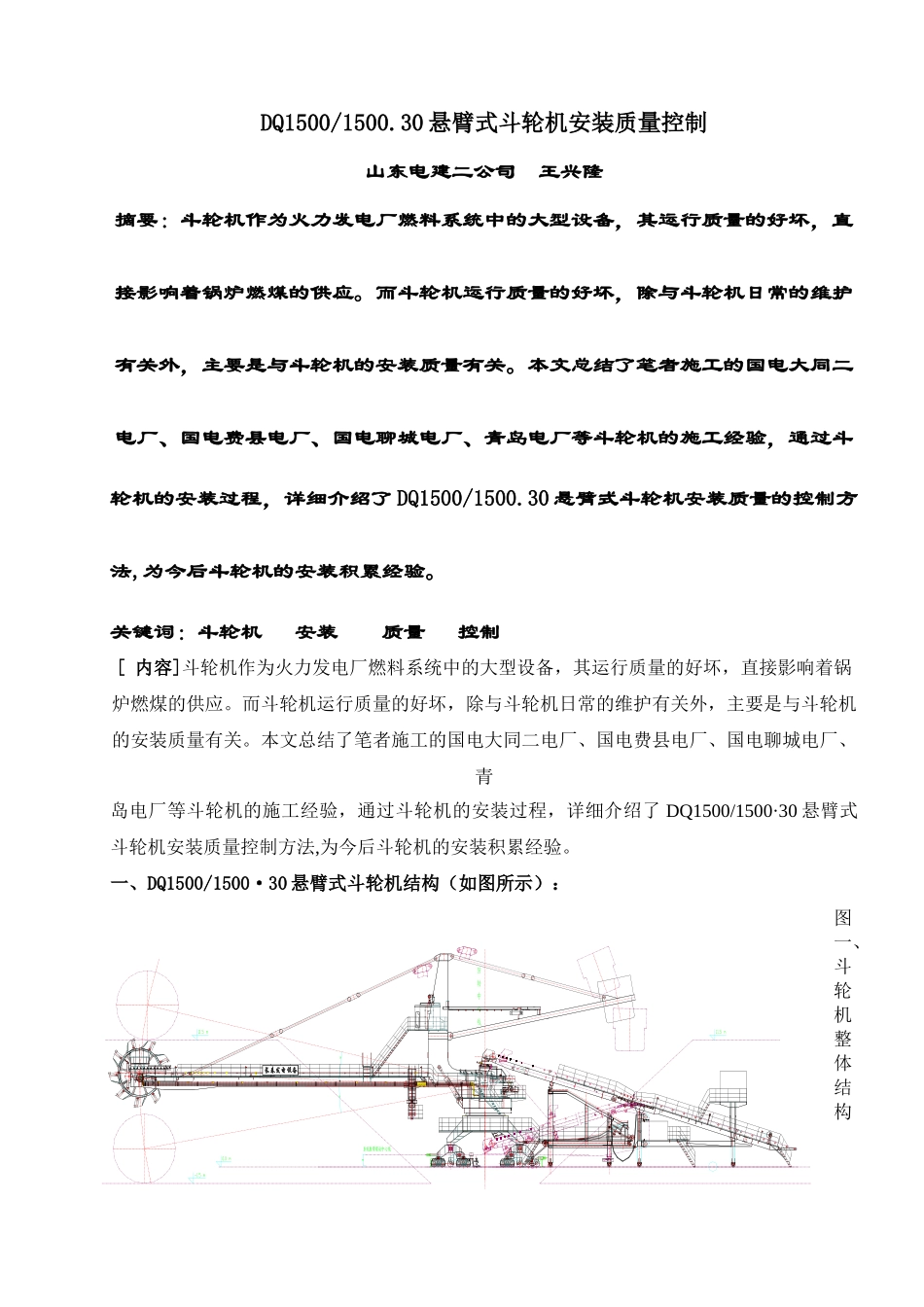

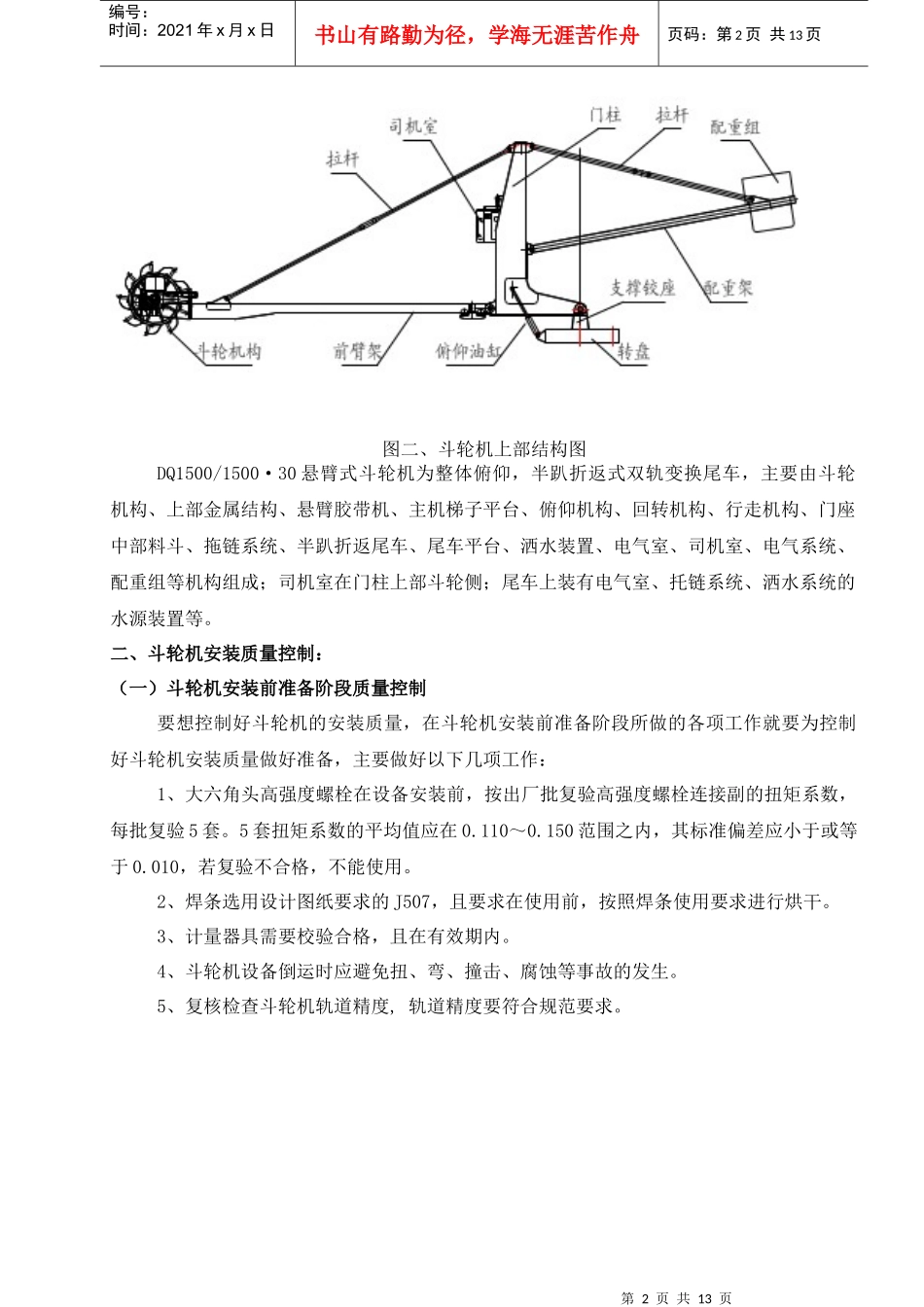

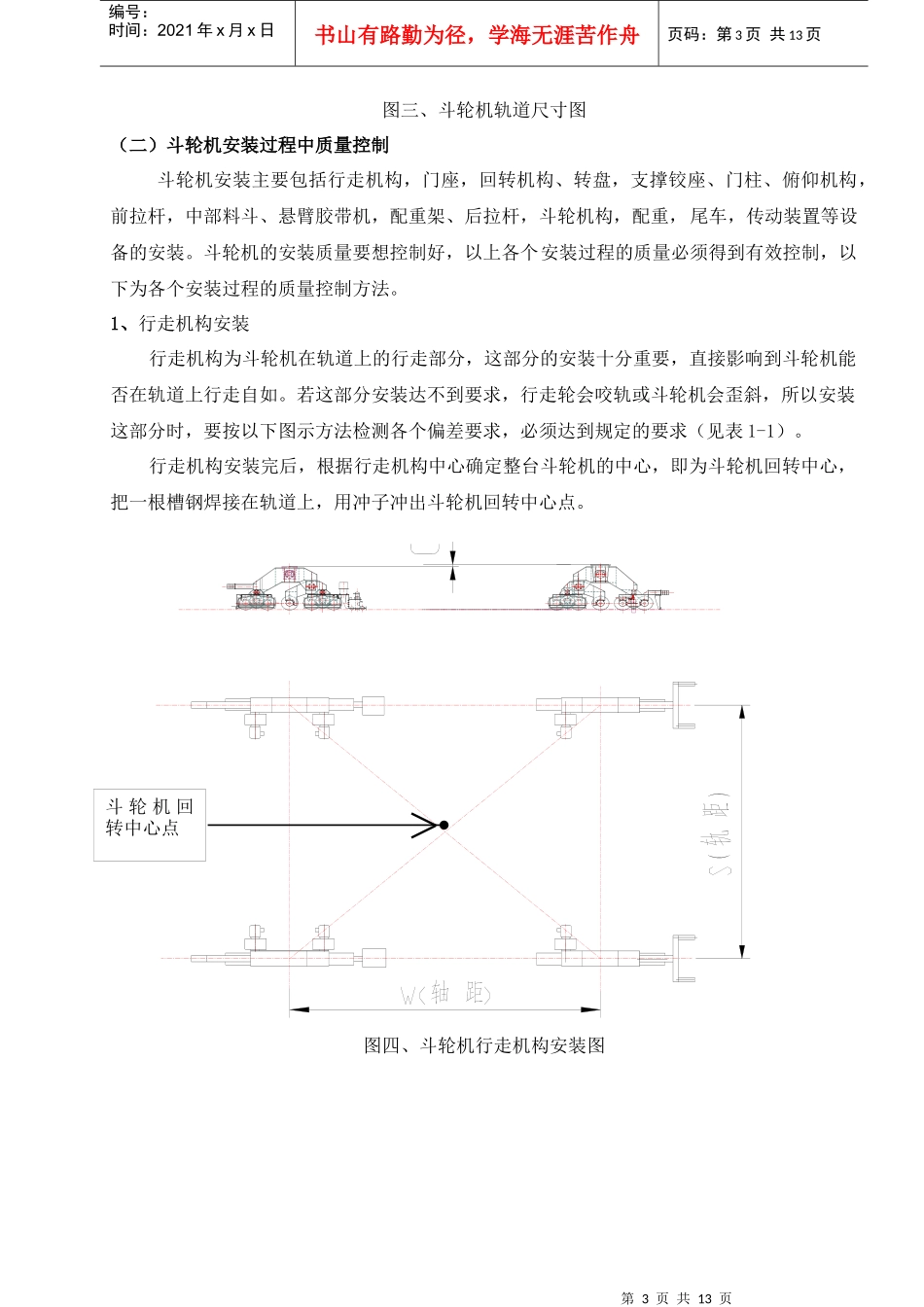

DQ1500/1500.30悬臂式斗轮机安装质量控制山东电建二公司王兴隆摘要：斗轮机作为火力发电厂燃料系统中的大型设备，其运行质量的好坏，直接影响着锅炉燃煤的供应。而斗轮机运行质量的好坏，除与斗轮机日常的维护有关外，主要是与斗轮机的安装质量有关。本文总结了笔者施工的国电大同二电厂、国电费县电厂、国电聊城电厂、青岛电厂等斗轮机的施工经验，通过斗轮机的安装过程，详细介绍了DQ1500/1500.30悬臂式斗轮机安装质量的控制方法,为今后斗轮机的安装积累经验。关键词：斗轮机安装质量控制[内容]斗轮机作为火力发电厂燃料系统中的大型设备，其运行质量的好坏，直接影响着锅炉燃煤的供应。而斗轮机运行质量的好坏，除与斗轮机日常的维护有关外，主要是与斗轮机的安装质量有关。本文总结了笔者施工的国电大同二电厂、国电费县电厂、国电聊城电厂、青岛电厂等斗轮机的施工经验，通过斗轮机的安装过程，详细介绍了DQ1500/1500·30悬臂式斗轮机安装质量控制方法,为今后斗轮机的安装积累经验。一、DQ1500/1500·30悬臂式斗轮机结构（如图所示）：图一、斗轮机整体结构第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页图二、斗轮机上部结构图DQ1500/1500·30悬臂式斗轮机为整体俯仰，半趴折返式双轨变换尾车，主要由斗轮机构、上部金属结构、悬臂胶带机、主机梯子平台、俯仰机构、回转机构、行走机构、门座中部料斗、拖链系统、半趴折返尾车、尾车平台、洒水装置、电气室、司机室、电气系统、配重组等机构组成；司机室在门柱上部斗轮侧；尾车上装有电气室、托链系统、洒水系统的水源装置等。二、斗轮机安装质量控制：（一）斗轮机安装前准备阶段质量控制要想控制好斗轮机的安装质量，在斗轮机安装前准备阶段所做的各项工作就要为控制好斗轮机安装质量做好准备，主要做好以下几项工作：1、大六角头高强度螺栓在设备安装前，按出厂批复验高强度螺栓连接副的扭矩系数，每批复验5套。5套扭矩系数的平均值应在0.110～0.150范围之内，其标准偏差应小于或等于0.010，若复验不合格，不能使用。2、焊条选用设计图纸要求的J507，且要求在使用前，按照焊条使用要求进行烘干。3、计量器具需要校验合格，且在有效期内。4、斗轮机设备倒运时应避免扭、弯、撞击、腐蚀等事故的发生。5、复核检查斗轮机轨道精度,轨道精度要符合规范要求。第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页图三、斗轮机轨道尺寸图（二）斗轮机安装过程中质量控制斗轮机安装主要包括行走机构，门座，回转机构、转盘，支撑铰座、门柱、俯仰机构，前拉杆，中部料斗、悬臂胶带机，配重架、后拉杆，斗轮机构，配重，尾车，传动装置等设备的安装。斗轮机的安装质量要想控制好，以上各个安装过程的质量必须得到有效控制，以下为各个安装过程的质量控制方法。1、行走机构安装行走机构为斗轮机在轨道上的行走部分，这部分的安装十分重要，直接影响到斗轮机能否在轨道上行走自如。若这部分安装达不到要求，行走轮会咬轨或斗轮机会歪斜，所以安装这部分时，要按以下图示方法检测各个偏差要求，必须达到规定的要求（见表1-1）。行走机构安装完后，根据行走机构中心确定整台斗轮机的中心，即为斗轮机回转中心，把一根槽钢焊接在轨道上，用冲子冲出斗轮机回转中心点。图四、斗轮机行走机构安装图斗轮机回转中心点第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页表1-1：斗轮机行走机构检测项目及允许公差2、门座组合安装门座分两件供货，需要在现场组合，组合时根据图纸要求，将两分件搁置在组合架上，用道木斜木垫找好支腿开裆、水平尺寸，拧紧接口板上螺栓，复检尺寸无误后，按要求将接口板焊牢。经检查组合后的门座尺寸达到要求后，用吊车把门座吊装到图示位置，检查门座中心点与斗轮机回转中心点是否重合，门座架与斗轮机回转中心点偏差≤2mm，水平度偏差≤1.5mm。调整完后，焊接调整环。斗轮机回转中心点门座中心点调整环检测项目测量点允许公差轮距W两铰轴中心±5mm轨距S轮距中心两侧之间±5mm...
