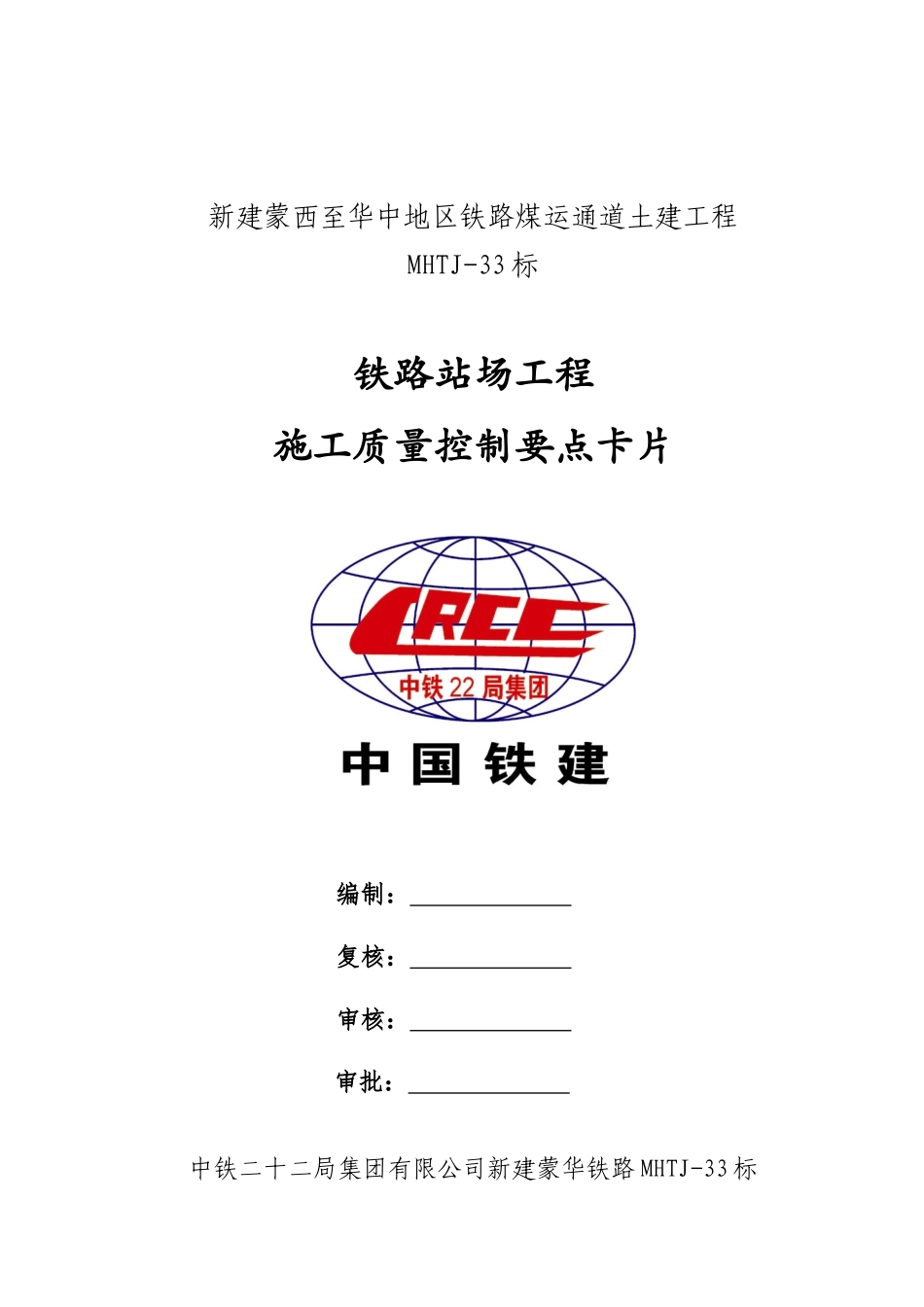

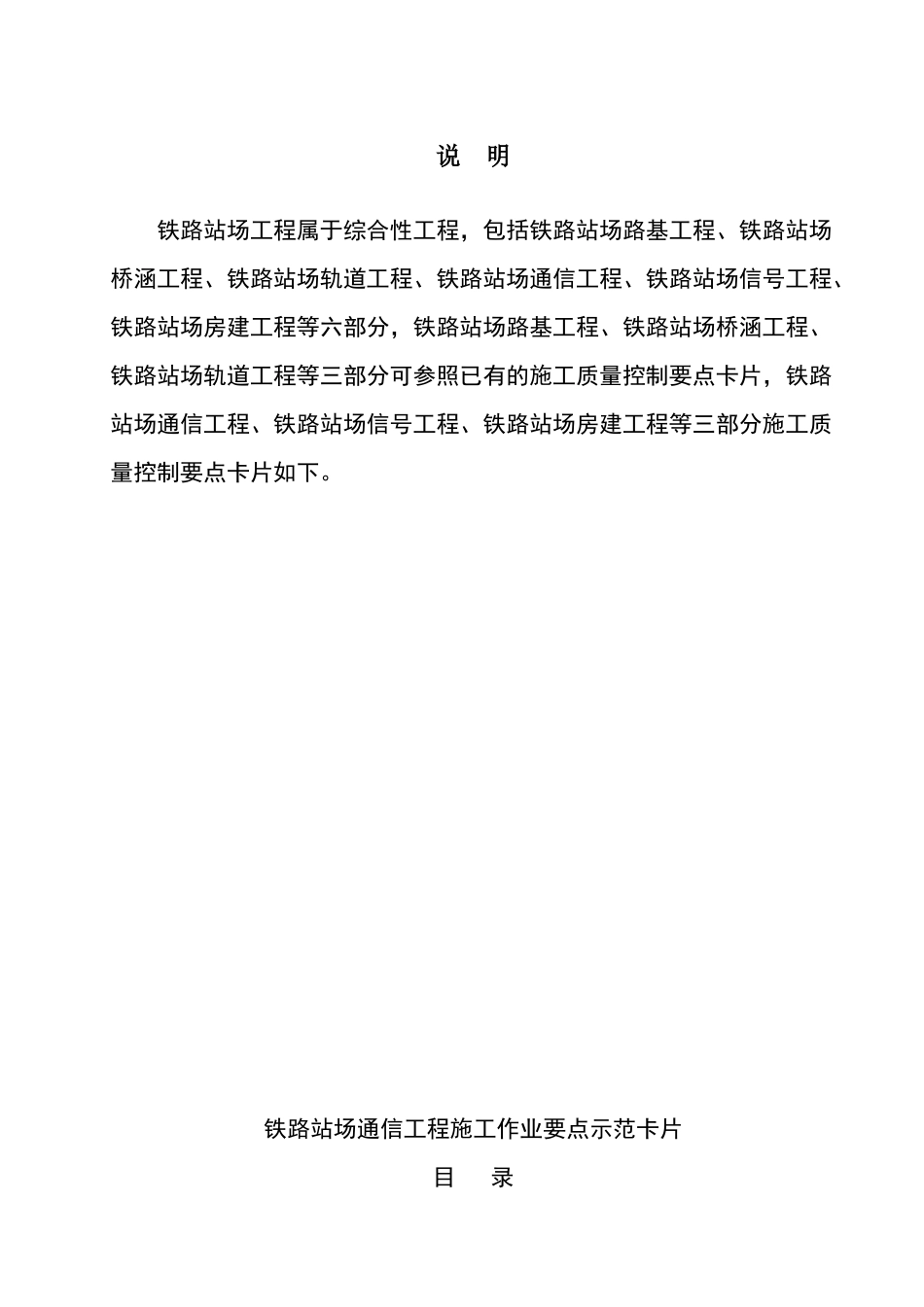

新建蒙西至华中地区铁路煤运通道土建工程MHTJ-33标铁路站场工程施工质量控制要点卡片编制：复核：审核：审批：中铁二十二局集团有限公司新建蒙华铁路MHTJ-33标二零一五年八月说明铁路站场工程属于综合性工程，包括铁路站场路基工程、铁路站场桥涵工程、铁路站场轨道工程、铁路站场通信工程、铁路站场信号工程、铁路站场房建工程等六部分，铁路站场路基工程、铁路站场桥涵工程、铁路站场轨道工程等三部分可参照已有的施工质量控制要点卡片，铁路站场通信工程、铁路站场信号工程、铁路站场房建工程等三部分施工质量控制要点卡片如下。铁路站场通信工程施工作业要点示范卡片目录光缆单盘测试工序施工作业要点卡片（通101）.......................1电缆单盘测试工序施工作业要点卡片（通102）......................2光电缆沟开挖工序施工作业要点卡片（通103）......................3直埋光电缆敷设工序施工作业要点卡片（通104）....................4光缆接续工序施工作业要点卡片（通105）..........................5电缆接续工序施工作业要点卡片（通106）..........................6光缆中继段测试工序施工作业要点卡片（通107）....................7电缆音频段测试工序施工作业要点卡片（通108）....................8室内通信设备安装工序施工作业要点卡片（通201）..................9室内设备配线工序施工作业要点卡片（通202）.....................10通信电源设备安装工序施工作业要点卡片（通203）.................11通信电源设备布线工序施工作业要点卡片（通204）.................12室内用户终端设备安装工序施工作业要点卡片（通205）.............13室外设备安装工序施工作业要点卡片（通206）.....................14机车设备安装工序施工作业要点卡片（通207）.....................15无线铁塔基础制作工序施工作业要点卡片（通208）.................16无线铁塔安装工序施工作业要点卡片（通209）.....................17无线铁塔安装工序施工作业要点卡片（通210）.....................18漏泄同轴电缆敷设工序施工作业要点卡片（通211）.................19光缆单盘测试工序施工作业要点卡片卡片编码：通101上道工序：序号名称作业控制要点0准备①检查光时域反射仪(OTDR)状态是否良好，并在检定有效期内；②检查仪表所需使用的电源是否正常；③单盘光缆编号，并检查外包装是否完好1光缆开剥用专用切割刀环切外护套一周，然后轻折几次使环切处折断。切割时避免伤及纤芯2清洁依次用棉纱、清洗剂和酒精棉清洁裸露光纤或塑管，严禁用汽油等化学品清洗3光缆单盘测试①检查光缆程式、光纤、绝缘介质、加强芯、屏蔽层、色谱标识及其他机械物理特性是否符合相关技术标准的规定；②测试连接：见图；③测试a．长度：被测单盘光缆的长度应不小于出厂制造长度b．衰减：被测单盘光缆每公里衰减应小于设计要求c．测试数量：光缆中全部光纤d．填写单盘光缆测试记录下道工序：电缆沟开挖图1光纤单盘测试连接电缆单盘测试工序施工作业要点卡片卡片编码：通102上道工序：序号名称作业控制要点0准备①检查测试仪表状况是否良好，并在检定有效期内；②检查仪表所需使用的电源是否正常1开剥将电缆开剥后，使电缆芯线露出20~30cm2对号及环阻测试①对号：用万用表将每根芯线与金属护套进行对号导通测试，判断芯线是否断线、混线；②环阻测试：将电缆线对终端环接，测试端与直流电桥相接，测出每一线对直流环阻。换算公式：实测值/L。指标要求(20)℃：0.9mm线径环阻≤57Ω／km；0.7mm线径环阻≤96Ω／km；0.6mm线径环阻≤132Ω／km3绝缘电阻测试将终端电缆芯线散开，用l000V兆欧表对电缆芯线间及芯线对地进行绝缘电阻测试。换算公式，实测值×L。指标要求：0.9mm线径绝缘电阻≥10000MΩ·km,0.7mm线径绝缘电阻≥5000MΩ·km；0.6mm线径绝缘电阻≥5000MΩ·km4电容耦合测试将终端电缆芯线散开，电缆金属护套与仪表接地端子相连，用电容耦合测试仪，对电缆线对的电容耦合系数K1及交流对地电容不平衡e1、e2进行测试换算公式及指标要求：K1平均值≤81pF／km；换算：实测值／√LK1最大...
