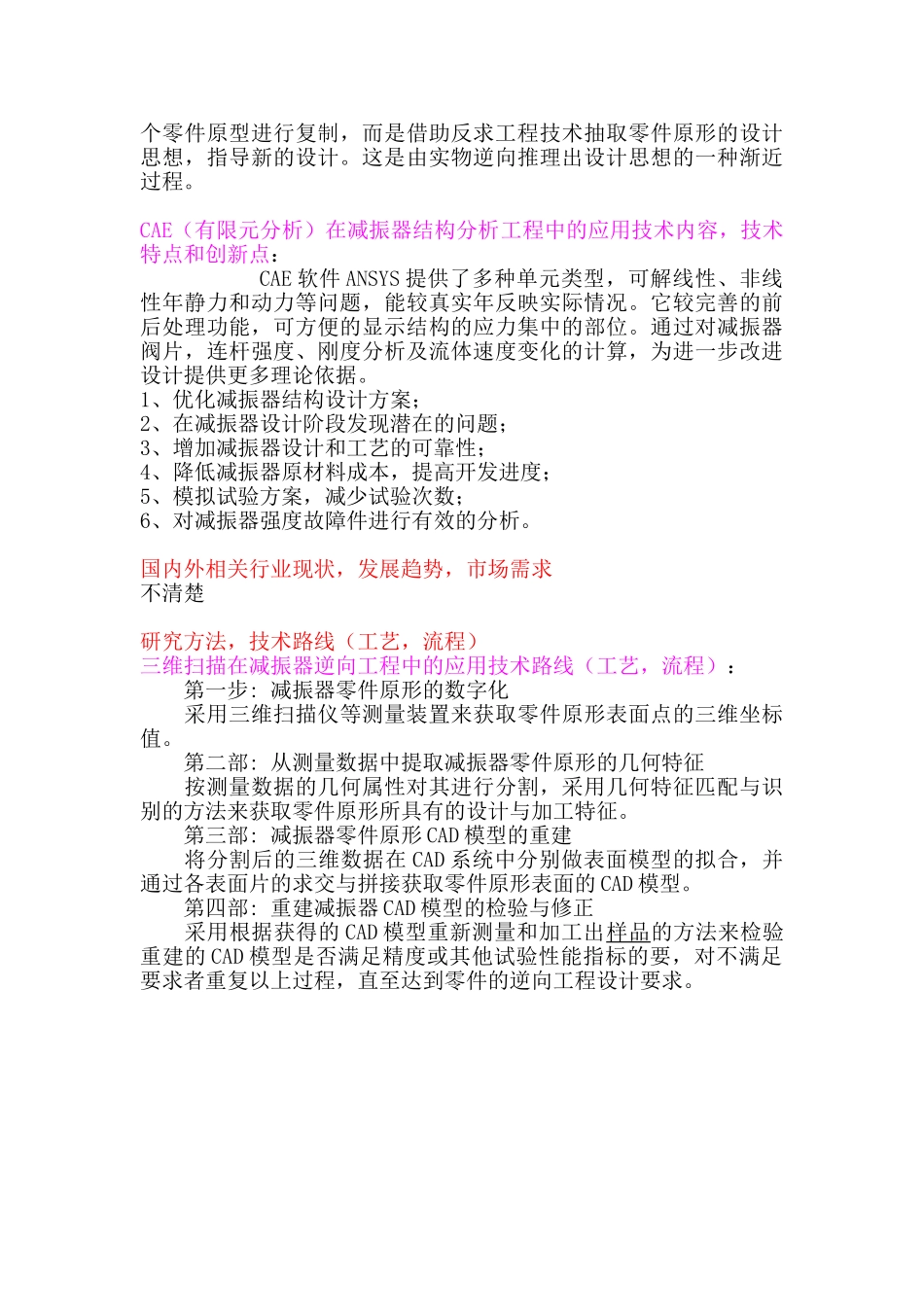

三维CAD核心模块应用分析_第1页
1/5

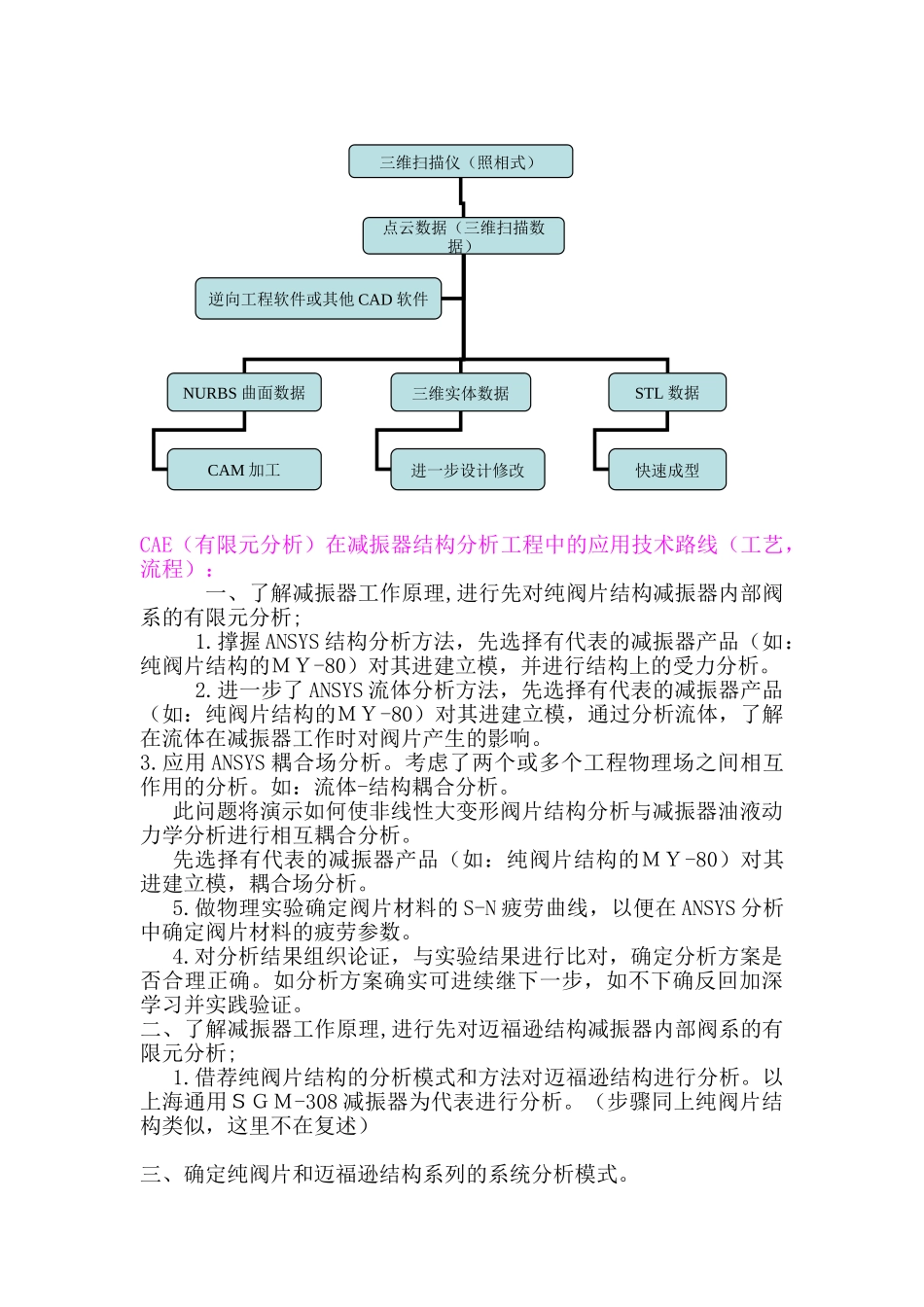

三维CAD核心模块应用分析_第2页
2/5

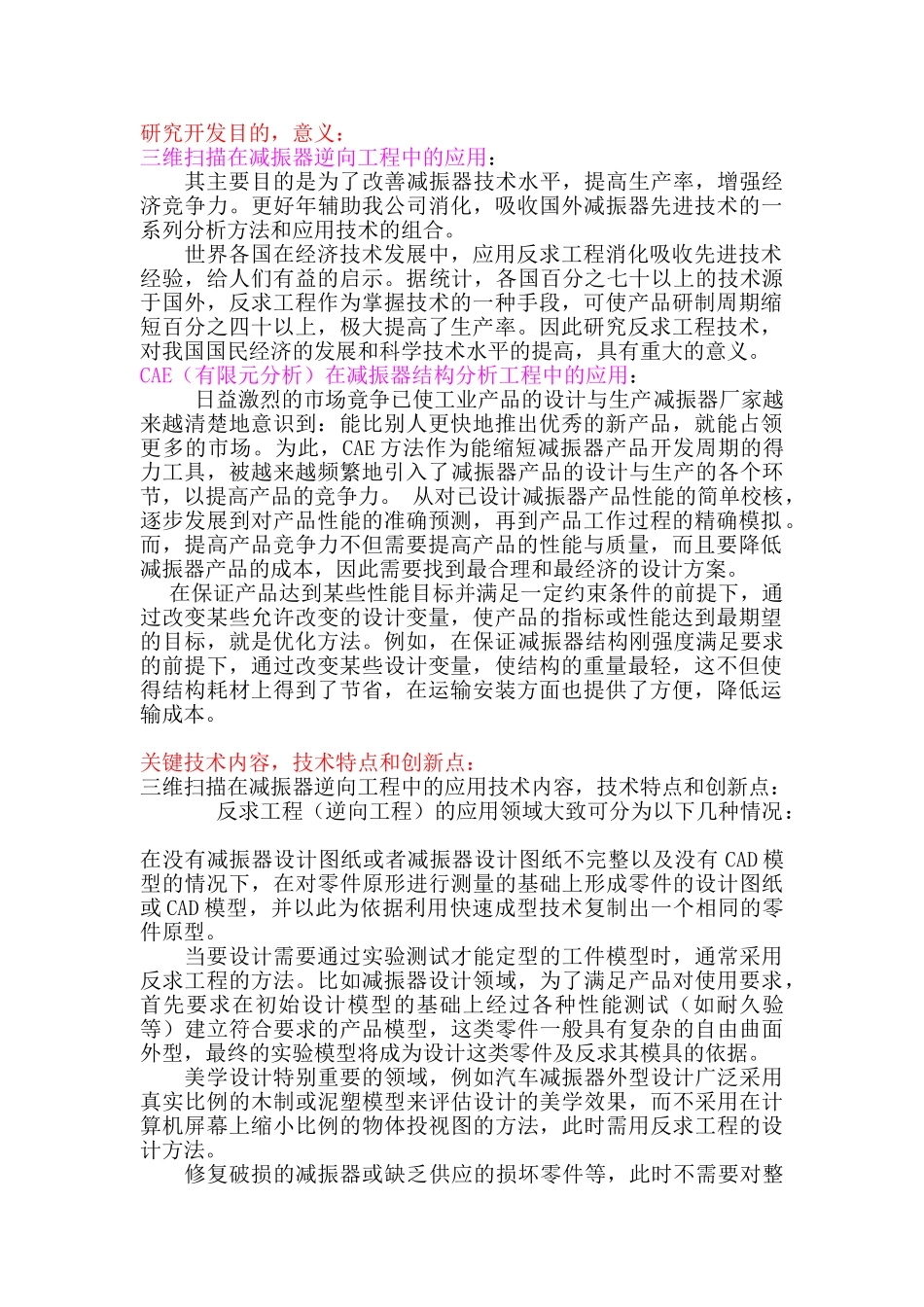

三维CAD核心模块应用分析_第3页
3/5
研究开发目的,意义:三维扫描在减振器逆向工程中的应用:其主要目的是为了改善减振器技术水平,提高生产率,增强经济竞争力。更好年辅助我公司消化,吸收国外减振器先进技术的一系列分析方法和应用技术的组合。世界各国在经济技术发展中,应用反求工程消化吸收先进技术经验,给人们有益的启示。据统计,各国百分之七十以上的技术源于国外,反求工程作为掌握技术的一种手段,可使产品研制周期缩短百分之四十以上,极大提高了生产率。因此研究反求工程技术,对我国国民经济的发展和科学技术水平的提高,具有重大的意义。CAE(有限元分析)在减振器结构分析工程中的应用:日益激烈的市场竟争已使工业产品的设计与生产减振器厂家越来越清楚地意识到:能比别人更快地推出优秀的新产品,就能占领更多的市场。为此,CAE方法作为能缩短减振器产品开发周期的得力工具,被越来越频繁地引入了减振器产品的设计与生产的各个环节,以提高产品的竞争力。从对已设计减振器产品性能的简单校核,逐步发展到对产品性能的准确预测,再到产品工作过程的精确模拟。而,提高产品竞争力不但需要提高产品的性能与质量,而且要降低减振器产品的成本,因此需要找到最合理和最经济的设计方案。在保证产品达到某些性能目标并满足一定约束条件的前提下,通过改变某些允许改变的设计变量,使产品的指标或性能达到最期望的目标,就是优化方法。例如,在保证减振器结构刚强度满足要求的前提下,通过改变某些设计变量,使结构的重量最轻,这不但使得结构耗材上得到了节省,在运输安装方面也提供了方便,降低运输成本。关键技术内容,技术特点和创新点:三维扫描在减振器逆向工程中的应用技术内容,技术特点和创新点:反求工程(逆向工程)的应用领域大致可分为以下几种情况:在没有减振器设计图纸或者减振器设计图纸不完整以及没有CAD模型的情况下,在对零件原形进行测量的基础上形成零件的设计图纸或CAD模型,并以此为依据利用快速成型技术复制出一个相同的零件原型。当要设计需要通过实验测试才能定型的工件模型时,通常采用反求工程的方法。比如减振器设计领域,为了满足产品对使用要求,首先要求在初始设计模型的基础上经过各种性能测试(如耐久验等)建立符合要求的产品模型,这类零件一般具有复杂的自由曲面外型,最终的实验模型将成为设计这类零件及反求其模具的依据。美学设计特别重要的领域,例如汽车减振器外型设计广泛采用真实比例的木制或泥塑模型来评估设计的美学效果,而不采用在计算机屏幕上缩小比例的物体投视图的方法,此时需用反求工程的设计方法。修复破损的减振器或缺乏供应的损坏零件等,此时不需要对整个零件原型进行复制,而是借助反求工程技术抽取零件原形的设计思想,指导新的设计。这是由实物逆向推理出设计思想的一种渐近过程。CAE(有限元分析)在减振器结构分析工程中的应用技术内容,技术特点和创新点:CAE软件ANSYS提供了多种单元类型,可解线性、非线性年静力和动力等问题,能较真实年反映实际情况。它较完善的前后处理功能,可方便的显示结构的应力集中的部位。通过对减振器阀片,连杆强度、刚度分析及流体速度变化的计算,为进一步改进设计提供更多理论依据。1、优化减振器结构设计方案;2、在减振器设计阶段发现潜在的问题;3、增加减振器设计和工艺的可靠性;4、降低减振器原材料成本,提高开发进度;5、模拟试验方案,减少试验次数;6、对减振器强度故障件进行有效的分析。国内外相关行业现状,发展趋势,市场需求不清楚研究方法,技术路线(工艺,流程)三维扫描在减振器逆向工程中的应用技术路线(工艺,流程):第一步:减振器零件原形的数字化采用三维扫描仪等测量装置来获取零件原形表面点的三维坐标值。第二部:从测量数据中提取减振器零件原形的几何特征按测量数据的几何属性对其进行分割,采用几何特征匹配与识别的方法来获取零件原形所具有的设计与加工特征。第三部:减振器零件原形CAD模型的重建将分割后的三维数据在CAD系统中分别做表面模型的拟合,并通过各表面片的求交与拼接获取零件原形表面的CAD模型。第四部:重建减振器CAD模型的检验与修正采用根据获得的CAD模型...
