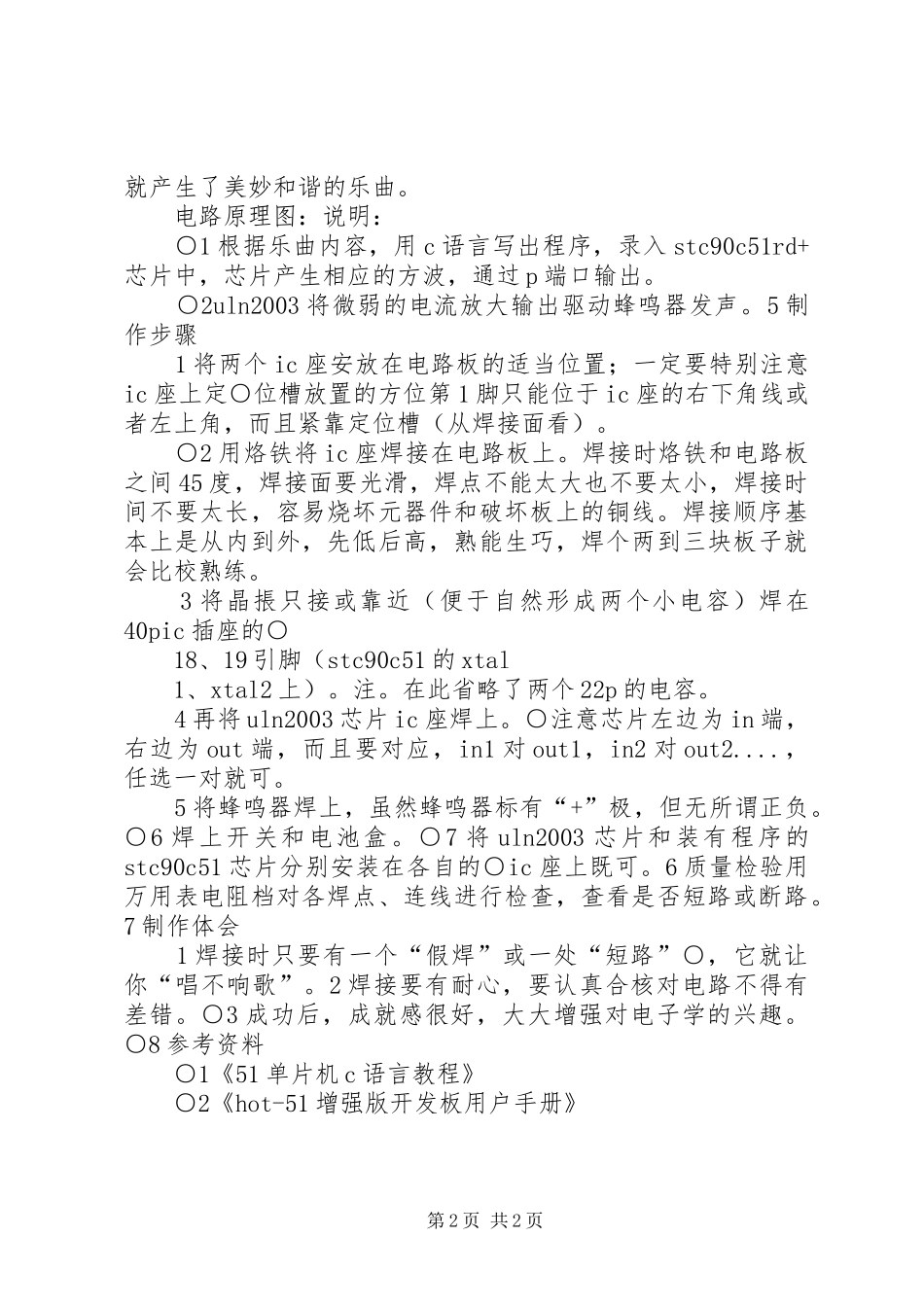

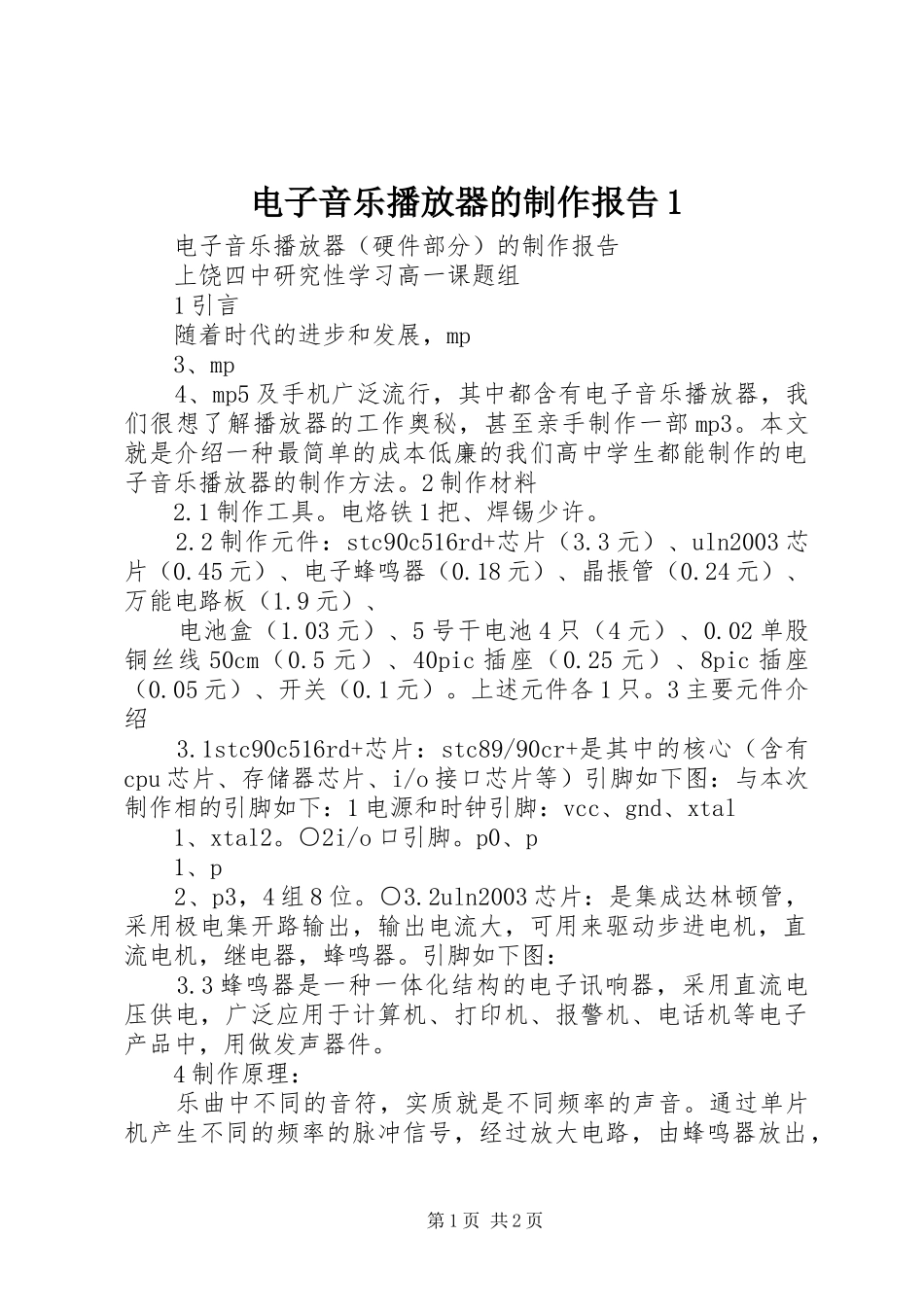

电子音乐播放器的制作报告1电子音乐播放器（硬件部分）的制作报告上饶四中研究性学习高一课题组1引言随着时代的进步和发展，mp3、mp4、mp5及手机广泛流行，其中都含有电子音乐播放器，我们很想了解播放器的工作奥秘，甚至亲手制作一部mp3。本文就是介绍一种最简单的成本低廉的我们高中学生都能制作的电子音乐播放器的制作方法。2制作材料2.1制作工具。电烙铁1把、焊锡少许。2.2制作元件：stc90c516rd+芯片（3.3元）、uln2003芯片（0.45元）、电子蜂鸣器（0.18元）、晶掁管（0.24元）、万能电路板（1.9元）、电池盒（1.03元）、5号干电池4只（4元）、0.02单股铜丝线50cm（0.5元）、40pic插座（0.25元）、8pic插座（0.05元）、开关（0.1元）。上述元件各1只。3主要元件介绍3.1stc90c516rd+芯片：stc89/90cr+是其中的核心（含有cpu芯片、存储器芯片、i/o接口芯片等）引脚如下图：与本次制作相的引脚如下：1电源和时钟引脚：vcc、gnd、xtal1、xtal2。○2i/o口引脚。p0、p1、p2、p3，4组8位。○3.2uln2003芯片：是集成达林顿管，采用极电集开路输出，输出电流大，可用来驱动步进电机，直流电机，继电器，蜂鸣器。引脚如下图：3.3蜂鸣器是一种一体化结构的电子讯响器，采用直流电压供电，广泛应用于计算机、打印机、报警机、电话机等电子产品中，用做发声器件。4制作原理：乐曲中不同的音符，实质就是不同频率的声音。通过单片机产生不同的频率的脉冲信号，经过放大电路，由蜂鸣器放出，第1页共2页就产生了美妙和谐的乐曲。电路原理图：说明：○1根据乐曲内容，用c语言写出程序，录入stc90c51rd+芯片中，芯片产生相应的方波，通过p端口输出。○2uln2003将微弱的电流放大输出驱动蜂鸣器发声。5制作步骤1将两个ic座安放在电路板的适当位置；一定要特别注意ic座上定○位槽放置的方位第1脚只能位于ic座的右下角线或者左上角，而且紧靠定位槽（从焊接面看）。○2用烙铁将ic座焊接在电路板上。焊接时烙铁和电路板之间45度，焊接面要光滑，焊点不能太大也不要太小，焊接时间不要太长，容易烧坏元器件和破坏板上的铜线。焊接顺序基本上是从内到外，先低后高，熟能生巧，焊个两到三块板子就会比校熟练。3将晶掁只接或靠近（便于自然形成两个小电容）焊在40pic插座的○18、19引脚（stc90c51的xtal1、xtal2上）。注。在此省略了两个22p的电容。4再将uln2003芯片ic座焊上。○注意芯片左边为in端，右边为out端，而且要对应，in1对out1，in2对out2....，任选一对就可。5将蜂鸣器焊上，虽然蜂鸣器标有“+”极，但无所谓正负。○6焊上开关和电池盒。○7将uln2003芯片和装有程序的stc90c51芯片分别安装在各自的○ic座上既可。6质量检验用万用表电阻档对各焊点、连线进行检查，查看是否短路或断路。7制作体会1焊接时只要有一个“假焊”或一处“短路”○，它就让你“唱不响歌”。2焊接要有耐心，要认真合核对电路不得有差错。○3成功后，成就感很好，大大增强对电子学的兴趣。○8参考资料○1《51单片机c语言教程》○2《hot-51增强版开发板用户手册》第2页共2页
