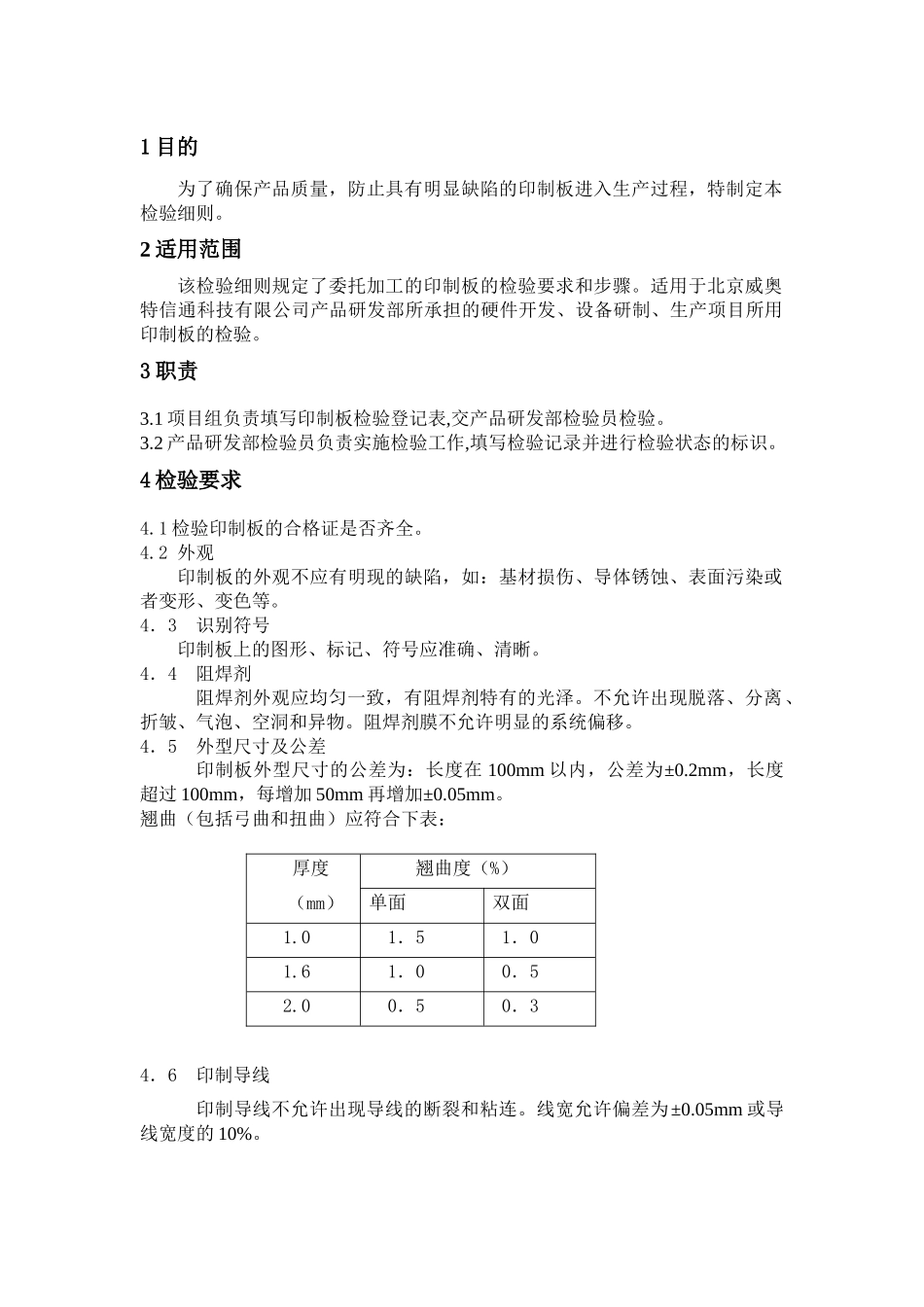

WAYOUT-QC-15印制板检验细则VIP免费

1目的为了确保产品质量，防止具有明显缺陷的印制板进入生产过程，特制定本检验细则。2适用范围该检验细则规定了委托加工的印制板的检验要求和步骤。适用于北京威奥特信通科技有限公司产品研发部所承担的硬件开发、设备研制、生产项目所用印制板的检验。3职责3.1项目组负责填写印制板检验登记表,交产品研发部检验员检验。3.2产品研发部检验员负责实施检验工作,填写检验记录并进行检验状态的标识。4检验要求4.1检验印制板的合格证是否齐全。4.2外观印制板的外观不应有明现的缺陷，如：基材损伤、导体锈蚀、表面污染或者变形、变色等。4．3识别符号印制板上的图形、标记、符号应准确、清晰。4．4阻焊剂阻焊剂外观应均匀一致，有阻焊剂特有的光泽。不允许出现脱落、分离、折皱、气泡、空洞和异物。阻焊剂膜不允许明显的系统偏移。4．5外型尺寸及公差印制板外型尺寸的公差为：长度在100mm以内，公差为±0.2mm，长度超过100mm，每增加50mm再增加±0.05mm。翘曲（包括弓曲和扭曲）应符合下表：厚度（mm）翘曲度（%）单面双面1.01．51．01.61．00．52.00．50．34．6印制导线印制导线不允许出现导线的断裂和粘连。线宽允许偏差为±0.05mm或导线宽度的10%。4．7焊盘焊盘应无明显的系统偏移和缺损。4．8金属化孔所有的金属化孔应100%导通。5检验结果的处理5．1检验员将检验结果填写在《印制板检验表》中。5．2若其中一项指标不合格,即判为不合格品。5．3对检验合格的产品进行标识。6引用文件序号名称编号1印制电路术语GB/T2026--942印制板总规范GB/T16261—19967记录序号名称模板编号1印制板检验表WAYOUT-QF-63
