AutoCAD2012工程制图的技巧VIP免费

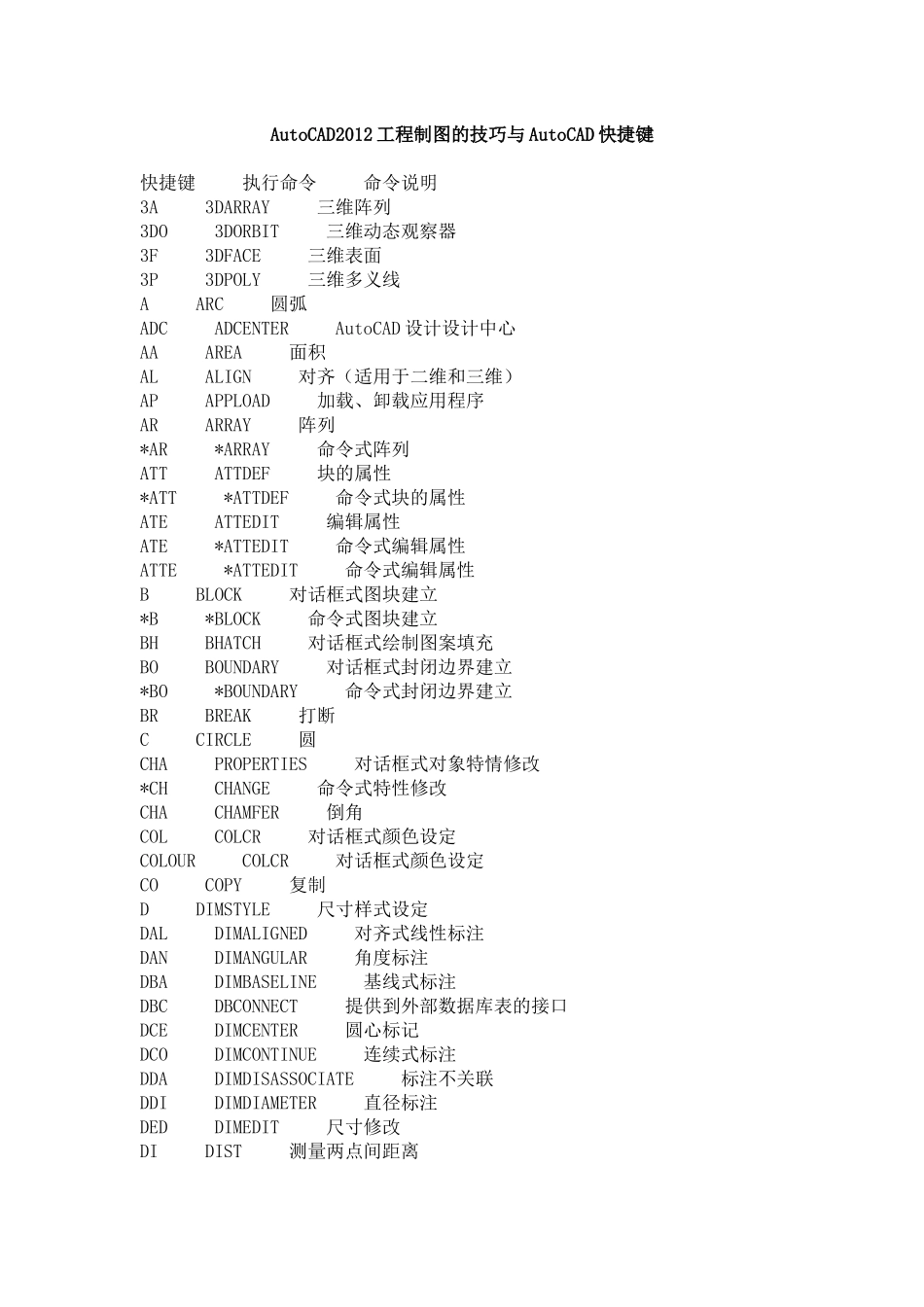

AutoCAD2012工程制图的技巧与AutoCAD快捷键快捷键执行命令命令说明3A3DARRAY三维阵列3DO3DORBIT三维动态观察器3F3DFACE三维表面3P3DPOLY三维多义线AARC圆弧ADCADCENTERAutoCAD设计设计中心AAAREA面积ALALIGN对齐（适用于二维和三维）APAPPLOAD加载、卸载应用程序ARARRAY阵列*AR*ARRAY命令式阵列ATTATTDEF块的属性*ATT*ATTDEF命令式块的属性ATEATTEDIT编辑属性ATE*ATTEDIT命令式编辑属性ATTE*ATTEDIT命令式编辑属性BBLOCK对话框式图块建立*B*BLOCK命令式图块建立BHBHATCH对话框式绘制图案填充BOBOUNDARY对话框式封闭边界建立*BO*BOUNDARY命令式封闭边界建立BRBREAK打断CCIRCLE圆CHAPROPERTIES对话框式对象特情修改*CHCHANGE命令式特性修改CHACHAMFER倒角COLCOLCR对话框式颜色设定COLOURCOLCR对话框式颜色设定COCOPY复制DDIMSTYLE尺寸样式设定DALDIMALIGNED对齐式线性标注DANDIMANGULAR角度标注DBADIMBASELINE基线式标注DBCDBCONNECT提供到外部数据库表的接口DCEDIMCENTER圆心标记DCODIMCONTINUE连续式标注DDADIMDISASSOCIATE标注不关联DDIDIMDIAMETER直径标注DEDDIMEDIT尺寸修改DIDIST测量两点间距离CAD实用技巧共100条1.【CTrl+N无效时之解决办法】众所周知CTRL+N是新建命令但有时候CTRL+N则出现选择面板这时只需到OP选项里调下设置操作：OP（选项）------系统-------右侧有一个启动（A显示启动对话框B不显示启动对话框）选择A则新建命令有效，反则无效2.【Ctrl键无效之解决办法】有时我们会碰到这样的问题比如CTRL+C（复制），，CTRL+V（粘贴）CTRL+A（全选）等一系列和CTRL键有关的命令都会失效这时你只需到OP选项里调一下操作：OP（选项）-----用户系统配置------WINDOWS标准加速键（打上勾）WINDOWS标准加速键打上勾后，和CTRL键有关的命令则有效，反之失灵3.【填充无效时之解决办法】有的时候填充时会填充不出来除了系统变量需要考虑外还需要去OP选项里检查一下OP---------显示-----------应用实体填充（打上勾）4.【加选无效时之解决办法】AD正确的设置应该是可以连续选择多个物体但有的时候，连续选择物体会失效，只能选择最后一次所选中的物体这时可以如下解决进入OP（选项）---------选择-----------SHIFT键添加到选择集（把勾去掉）用SHIFT键添加到选择集“去掉勾”后则加选有效反之加选无效命令：PICKADD值：0/15.【CAD命令三键还原】如果CAD里的系统变量被人无意更改或一些参数被人有意调整了怎么办这时不需重装，也不需要一个一个的改操作：OP选项-----配置-----重置即可恢复但恢复后，有些选项还需要一些调整，例如十字光标的大小等~5.【鼠标中键不好用怎么办呀】正常情况下CAD的滚轮可用来放大和缩小，，，还有就是平移（按住）但有的时候，按住滚轮时，不是平移，而是出下一个菜单，很烦人这时只需调下系统变量mbuttonpan即可初始值：10支持菜单(.mnu)文件定义的动作1当按住并拖动按钮或滑轮时，支持平移操6.【命令行中的模型，布局不见是的解决办法】op----选项------显示---------显示布局和模型选项卡（打上勾即可）7.【CAD技巧】还在为你做图慢而烦恼吗还是为你的手指短而够不着回车键而烦脑吗哦~~~，让我们忘了这一切吧众所周知，确定键有两个，一个是“回车”另一个则是“空格”但现在就让我们用右键来代替他们吧OP选项-----用户系统配置-------绘图区域中使用快捷菜单（打上勾）自定义右键单击进去------把所有的重复上一个命令打上勾试下，右键是不是有确定的攻效了首推：希望大家能养成右键确定这个习惯其次：空格键次之烦感：千万不要用回车键确定8.【图形里的圆不圆了咋办呀】经常做图的人都会有这样的体会所画的圆都不圆了，当然，学过素描的人都知道，圆是有很多折线组合而成这里就不多说了一个命令搞定它命令：RE~即可9.【图形窗口中显示滚动条】也许有人还用无滚轮的鼠标，那么这时滚动条也许还有点作用（如果平移不太会用）op----显示------图形窗口中显示滚动条即可10.【保存的格式】OP----打开和保存----另存为2000格式为什么要存2000格式呢因为CAD版本只向下兼容这样用200220042006都可以打开了方便操作别在这里在说，你还用R14那么我会说你太...
