税控收款机系统设计方案叶晓锋-税控收款机系统设计方案VIP免费

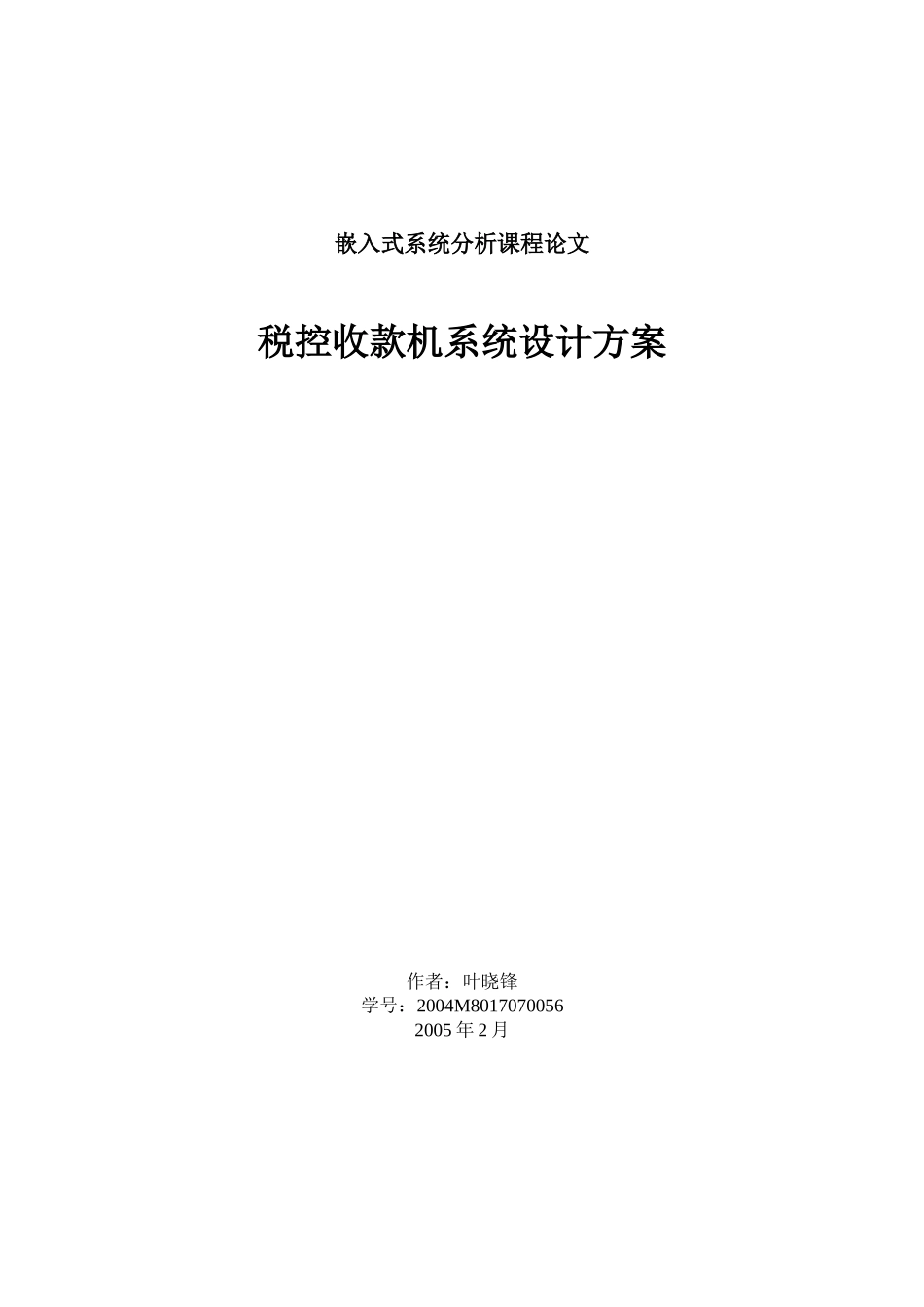

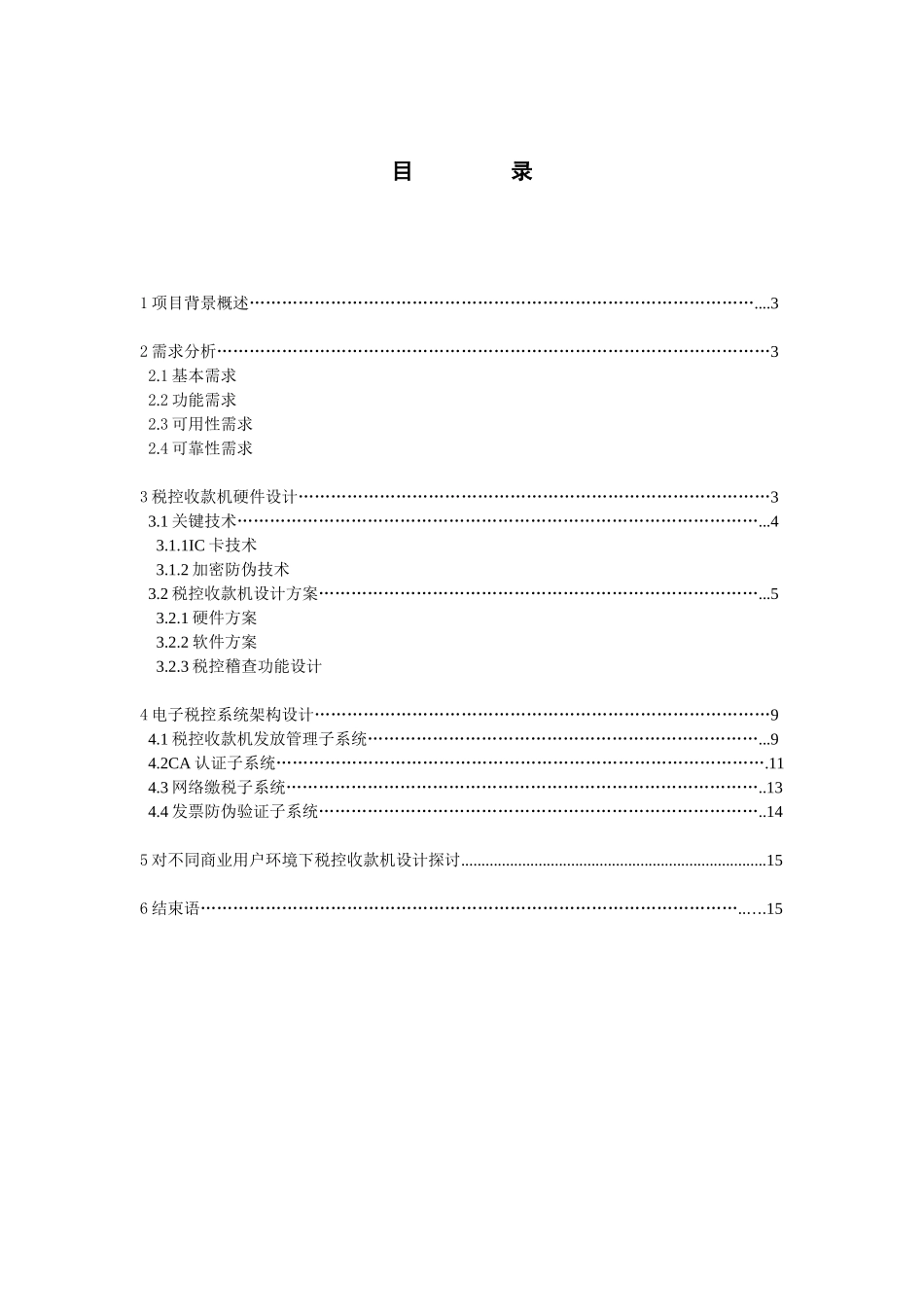

嵌入式系统分析课程论文税控收款机系统设计方案作者：叶晓锋学号：2004M80170700562005年2月目录1项目背景概述…………………………………………………………………………………....32需求分析…………………………………………………………………………………………32.1基本需求2.2功能需求2.3可用性需求2.4可靠性需求3税控收款机硬件设计……………………………………………………………………………33.1关键技术……………………………………………………………………………………...43.1.1IC卡技术3.1.2加密防伪技术3.2税控收款机设计方案………………………………………………………………………...53.2.1硬件方案3.2.2软件方案3.2.3税控稽查功能设计4电子税控系统架构设计…………………………………………………………………………94.1税控收款机发放管理子系统………………………………………………………………...94.2CA认证子系统……………………………………………………………………………….114.3网络缴税子系统……………………………………………………………………………..134.4发票防伪验证子系统………………………………………………………………………..145对不同商业用户环境下税控收款机设计探讨...........................................................................156结束语………………………………………………………………………………………..….151项目背景概述随着我国经济的快速发展，越来越多的企业涌现出来。如何能高效的征收企业的税费，有效的防止不法企业偷逃税款，以及防范伪造税务票据犯罪，从而减少国家在税收方面的损失，成为有关部门乃至整个社会近年来越来越关心的问题。科学技术的进步，特别是计算机技术，微电子技术，数字加密技术以及网络技术的出现和应用给上述问题的解决从技术方面带来了希望。2需求分析2.1基本需求：（1）税控收款机（以下简称为收款机）由当地税务机关发放；（2）收款机不能被非法者冒用，克隆，改造；（3）收款机通过网络传送的信息以及本地保存的信息安全性应受到保护；（4）发票可以验证真伪；（5）税务稽查人员可以直接对收款机进行现场真伪验证。2.2功能需求：（1）收款机应能自动记录每日的营业数据并实时计算、记录应纳税额，但这些记录不能被更改和抹掉。（2）收款机可以通过网络将税务信息向当地税收信息中心提交，也可通过IC卡到当地税务机关办理缴税。（3）税务稽查人员以及合法用户可从收款机中提取营业及缴税数据记录。（4）所有操作结果或提示信息，有实时显示。（5）收款机可以支持打印相关票据。（6）收款机可以现场验证其真伪。2.3可用性需求（1）收款机发行机构正常情况下应在10分钟内完成一台收款机的软硬件及加密设置工作；（2）收款机用户可在说明文档指导下在30分钟内掌握收款机的使用方法；2.4可靠性需求：（1）商户营业及缴税数据记录不可被更改、删除，掉电数据不丢失；（2）非合法操作人员无法操作收款机；（3）商家的营业及税务信息在网络传输中，第三者无法破译；（4）他人无法盗用合法用户的收款机税控信息；（5）收款机无法被克隆或非法改装。3税控收款机硬件设计3.1关键技术3.1.1IC卡技术IC卡技术是继条码、磁卡等识别技术之后出现的新一代识别技术。按卡中所镶嵌的集成电路类型的不同可分为：存储器卡、逻辑加密卡、智能卡。按与外界传送数据的形式可分为：接触式IC卡和非接触式IC卡。在税控收款机中，IC卡主要用于存储税控加密信息，和识别收款机操作人员身份，在使用税控收款机时需要这两卡同时存在，缺一不可。因此，采用接触式逻辑加密卡作为工程选用的IC卡。（接触式IC卡必须符合ISO7816标准）本税控收款机，使用A、B两种IC卡。A卡记录税控收款机原始发行机构登记的收款机编号，商业用户的税务登记号，以及缴税账号，以及信息加密私钥，税务机构等信息。A卡被内置于收款机之中，并有相应措施保护不被非法移动。B卡存储税控收款机使用者信息以及销售税务信息，该信息将作为被加密信息的一部分用来产生加密信息。由于B卡可能经常移动，故需要使用读卡器来读取其信...
