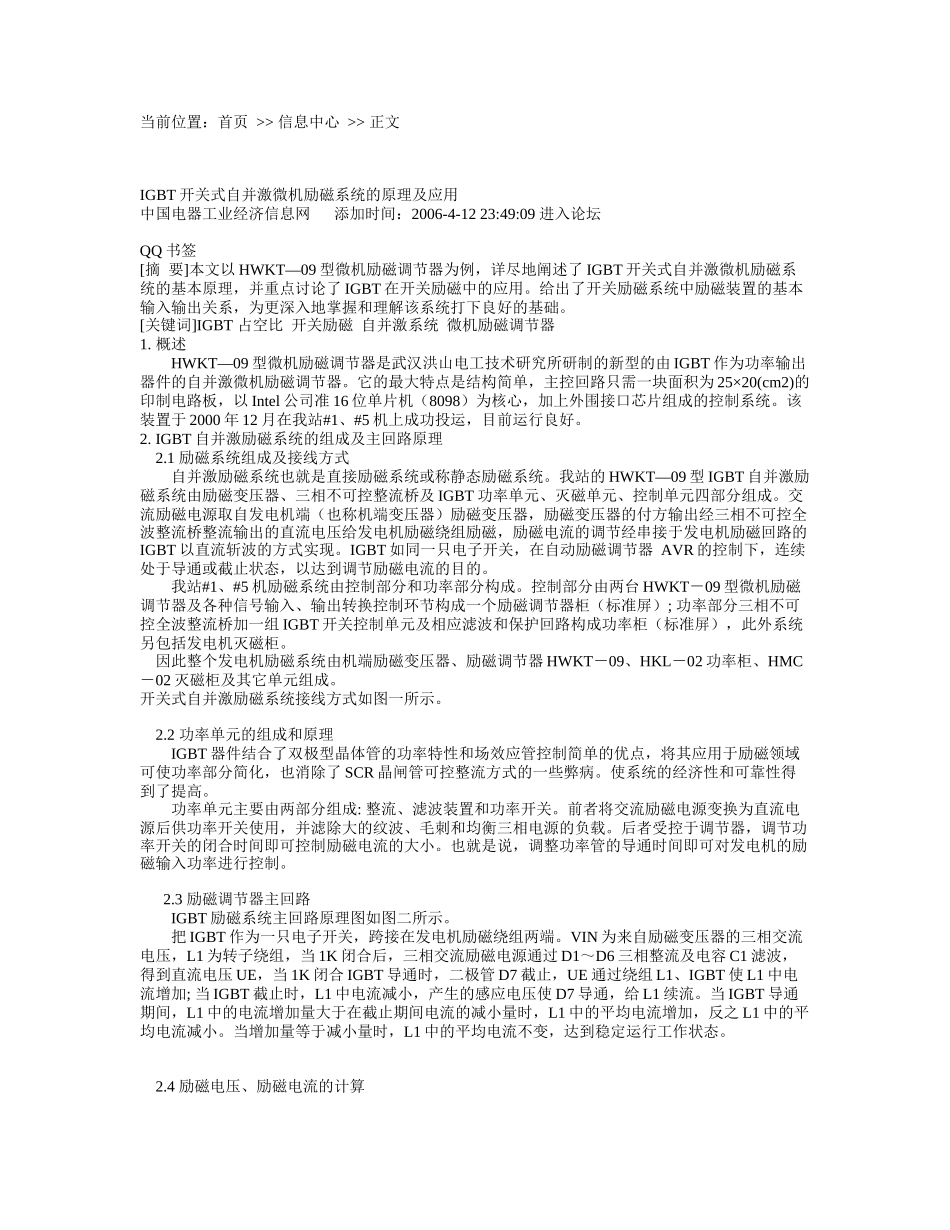

当前位置：首页>>信息中心>>正文IGBT开关式自并激微机励磁系统的原理及应用中国电器工业经济信息网添加时间：2006-4-1223:49:09进入论坛QQ书签[摘要]本文以HWKT—09型微机励磁调节器为例，详尽地阐述了IGBT开关式自并激微机励磁系统的基本原理，并重点讨论了IGBT在开关励磁中的应用。给出了开关励磁系统中励磁装置的基本输入输出关系，为更深入地掌握和理解该系统打下良好的基础。[关键词]IGBT占空比开关励磁自并激系统微机励磁调节器1.概述HWKT—09型微机励磁调节器是武汉洪山电工技术研究所研制的新型的由IGBT作为功率输出器件的自并激微机励磁调节器。它的最大特点是结构简单，主控回路只需一块面积为25×20(cm2)的印制电路板，以Intel公司准16位单片机（8098）为核心，加上外围接口芯片组成的控制系统。该装置于2000年12月在我站#1、#5机上成功投运，目前运行良好。2.IGBT自并激励磁系统的组成及主回路原理2.1励磁系统组成及接线方式自并激励磁系统也就是直接励磁系统或称静态励磁系统。我站的HWKT—09型IGBT自并激励磁系统由励磁变压器、三相不可控整流桥及IGBT功率单元、灭磁单元、控制单元四部分组成。交流励磁电源取自发电机端（也称机端变压器）励磁变压器，励磁变压器的付方输出经三相不可控全波整流桥整流输出的直流电压给发电机励磁绕组励磁，励磁电流的调节经串接于发电机励磁回路的IGBT以直流斩波的方式实现。IGBT如同一只电子开关，在自动励磁调节器AVR的控制下，连续处于导通或截止状态，以达到调节励磁电流的目的。我站#1、#5机励磁系统由控制部分和功率部分构成。控制部分由两台HWKT－09型微机励磁调节器及各种信号输入、输出转换控制环节构成一个励磁调节器柜（标准屏）;功率部分三相不可控全波整流桥加一组IGBT开关控制单元及相应滤波和保护回路构成功率柜（标准屏），此外系统另包括发电机灭磁柜。因此整个发电机励磁系统由机端励磁变压器、励磁调节器HWKT－09、HKL－02功率柜、HMC－02灭磁柜及其它单元组成。开关式自并激励磁系统接线方式如图一所示。2.2功率单元的组成和原理IGBT器件结合了双极型晶体管的功率特性和场效应管控制简单的优点，将其应用于励磁领域可使功率部分简化，也消除了SCR晶闸管可控整流方式的一些弊病。使系统的经济性和可靠性得到了提高。功率单元主要由两部分组成:整流、滤波装置和功率开关。前者将交流励磁电源变换为直流电源后供功率开关使用，并滤除大的纹波、毛刺和均衡三相电源的负载。后者受控于调节器，调节功率开关的闭合时间即可控制励磁电流的大小。也就是说，调整功率管的导通时间即可对发电机的励磁输入功率进行控制。2.3励磁调节器主回路IGBT励磁系统主回路原理图如图二所示。把IGBT作为一只电子开关，跨接在发电机励磁绕组两端。VIN为来自励磁变压器的三相交流电压，L1为转子绕组，当1K闭合后，三相交流励磁电源通过D1～D6三相整流及电容C1滤波，得到直流电压UE，当1K闭合IGBT导通时，二极管D7截止，UE通过绕组L1、IGBT使L1中电流增加;当IGBT截止时，L1中电流减小，产生的感应电压使D7导通，给L1续流。当IGBT导通期间，L1中的电流增加量大于在截止期间电流的减小量时，L1中的平均电流增加，反之L1中的平均电流减小。当增加量等于减小量时，L1中的平均电流不变，达到稳定运行工作状态。2.4励磁电压、励磁电流的计算设三相整流滤波后的直流电压为UE，IGBT导通时间为TON，截止时间为TOFF。导通时，转子两端压降为UE;截止时，转子电压等于续流二极管D7管压降，忽略为零。如图三所示。由此可见，我们根据发电机机端电压、转子电流或无功负荷等因素的变化改变KC，亦即改变IGBT驱动方波的占空比，即可改变励磁绕两端的电压，从而达到调节发电机输出电压、无功的目的。2.5IGBT的驱动条件及方法2.5.1IGBT的输入特性要求其驱动电路满足以下条件:（1）IGBT导通时提供12V——18V栅极电压;（2）IGBT截止时提供0V——（-18V）栅极电压（为保证可靠截止，一般为-5V）;（3）IGBT开关瞬间提供足够大的电容充放电电流;（4）和控制电路隔离;（5）完成IGBT过流保护。2.5.2驱动方法到目前为止，IGBT有多种驱动方法，基本上是由混合集成电路...
