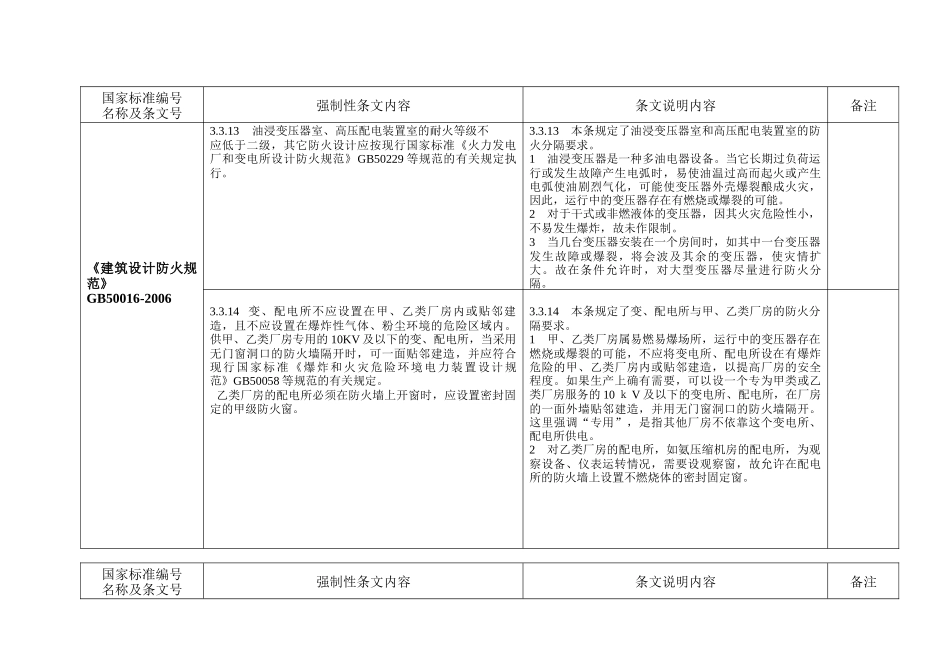

电气设计强制性条文一、变电所、发电机房........................................................................................2二、供配电系统..................................................................................................14三、电气照明......................................................................................................23四、消防电源与应急照明..................................................................................32五、火灾自动报警系统......................................................................................42六、线路敷设......................................................................................................60七、防雷及接地..................................................................................................71一、变电所、发电机房国家标准编号名称及条文号强制性条文内容条文说明内容备注《建筑设计防火规范》GB50016-20063.3.13油浸变压器室、高压配电装置室的耐火等级不应低于二级，其它防火设计应按现行国家标准《火力发电厂和变电所设计防火规范》GB50229等规范的有关规定执行。3.3.13本条规定了油浸变压器室和高压配电装置室的防火分隔要求。1油浸变压器是一种多油电器设备。当它长期过负荷运行或发生故障产生电弧时，易使油温过高而起火或产生电弧使油剧烈气化，可能使变压器外壳爆裂酿成火灾，因此，运行中的变压器存在有燃烧或爆裂的可能。2对于干式或非燃液体的变压器，因其火灾危险性小，不易发生爆炸，故未作限制。3当几台变压器安装在一个房间时，如其中一台变压器发生故障或爆裂，将会波及其余的变压器，使灾情扩大。故在条件允许时，对大型变压器尽量进行防火分隔。3.3.14变、配电所不应设置在甲、乙类厂房内或贴邻建造，且不应设置在爆炸性气体、粉尘环境的危险区域内。供甲、乙类厂房专用的10KV及以下的变、配电所，当采用无门窗洞口的防火墙隔开时，可一面贴邻建造，并应符合现行国家标准《爆炸和火灾危险环境电力装置设计规范》GB50058等规范的有关规定。乙类厂房的配电所必须在防火墙上开窗时，应设置密封固定的甲级防火窗。3.3.14本条规定了变、配电所与甲、乙类厂房的防火分隔要求。1甲、乙类厂房属易燃易爆场所，运行中的变压器存在燃烧或爆裂的可能，不应将变电所、配电所设在有爆炸危险的甲、乙类厂房内或贴邻建造，以提高厂房的安全程度。如果生产上确有需要，可以设一个专为甲类或乙类厂房服务的10ｋV及以下的变电所、配电所，在厂房的一面外墙贴邻建造，并用无门窗洞口的防火墙隔开。这里强调“专用”，是指其他厂房不依靠这个变电所、配电所供电。2对乙类厂房的配电所，如氨压缩机房的配电所，为观察设备、仪表运转情况，需要设观察窗，故允许在配电所的防火墙上设置不燃烧体的密封固定窗。国家标准编号名称及条文号强制性条文内容条文说明内容备注《建筑设计防火规范》GB50016-20065.4.2燃油和燃气锅炉、油浸电力变压器、充有可燃油的高压电容器和多油开关等用房受条件限制必须布置在民用建筑内时，不应布置在人员密集场所的上一层、下一层或贴邻，并应符合下列规定：1燃油和燃气锅炉房、变压器室应设置在首层或地下一层靠外墙部位，但常（负）压燃油、燃气锅炉可设置在地下二层，当常（负）压燃气锅炉距安全出口的距离大于6.0ｍ时，可设置在屋顶上。燃油锅炉应采用丙类液体作燃料。采用相对密度（与空气密度的比值）大于等于0.75的可燃气体为燃料的锅炉，不得设置在地下或半地下建筑（室）内；2锅炉房、变压器室的门均应直通室外或直通安全出口；外墙开口部位的上方应设置宽度不小于1.0ｍ的不燃烧体防火挑檐或高度不小于1.2ｍ的窗槛墙；3锅炉房、变压器室与其它部位之间采用耐火极限不低于2.00ｈ的不燃烧体隔墙和1.50ｈ的不燃烧体楼板隔开。在隔墙和楼板上不应开设洞口，当必须在隔墙上开设门窗时，应设置甲级防火门窗；4当锅炉房内设置储油间时，其总储存量不应大于1ｍ3，且储油间应采用防火墙...
