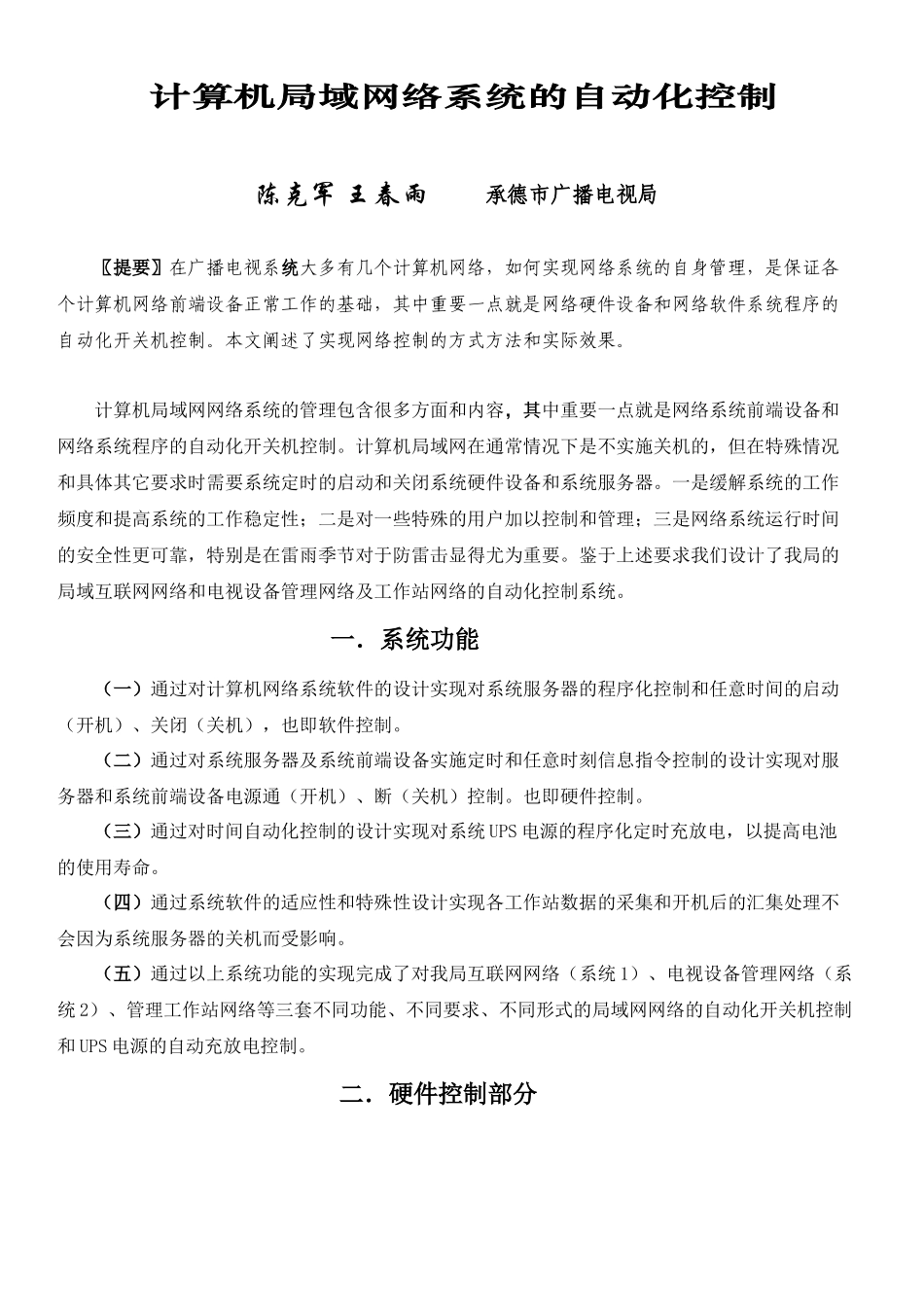

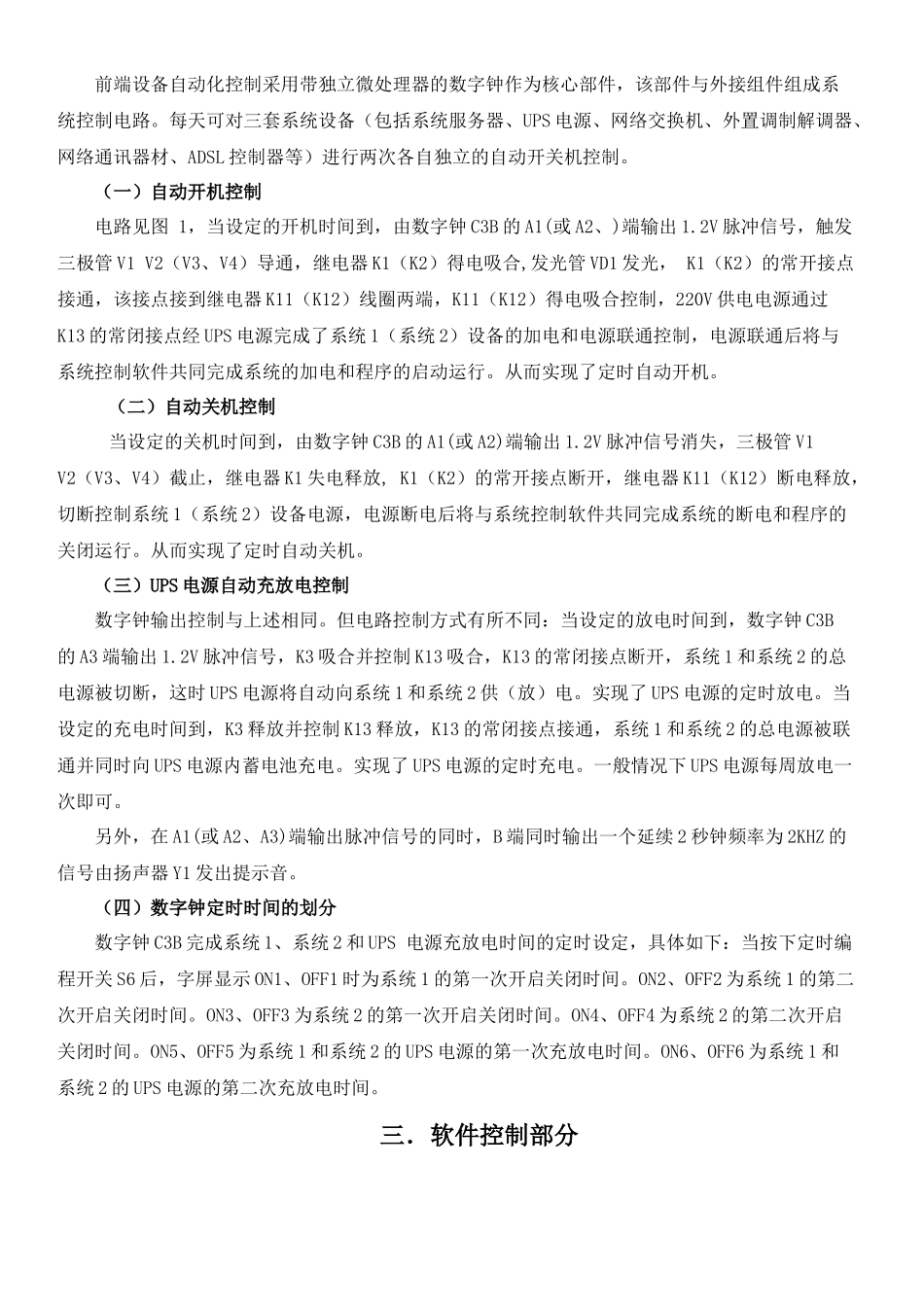

计算机局域网络系统的自动化控制陈克军王春雨承德市广播电视局〖提要〗在广播电视系统大多有几个计算机网络，如何实现网络系统的自身管理，是保证各个计算机网络前端设备正常工作的基础，其中重要一点就是网络硬件设备和网络软件系统程序的自动化开关机控制。本文阐述了实现网络控制的方式方法和实际效果。计算机局域网网络系统的管理包含很多方面和内容，其中重要一点就是网络系统前端设备和网络系统程序的自动化开关机控制。计算机局域网在通常情况下是不实施关机的，但在特殊情况和具体其它要求时需要系统定时的启动和关闭系统硬件设备和系统服务器。一是缓解系统的工作频度和提高系统的工作稳定性；二是对一些特殊的用户加以控制和管理；三是网络系统运行时间的安全性更可靠，特别是在雷雨季节对于防雷击显得尤为重要。鉴于上述要求我们设计了我局的局域互联网网络和电视设备管理网络及工作站网络的自动化控制系统。一．系统功能（一）通过对计算机网络系统软件的设计实现对系统服务器的程序化控制和任意时间的启动（开机）、关闭（关机），也即软件控制。（二）通过对系统服务器及系统前端设备实施定时和任意时刻信息指令控制的设计实现对服务器和系统前端设备电源通（开机）、断（关机）控制。也即硬件控制。（三）通过对时间自动化控制的设计实现对系统UPS电源的程序化定时充放电，以提高电池的使用寿命。（四）通过系统软件的适应性和特殊性设计实现各工作站数据的采集和开机后的汇集处理不会因为系统服务器的关机而受影响。（五）通过以上系统功能的实现完成了对我局互联网网络（系统1）、电视设备管理网络（系统2）、管理工作站网络等三套不同功能、不同要求、不同形式的局域网网络的自动化开关机控制和UPS电源的自动充放电控制。二．硬件控制部分前端设备自动化控制采用带独立微处理器的数字钟作为核心部件，该部件与外接组件组成系统控制电路。每天可对三套系统设备（包括系统服务器、UPS电源、网络交换机、外置调制解调器、网络通讯器材、ADSL控制器等）进行两次各自独立的自动开关机控制。（一）自动开机控制电路见图1，当设定的开机时间到，由数字钟C3B的A1(或A2、)端输出1.2V脉冲信号，触发三极管V1V2（V3、V4）导通，继电器K1（K2）得电吸合,发光管VD1发光，K1（K2）的常开接点接通，该接点接到继电器K11（K12）线圈两端，K11（K12）得电吸合控制，220V供电电源通过K13的常闭接点经UPS电源完成了系统1（系统2）设备的加电和电源联通控制，电源联通后将与系统控制软件共同完成系统的加电和程序的启动运行。从而实现了定时自动开机。（二）自动关机控制当设定的关机时间到，由数字钟C3B的A1(或A2)端输出1.2V脉冲信号消失，三极管V1V2（V3、V4）截止，继电器K1失电释放,K1（K2）的常开接点断开，继电器K11（K12）断电释放，切断控制系统1（系统2）设备电源，电源断电后将与系统控制软件共同完成系统的断电和程序的关闭运行。从而实现了定时自动关机。（三）UPS电源自动充放电控制数字钟输出控制与上述相同。但电路控制方式有所不同：当设定的放电时间到，数字钟C3B的A3端输出1.2V脉冲信号，K3吸合并控制K13吸合，K13的常闭接点断开，系统1和系统2的总电源被切断，这时UPS电源将自动向系统1和系统2供（放）电。实现了UPS电源的定时放电。当设定的充电时间到，K3释放并控制K13释放，K13的常闭接点接通，系统1和系统2的总电源被联通并同时向UPS电源内蓄电池充电。实现了UPS电源的定时充电。一般情况下UPS电源每周放电一次即可。另外，在A1(或A2、A3)端输出脉冲信号的同时，B端同时输出一个延续2秒钟频率为2KHZ的信号由扬声器Y1发出提示音。（四）数字钟定时时间的划分数字钟C3B完成系统1、系统2和UPS电源充放电时间的定时设定，具体如下：当按下定时编程开关S6后，字屏显示ON1、OFF1时为系统1的第一次开启关闭时间。ON2、OFF2为系统1的第二次开启关闭时间。ON3、OFF3为系统2的第一次开启关闭时间。ON4、OFF4为系统2的第二次开启关闭时间。ON5、OFF5为系统1和系统2的UPS电源的第一次充放电时间。ON6、OFF6为系统1和系统2的UPS电源的第二次充放电时间。三．软件控制部分我...
